工业级HF-JP7034交流伺服电机结构设计

　　在自动化产线、数控机床、工业机器人关节这类对位置控制精度、转速稳定性有严苛要求的场景里，交流伺服电机始终是动力输出单元的核心选型，本次呈现的HF-JP7034型交流伺服电机结构，完全围绕工业现场实际安装、运行、维护的全流程需求完成三维建模还原。从实际应用场景来看，这类中大功率交流伺服电机常被用在数控加工中心的进给轴驱动、大型包装机械的主牵引辊传动、自动化立体仓库的堆垛机行走驱动、电子制造设备的高精度位移平台动力端，区别于普通异步电机，它需要配合伺服驱动器完成闭环的位置、转速、转矩三环控制，因此结构设计上既要满足动力输出的刚性需求，也要兼顾编码器反馈、接线防护、安装适配的细节。

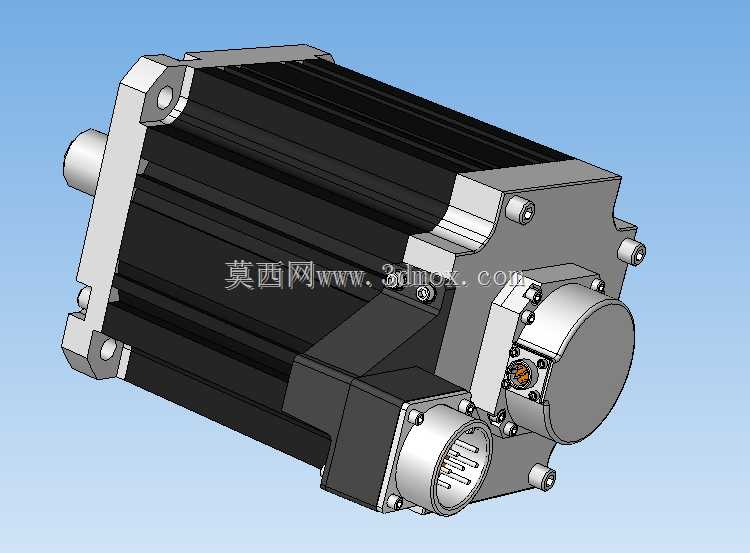

　　从产品功能特性来看，该电机本体采用方形叠片定子外壳搭配轴向散热筋的结构，外壳表面的轴向凸筋并非装饰结构，而是在有限的安装空间内最大化散热接触面积，保证电机在额定转速下长时间连续运行时，绕组温升控制在绝缘等级允许的范围内，避免高温导致的磁钢退磁、绕组老化问题。电机输出轴采用单伸端光轴配合键槽的设计，轴伸端的端面与轴肩公差严格按照伺服安装标准设定，可直接适配行星减速机、同步带轮、联轴器等常用传动连接件，无需额外加工修正；非输出端集成了高分辨率编码器安装仓，端盖采用止口定位结构，保证编码器与转子轴的同轴度控制在微米级，避免反馈信号偏差导致的控制抖动。电机侧面预留的两个航空插头接口，分别对应动力线输入与编码器信号反馈，接口处采用阶梯式密封结构，配合密封圈可达到工业现场常用的IP65防护等级，避免切削液、粉尘进入接线腔造成短路或信号干扰。

　　从设计思路层面，整个模型的结构拆分完全遵循实际电机的装配逻辑：定子组件作为核心基准，外壳与前后端盖通过内六角圆柱头螺钉完成周向固定，前后端盖内嵌入深沟球轴承支撑转子轴，轴承位的公差选用过渡配合，既保证转子转动时无径向窜动，也方便后期维护时的轴承拆卸更换。转子部分采用内嵌式永磁磁钢结构，磁钢与转子铁芯之间通过耐高温粘接剂加轴向挡圈双重固定，避免高速运转时磁钢受离心力作用脱落；后端的编码器安装座与后端盖采用一体化设计，减少装配环节的累积误差，编码器码盘直接固定在转子轴尾端，配合读头完成转子位置的实时反馈。接线腔内部预留了足够的走线空间，动力线接线端子与信号线端子做了物理隔离，避免强电对弱电反馈信号产生电磁干扰，接线腔盖板同样采用螺钉紧固加密封垫的结构，兼顾防护性与拆装便利性。

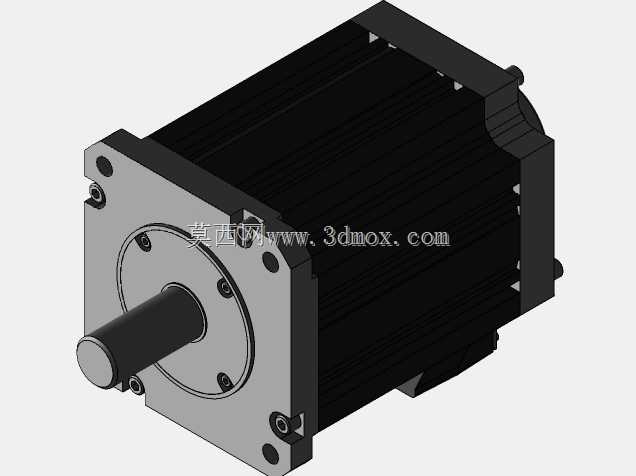

　　关于外形尺寸与安装边界，该电机采用方形法兰安装结构，安装法兰的止口直径、安装孔位孔距、轴伸直径与长度均匹配主流同功率伺服电机的安装尺寸标准，可直接替换同规格的其他品牌同功率伺服电机，无需对设备安装板做二次加工。电机本体的轴向总长度控制在合理范围内，不会因为后端编码器仓的突出导致安装时与设备其他部件产生干涉；外壳的方形结构相比圆形外壳，在安装时可通过平面定位防止电机本体转动，搭配安装法兰的止口定位，可保证电机轴与被驱动部件的同轴度快速调整到位。电机底部没有多余的突出结构，可采用法兰安装、脚座安装两种方式，适配不同设备的安装空间需求，侧面的航空插头朝向可根据现场走线需求在装配时调整方向，避免线缆过度弯折导致的接触不良问题。

　　从结构设计的细节考量，电机前后端盖的螺钉孔均采用盲孔设计，不会穿透端盖外壳，避免外部液体、粉尘通过螺钉孔进入电机内部；输出轴端配备了轴用密封圈，紧贴轴伸表面，可阻挡外部的油污、切削液从轴伸缝隙进入轴承腔，延长轴承的润滑脂使用寿命。转子做了完整的动平衡校正结构设计，模型上预留的动平衡去重槽位置，对应实际生产中转子动平衡校正的去重区域，保证电机在最高额定转速下运行时的振动值控制在标准允许范围内，不会因为振动导致被驱动设备的精度下降、连接螺栓松动。整个模型的所有配合面、安装孔位、连接结构都完全还原实物的工程尺寸，可直接用于设备整体装配时的干涉检查、安装空间校核、传动链路的模拟仿真，帮助结构设计人员在设备研发阶段就完成伺服电机的选型适配与安装布局验证，减少后期实物装配时的整改工作量。
