GOST标准带锁紧螺钉圆螺母系列规格

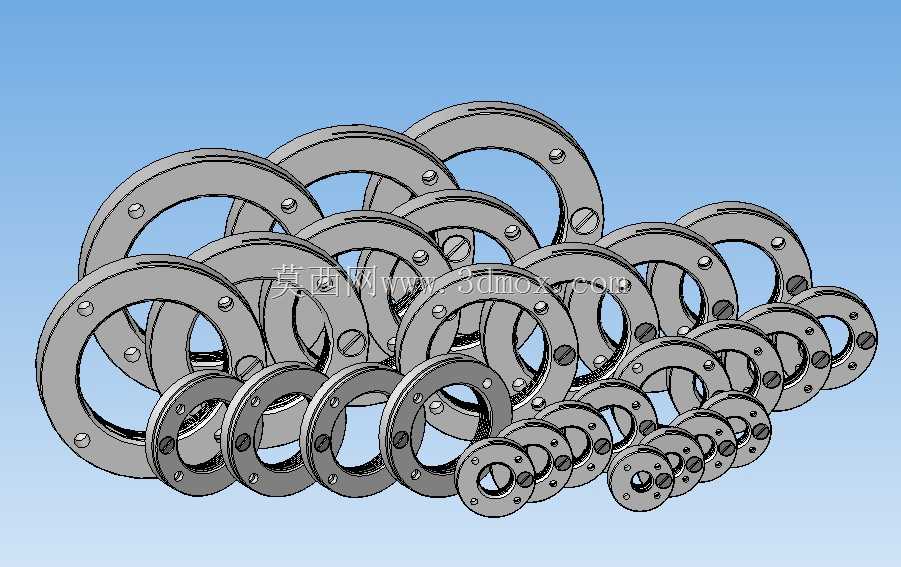

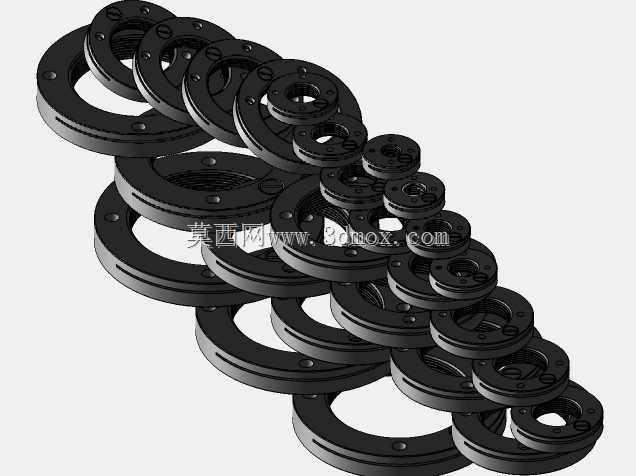

　　在各类旋转轴系的装配场景中，轴上零件的轴向固定一直是结构设计里需要反复校核的环节，尤其是存在交变载荷、振动冲击的工况下，普通螺纹连接容易出现松脱位移，进而导致整套传动机构出现窜动、异响甚至零件失效的问题。这套符合GOST 12460-67标准的带锁紧螺钉螺母，就是针对这类轴系固定需求设计的专用紧固件，覆盖M12×1.5到M100×2的全系列规格，能够适配不同直径的转轴安装需求，从微型传动机构的小直径轴，到重型设备的大尺寸主轴，都能找到对应的匹配规格。

　　这类带锁紧螺钉的圆螺母，和常规圆螺母的核心差异在于螺母本体圆周上加工了若干个径向螺纹孔，装配时将螺母旋合到轴的外螺纹段调整到预设轴向位置后，拧紧径向的锁紧螺钉，让螺钉端部顶紧在轴的螺纹牙底或者轴面预留的定位槽内，以此阻断螺母和轴之间的相对转动趋势，不需要额外搭配止动垫圈，就能实现可靠的防松效果，在安装空间受限、无法布置止动垫圈的场合，这种结构的优势尤为明显。很多工程师在做轴系布局时，经常会遇到轴承内圈轴向定位、轴上齿轮或者带轮的轴向限位需求，常规的圆螺母加止动垫圈的组合，需要在轴上加工对应止动垫圈的卡槽，不仅增加了轴的加工工序，止动垫圈的耳片弯折操作在装配空间狭窄的位置也很难操作，还容易在后期检修拆卸时出现耳片断裂残留的问题，而带锁紧螺钉的螺母只需要轴上加工标准外螺纹，不需要额外加工止动槽，装配时只需要用内六角扳手拧紧径向锁紧螺钉即可，装配效率能提升不少，后期维护拆卸也更方便，不会出现零件残留的问题。

　　从设计细节来看，这个系列的螺母本体采用环形结构，端面加工有足够的平面度，保证和被压紧零件的端面贴合率，避免压紧时出现偏载导致轴承受力不均的问题。径向锁紧螺钉的数量根据螺母规格大小做了匹配，小规格螺母设置2个对称的锁紧螺钉，大规格螺母则均匀布置3到4个锁紧螺钉，保证锁紧力均匀分布在圆周方向，不会因为单点顶紧导致螺母出现偏斜，影响螺纹的同轴度。锁紧螺钉的端部做了平端处理，不会在顶紧时对轴的螺纹面造成过度的压痕损伤，后期拆卸时不会因为螺纹面变形导致螺母无法旋出。不同规格的螺母厚度、外径尺寸都遵循标准规范，在做结构设计时可以直接调取对应规格的模型核对安装边界，不需要反复核对尺寸参数，比如M12×1.5的小规格螺母，外径控制在22mm左右，厚度10mm，适合用在小型伺服电机输出轴、精密传动辊的轴向定位场景，不会占用过多的径向安装空间；而M100×2的大规格螺母，外径达到135mm，厚度22mm，搭配4个均匀分布的M10锁紧螺钉，能够提供足够的锁紧力，满足重型减速机输出轴、大型破碎机转子轴的轴向固定需求，承受较大的轴向载荷也不会出现松脱。

　　在实际选型应用中，需要注意几个安装边界的问题：首先是轴上螺纹的公差要和螺母匹配，一般选用中等精度的过渡配合螺纹，保证螺母旋合顺畅没有过大的间隙，避免锁紧后出现径向晃动；其次是锁紧螺钉的拧紧力矩要符合对应规格的要求，小规格螺钉不能过度拧紧，否则会出现螺钉滑牙或者断裂的问题，大规格螺钉则要保证足够的拧紧力矩，确保顶紧力足够抵抗振动带来的松脱力矩；另外在布置螺母的安装位置时，要给内六角扳手预留足够的操作空间，尤其是径向方向，不能有其他零件遮挡锁紧螺钉的位置，否则装配时无法顺利拧紧螺钉。很多新手工程师在选型时容易忽略操作空间的问题，把螺母布置在靠近台阶面或者其他零件的位置，最后装配时扳手伸不进去，只能重新修改结构，耽误项目进度，直接调用三维模型进行装配模拟，就能提前发现这类干涉问题，在设计阶段就规避掉装配风险。

　　这类螺母的应用场景非常广泛，除了常规的减速机、输送机、机床主轴的轴系固定，在农业机械、工程机械的振动工况下也有大量应用，比如拖拉机的传动箱、振动筛的激振器轴系，普通的止动垫圈在长期振动下容易出现耳片疲劳断裂的问题，而这种螺钉锁紧的结构，只要螺钉拧紧力矩达标，就能长期保持可靠的锁紧状态，减少设备的维护频次。还有一些需要经常调整轴向位置的场合，比如输送带的张紧辊轴、机床的调整丝杠螺母，使用这种带锁紧螺钉的螺母，可以很方便地松开螺钉调整位置，调整到位后再拧紧锁紧，不需要像开槽螺母那样穿开口销，调整效率更高。在三维建模过程中，这个系列的模型还原了所有细节特征，包括螺母的外圆倒角、端面的粗糙度要求对应的结构、径向螺纹孔的完整牙型、锁紧螺钉的头部内六角结构，装配时可以直接模拟螺钉的拧紧状态，检查和周边零件的干涉情况，也可以直接导出工程图用于生产加工，不需要再重新绘制模型，能大幅节省结构设计的时间。
