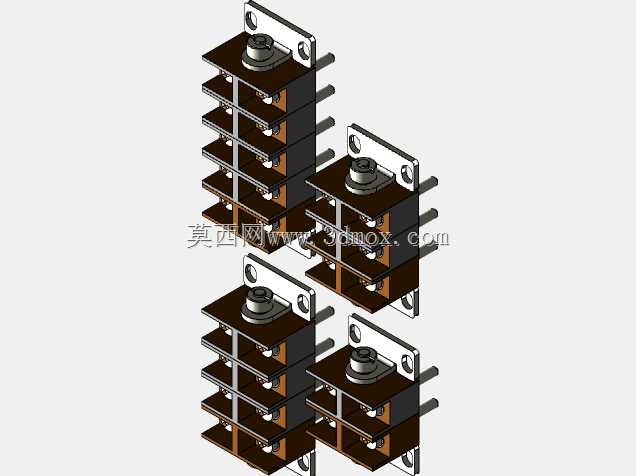

工业设备用表面安装式连接固定板材

　　在工业自动化产线、非标设备机架搭建、电气元件集成安装的场景里，这类表面安装连接板是非常常见的结构连接件，很多刚入行的结构工程师容易忽略这类小零件的设计细节，往往到现场装配时才发现安装孔位不对、板面强度不足、贴合间隙过大等问题，直接影响整套设备的装配精度与长期运行稳定性。这类连接板的核心作用，是在两个平行或存在小幅高度差的安装面之间，实现元器件、支架、导轨等部件的过渡固定，不需要在主安装基材上做复杂的沉台、铣削加工，仅靠板面的贴合与紧固件锁附，就能完成部件的位置固定，大幅降低主结构件的加工难度与成本。从实际使用场景来看，这类板材常被用在气动元件的阀岛安装、传感器支架的过渡固定、小型伺服驱动模块的板面挂载、

　　设备外罩钣金与内部机架的连接位置，尤其是在铝型材搭建的机架上，这类表面安装板不需要提前在型材槽内预置过多螺母，直接通过板面的通孔与型材端面或槽面锁附，就能拓展出额外的安装平面，适配不同规格的外购标准件安装需求。设计这类连接板的时候，首先要明确安装边界条件：首先是板面的平面度要求，因为是表面贴合安装，若板面冲压或机加工后存在翘曲，锁附后会导致被固定的元器件出现安装应力，比如固定小型导轨时，板面翘曲会直接导致导轨直线度超差，滑块运行卡顿，所以常规厚度2-3mm的冷轧钢板材质连接板，平面度公差要控制在0.1mm每100mm范围内，若采用不锈钢材质则要适当增加厚度到3-4mm，避免锁附时板面发生形变。其次是安装孔的设计，

　　很多新手会直接按照被连接件的安装孔位等距打孔，忽略了安装时的对位余量，实际设计时要将其中一侧的安装孔设计成长圆调节孔，调节量预留1-2mm，方便现场装配时微调位置，抵消主结构件的加工累积误差；孔位的边距也要控制在孔径的1.5-2倍之间，避免锁附时板面出现开裂、滑丝的问题，若安装面存在喷涂、喷塑的涂层，还要在贴合面设计0.2mm深度的沉台，避开涂层厚度导致的贴合间隙。从外形结构来看，这类连接板的边角都做了C1或R2的倒角处理，避免装配时划伤操作人员或线缆，板面没有多余的冗余结构，在保证强度的前提下尽可能缩小外形尺寸，减少对设备内部安装空间的占用；针对需要接地的安装场景，还会在板面一角设计专门的接地螺钉安装孔，孔位周边做去涂层处理，

　　保证接地导通可靠性。在选型适配的时候，要先确认主安装面的材质与厚度，若主安装面是薄钣金件，连接板的安装孔位要对应钣金背面的加强筋位置，避免锁附时钣金凹陷；若主安装面是铝型材，要确认型材的槽宽规格，连接板的孔距要与型材槽的中心距匹配，保证紧固件能顺利装入槽内。另外，这类连接板的表面处理通常采用镀锌或镀彩锌处理，在普通工业环境下能满足防锈要求，若应用在食品、医药类有防腐要求的场景，则要采用304不锈钢材质并做表面抛光处理，避免积尘滋生细菌。很多工程师在做三维建模的时候，容易忽略这类小零件的细节建模，往往用简单的方块加孔代替，实际生产时就会出现孔位偏差、倒角遗漏的问题，建模时要把安装孔的倒角、板面的压印标识、调节孔的长圆尺寸都准确还原，还要模拟实际装配状态做干涉检查，确认连接板锁附后，螺钉头不会突出板面干涉被安装的元器件，相邻的线缆、气管不会被连接板的边角剐蹭。在设备维护场景里，这类表面安装板的设计还要考虑拆装便利性，不需要拆卸周边其他部件就能完成连接板的更换，所以孔位设计时要预留足够的扳手操作空间，避免出现螺钉锁附时工具无法就位的问题。针对有振动的设备安装场景，还要在连接板与安装面之间增加橡胶减震垫，对应的安装孔直径要比减震垫的安装凸台大0.5mm，避免减震垫被挤压时出现移位，影响减震效果。
