GOST标准带锁紧螺钉圆螺母结构设计

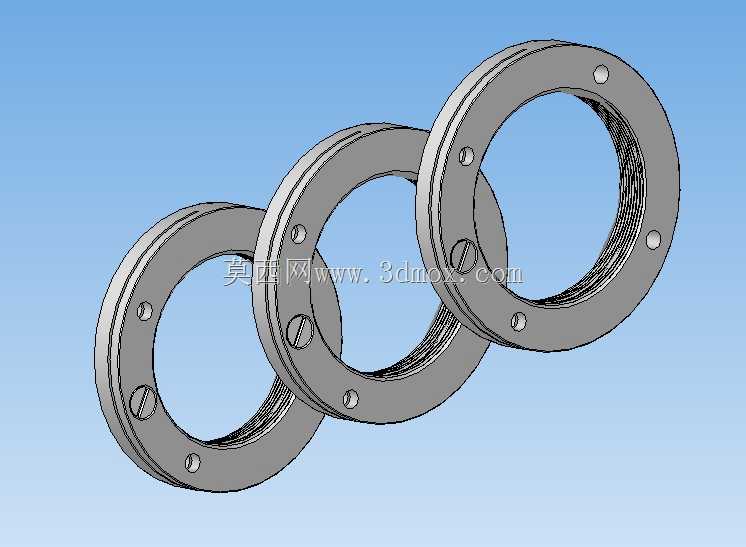

　　在重型机械传动、大型管道连接、重载轴系固定的工程场景里，普通螺纹连接受交变载荷、振动冲击影响容易出现松脱位移，带锁紧螺钉的圆螺母就是针对这类工况开发的专用紧固件，相比普通圆螺母依赖止动垫圈防松的结构，它把锁紧功能直接集成在螺母本体上，省去了额外配套止动零件的安装步骤，在轴向空间受限的安装位置优势尤其明显。这类螺母的内螺纹为细牙设计，图中对应规格为M90到M100x2的细牙螺纹，细牙螺纹的螺距小、升角小，本身自锁性能就优于粗牙螺纹，配合本体上均匀分布的径向锁紧螺钉，能在螺母旋合到指定轴向位置后，通过拧紧锁紧螺钉让螺钉端部顶紧在被连接件的外螺纹牙面上，破坏螺纹副的原有间隙，形成径向的锁紧力，哪怕设备长期承受往复振动、

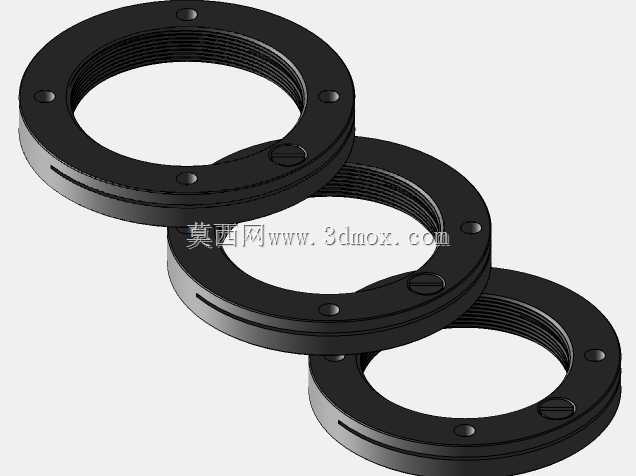

　　温度交变带来的螺纹形变，也能避免螺母出现周向回转松脱，保证轴向定位的精度不发生偏移。从结构设计逻辑来看，这类螺母的本体采用环形法兰式结构，三个规格的螺母外径随内螺纹规格递增，整体厚度控制在满足螺纹旋合长度、锁紧螺钉安装深度的最小范围内，不会过多占用轴向安装空间；锁紧螺钉沿螺母圆周方向均匀分布，每个螺母上设置3个径向螺纹孔，用来安装开槽锥端紧定螺钉，这种分布方式能让锁紧力沿圆周均匀施加，不会因为单侧顶紧造成螺母偏斜，避免螺纹副出现偏载磨损，延长紧固件的整体使用寿命。在实际安装作业中，操作人员需要先将螺母旋装到对应的外螺纹轴或者管道接头上，拧紧到设计指定的轴向预紧位置，保证被连接件的轴向间隙符合装配要求，

　　之后再依次拧紧圆周上的所有锁紧螺钉，拧紧过程中要按对角顺序逐步施力，确保每个螺钉的顶紧力一致，避免螺母端面出现跳动；拆卸的时候也要先完全松开所有锁紧螺钉，让螺钉端部脱离外螺纹牙面，再旋转螺母退出，禁止在锁紧螺钉未松脱的情况下强行拧动螺母，否则会刮伤外螺纹表面，破坏螺纹配合精度。这类螺母的应用场景覆盖很广，在矿山设备的破碎机主轴轴向定位、大型减速机的轴承间隙调整、重型输送设备的辊筒轴端固定、高压管道的法兰对接锁紧、船舶动力系统的轴系固定等工况下都能见到它的应用，尤其是在设备维护空间狭小、不方便安装止动垫圈或者穿装防松钢丝的位置，这种集成式锁紧螺母的安装效率比传统防松结构高很多，而且防松可靠性更稳定。设计这类螺母的三维模型时，

　　需要重点保证几个核心尺寸的精度：首先是内螺纹的中径公差，必须和对应规格的外螺纹形成符合标准的配合间隙，既不能过紧造成旋合困难，也不能过松导致轴向定位偏差；其次是径向锁紧螺钉的螺纹孔位置度，要保证三个孔沿圆周均匀分布，孔的轴线垂直于螺母内螺纹的轴线，螺钉拧紧后端部能垂直顶在螺纹牙面上，不会出现滑脱；另外螺母的两个端面要保证平行度，端面和内螺纹轴线的垂直度也要控制在形位公差范围内，避免螺母拧紧后端面压合不匀，造成被连接件的轴向受力偏载。和普通的锁紧螺母相比，这种带径向锁紧螺钉的结构不需要在轴上加工止动槽，也不需要配套止动垫圈，能减少轴类零件的加工工序，降低轴的应力集中风险，在一些需要经常调整轴向位置的场合，比如轴承游隙调整、传动带张紧位置调整，只需要松开锁紧螺钉就能转动螺母调整位置，调整到位后再拧紧螺钉即可，操作比传统防松结构便捷很多。在长期使用过程中，如果锁紧螺钉出现磨损，只需要更换同规格的紧定螺钉就能继续使用，螺母本体只要螺纹没有损伤就可以重复利用，维护成本相对更低。建模过程中还要注意锁紧螺钉端部的锥面结构，锥端能更好地嵌入外螺纹的牙底位置，增大顶紧的摩擦力，提升防松效果，同时螺母上的锁紧螺钉螺纹孔深度要足够，保证螺钉拧紧后有足够的啮合长度，不会因为振动出现螺钉松脱的问题；螺母的外圆边缘做了小倒角处理，既可以去除加工毛刺，也能避免安装过程中划伤操作人员，同时方便螺母顺利装入安装位。
