短行程交叉滚轮直线导轨结构设计

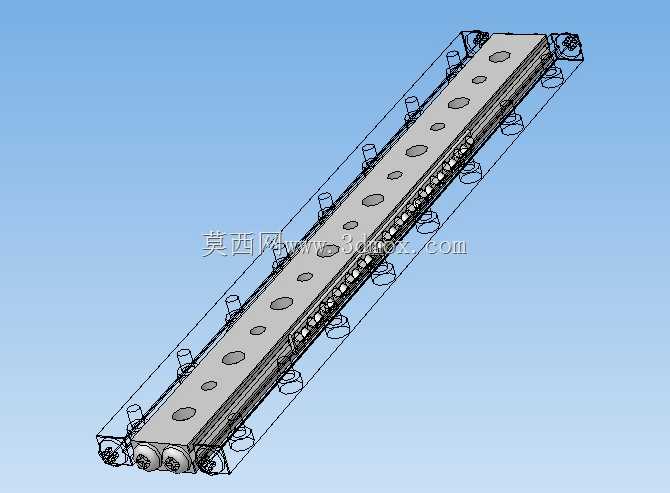

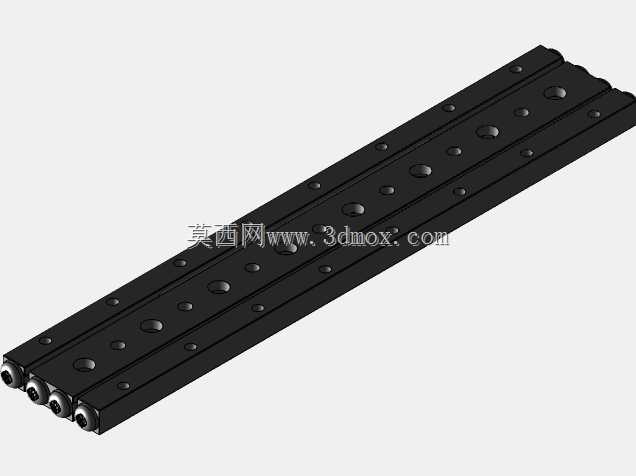

　　在3C电子精密装配、小型检测工位往复送料、光学检测平台微调这类对安装空间有严格限制的场景里，常规滚珠直线导轨的滑块高度、端部返向器占用的轴向尺寸往往会挤占设备内部的有效布局空间，而这款行程200mm、导轨宽度3mm级的交叉滚轮直线导轨，正是针对这类紧凑安装需求开发的导向部件。从结构逻辑上看，它没有采用传统导轨的滚珠循环返向结构，而是将滚轮以交叉排列的方式嵌装在导轨与滑座之间的滚道内，相邻滚轮的轴线呈90度垂直交错，单组滚轮副就能同时承受垂直方向、水平横向以及倾覆方向的复合载荷，不需要像微型滚珠导轨那样靠多列钢球排布来抵消不同方向的受力，整体截面尺寸可以做的非常纤薄，适配狭窄安装空间的布局需求。

　　从实际使用的工况适配性来说，这类交叉滚轮导轨的滚动体是线接触受力，相比同尺寸规格的钢球点接触导轨，同等预紧等级下的接触变形量更小，运行时的摩擦阻力波动更低，低速往复运动时不会出现滚珠导轨常见的爬行问题，在微米级进给的微调场景里能保持更稳定的运动精度。因为没有循环返向器的结构限制，滑座的有效行程可以做到接近导轨总长度，不会像微型滚珠导轨那样因为两端返向器的占位，损失15%-20%的轴向行程空间，对于行程要求固定、安装轴向尺寸卡得很紧的工位来说，这个特性可以大幅降低整体机构的长度尺寸。

　　设计这款导轨的三维结构时，首先要明确安装边界的约束：导轨本体的基准面需要做0.01mm级的平面度公差要求，安装孔的孔位公差控制在±0.02mm以内，保证导轨锁附在安装基面后不会产生额外的弯曲应力，避免滚道变形导致滑座运行卡滞。滚轮的安装槽需要做对称度公差约束，交叉排布的滚轮轴线垂直度公差要控制在0.01mm以内，否则滚轮在滚道上运行时会出现偏磨，长时间运行后精度保持性会快速下降。滚道的表面粗糙度需要控制在Ra0.8以下，降低滚轮滚动时的摩擦阻力，同时减少磨损带来的精度衰减。滑座的安装面需要和导轨基准面做平行度约束，保证负载安装后，受力方向能垂直作用在滚轮受力面上，避免产生额外的偏载力矩。

　　从安装适配的角度来说，这款导轨的滑座上预留了标准的螺纹安装孔，可以直接锁附负载板，不需要额外设计转接块，进一步压缩垂直方向的安装高度。导轨两端可以根据使用需求加装限位挡块，防止滑座超程脱出，也可以搭配微型阻尼器，降低硬限位碰撞时的冲击力。在实际选型应用时，需要先核算工位的负载重量、运动速度以及倾覆力矩大小，确认滚轮的额定动载荷能覆盖工况需求的安全系数，通常这类微型导轨的运行速度不超过1m/s，适合短行程高频往复的运动场景，如果是长行程高速传动的场景，这类交叉滚轮结构的导轨就不是最优选择，反而循环式滚珠导轨的适配性更好。

　　另外在结构细节上，导轨的滚道和滚轮接触的位置做了微量的预紧设计，安装后可以消除反向间隙，在频繁换向的往复运动中不会出现空程误差，这一点对于需要频繁正反转的检测、送料工位来说非常重要，可以减少反向运动时的位置误差，提升设备的重复定位精度。滚轮本身采用轴承钢材质做淬硬处理，硬度达到HRC60以上，保证长期运行的耐磨性能，导轨本体同样采用轴承钢淬硬处理，滚道表面做防锈处理，适配一般工业车间的使用环境，如果是洁净室或者有腐蚀环境的使用场景，还可以更换不锈钢材质的导轨和滚轮，适配特殊工况的使用需求。
