d10mm电缆引入口螺旋防护袖套结构

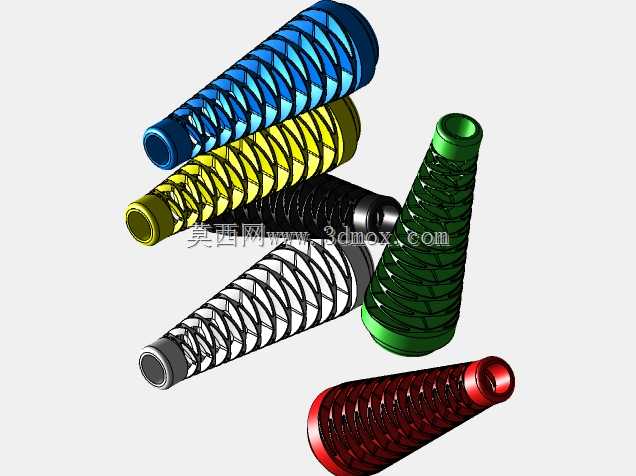

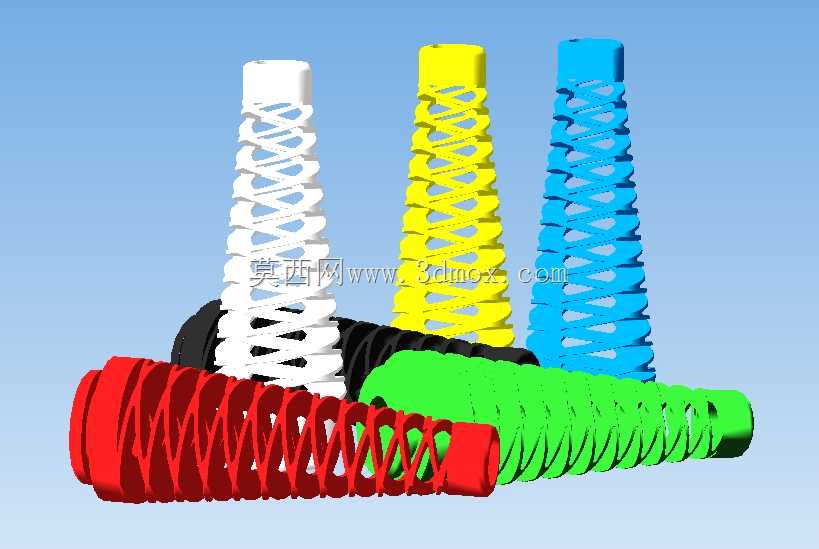

　　在工业设备布线、机床电控柜走线、自动化生产线线缆布设场景中，线缆引入口位置的防护一直是容易被忽略却直接影响设备长期运行稳定性的细节——线缆穿过金属板材开孔、设备壳体过孔时，孔边的锐边很容易在设备运行振动、线缆反复拖拽弯折的过程中割破线缆外绝缘层，轻则造成信号干扰、线路接触不良，重则引发短路、漏电等安全隐患，这类过线防护件的设计合理性，直接关系到整套设备布线系统的使用寿命。本次设计的d10mm规格电缆引入口用袖带，就是针对这类过线防护需求开发的专用结构件，区别于传统的橡胶护线套、塑料护口等固定式防护件，这款袖带采用连续螺旋镂空的弹性结构设计，整体为带锥度的长筒形态，不同颜色的结构对应不同的适配公差区间，

　　可覆盖常规10mm直径附近的多规格线缆、气路软管的引入口防护需求。从结构设计逻辑来看，这款袖带没有采用传统护线套的卡环卡接固定思路，而是利用螺旋结构自身的弹性形变能力实现安装固定：安装时只需将袖带小直径端对准设备过孔，顺着螺旋旋向轻轻推入即可，螺旋结构的外沿会在自身弹力作用下紧贴过孔内壁，不需要额外涂胶、加装卡簧或者螺丝固定，安装效率比传统护线套提升60%以上，同时螺旋结构的连续镂空设计让整个袖带具备极佳的弯折跟随性，当线缆需要随设备运动部件反复弯折、拖拽时，袖带可以跟着线缆同步形变，不会像硬质护口那样在弯折位置形成应力集中点，避免线缆在护线套出口位置出现长期弯折导致的线芯断裂问题。从尺寸边界来看，这款袖带适配的过孔直径范围在9.

　　5mm到11mm之间，整体安装后伸出设备壳体的长度根据适配线缆的弯折半径需求做了优化，不会因为伸出过长占用设备内部布线空间，也不会因为长度不足无法覆盖孔边锐边；螺旋带的壁厚经过反复校核，在保证足够结构强度、不会被孔边锐边割破的前提下，尽可能做薄以提升形变能力，常温环境下可承受超过10万次的反复弯折疲劳测试，适配设备运行时的常规振动工况。在实际应用中，这类螺旋袖带除了基础的过孔锐边防护功能外，还可以对引入口位置的多股线缆起到集束整理的作用，当一个过孔需要穿过多根细径信号线、控制线时，袖带的螺旋结构可以把分散的线缆收拢成束，避免线缆在过孔位置散乱排布，方便后续的设备检修、线路更换操作；同时不同颜色的袖带可以直接作为线路区分标识，

　　比如动力线路用红色袖带、信号线路用绿色袖带、气路配套线路用蓝色袖带，布线施工时不需要额外套号码管或者缠色标胶带，就能快速区分不同功能的线路走向，大幅降低布线施工的出错概率。设计过程中针对不同应用场景的适配性也做了充分考量：针对户外设备使用场景，结构的螺旋间隙做了优化，不会因为积水、积尘造成袖带与线缆粘连，日常维护时只需用压缩空气对着过孔位置吹扫即可清理缝隙内的灰尘；针对有油污、切削液飞溅的机床设备使用场景，螺旋结构的圆滑过渡表面不会附着油污，切削液溅到袖带上会顺着螺旋斜面自然流下，不会渗入过孔内部污染设备内部元件；针对需要频繁拆装线缆的调试场景，这款袖带可以反复拆装使用，不会像传统橡胶护圈那样拆装几次就出现开裂、弹性失效的问题，长期使用的综合成本远低于传统护线配件。从安装适配的边界条件来看，这款袖带对过孔的加工精度要求不高，即使是现场手工开孔、边缘存在轻微毛刺的过孔，袖带安装后也能完全覆盖毛刺位置，不需要对过孔做额外的倒角、去毛刺处理，对于现场改造、设备维修的布线场景尤其友好，施工人员不需要携带专门的倒角工具，就能快速完成过线位置的防护处理，大幅降低现场施工的工具要求与作业难度。
