带交叉滚轮的短行程直线导轨结构

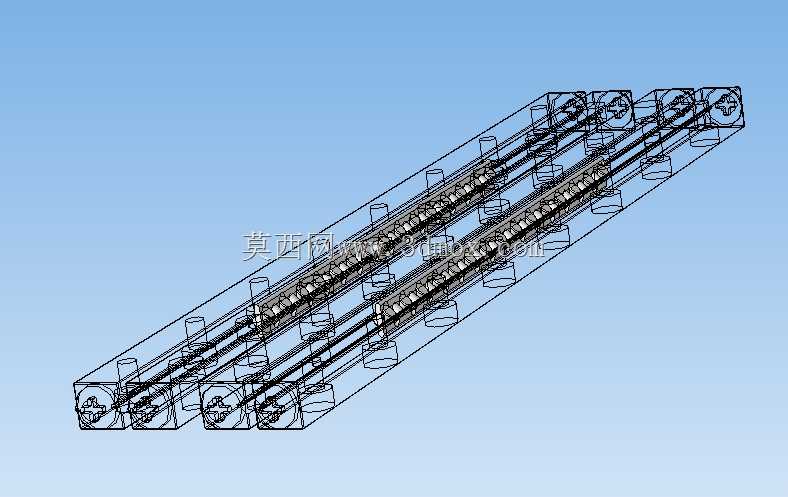

　　在精密滑台、检测工位、小型自动化模组这类需要紧凑导向结构的场景里，交叉滚轮式线性导轨的应用占比一直不低，和常见的滚珠直线导轨不同，这类导轨依靠交叉排布的滚轮在滚道内做滚动接触，不需要额外设置复杂的滚珠回流通道，整体结构可以做得更薄更紧凑，尤其适合行程在200mm以内的短行程往复运动场景。本次呈现的导轨结构，有效行程覆盖200mm规格，导轨副的滚道面做了适配滚轮接触的型面处理，滚轮采用90度交叉排列的方式安装在滑块内部，相邻滚轮的轴线互相垂直，能够同时承受来自垂直方向、水平横向以及倾覆方向的复合载荷，在轻载高速往复的工况下，运动阻力比滑动导轨低60%以上，不会出现滑动导轨常见的低速爬行问题。从设计思路来看，

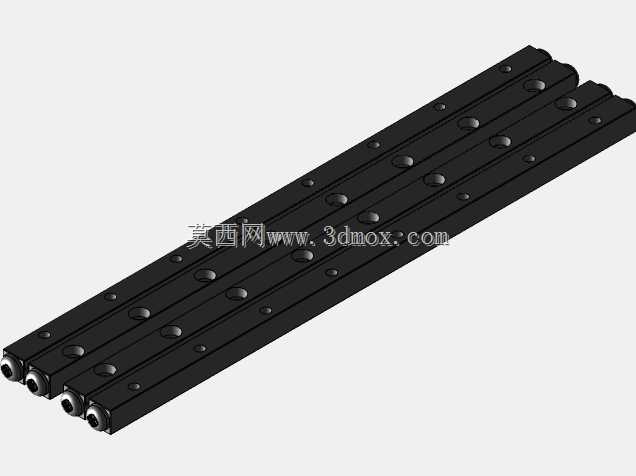

　　这类导轨的核心是保证滚轮与滚道的接触一致性，建模过程中需要严格控制两平行导轨的安装基准面平面度，单根导轨的滚道直线度公差需要控制在0.02mm以内，两根导轨的平行度公差不超过0.015mm，否则会出现滚轮卡滞、接触应力不均导致的局部磨损过快问题。导轨的安装孔采用沉头孔设计，能够适配M3规格的内六角安装螺钉，安装时可以直接从导轨正面锁付到设备安装基准面上，不需要在导轨侧面额外设置压块，进一步压缩了安装占用的空间。滑块部分的安装面同样预留了标准的螺纹安装孔，能够直接连接负载滑台，不需要额外加工转接板，对于小型检测设备、光学调整架、3D打印喷头模组这类安装空间受限的设备来说，能够大幅缩减整体结构的体积。和同规格的滚珠直线导轨相比，

　　交叉滚轮导轨的滑块整体高度更低，在Z向空间紧张的立式安装场景里，能够有效降低设备的整体重心，提升运动过程的稳定性。滚轮采用带保持架的分体式设计，建模时预留了滚轮的转动间隙，避免过约束导致的运动卡滞，滚道的接触角设置为45度，保证各个方向的额定载荷基本一致，在多方向受力的工况下不会出现单侧载荷过载的问题。从安装边界来看，单根导轨的宽度尺寸控制在12mm以内，两根导轨并排安装的总宽度不超过30mm，200mm行程规格的导轨总长度为290mm，两端预留了限位块的安装位置，能够防止滑块运动到行程末端时脱轨，同时可以配合外置的油压缓冲器或者聚氨酯缓冲垫，降低硬接触带来的冲击。在实际选型应用中，这类导轨通常成对使用，两根导轨分别布置在负载滑台的两侧，其中一根作为基准导轨，安装时需要先打表校正基准导轨的直线度，再以基准导轨为参照安装另一根从动导轨，保证两根导轨的滚道面平行，避免滚轮出现偏载。交叉滚轮的材质通常选用高碳铬轴承钢，经过淬火处理后表面硬度达到HRC60以上，滚道面同样做淬火硬化处理，保证长期往复运动下的磨损量控制在允许范围内，在无尘车间、洁净检测环境这类工况下使用时，还可以在滑块两端加装防尘刮片，防止环境中的粉尘进入滚道接触区域，划伤滚轮和滚道表面，影响运动精度和使用寿命。这类导轨的运动阻尼非常均匀，在低速微动进给的场景下，能够实现微米级的进给精度，不会出现粘滑现象，非常适合用在光学检测设备的镜头调整滑台、

　　半导体封装设备的短距离送料工位、小型点胶设备的XYZ运动轴上。建模过程中对滚轮的保持架结构做了简化处理，保留了滚轮的安装位置和接触关系，能够直接用于设备的整体装配干涉检查，也可以在此基础上根据实际负载需求调整导轨长度、滚轮数量，适配不同的行程和载荷要求。需要注意的是，这类交叉滚轮导轨不适合长行程、大载荷的重载输送场景，当行程超过500mm或者单滑块负载超过10kg时，滚轮的保持架容易出现偏移，导致运动卡顿，更适合轻载、短行程、高精度的精密运动场景。在装配调试时，不需要像滚珠导轨那样预压调整，依靠滚轮和滚道的尺寸配合就能实现零间隙的运动导向，安装调试的难度比滚珠导轨更低，对于小批量定制的自动化设备来说，能够有效缩短装配调试的周期。
