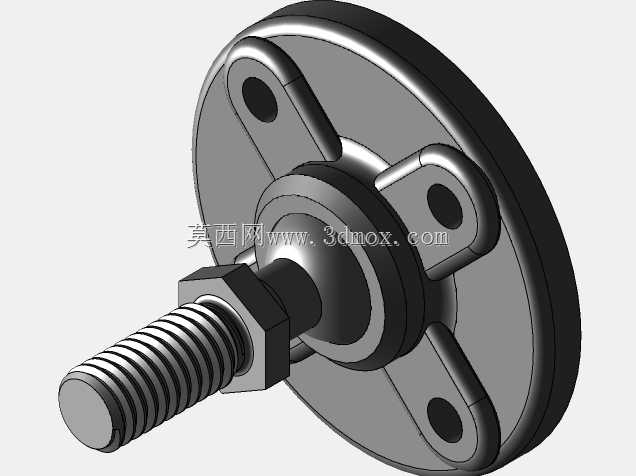

在连续运转的流体输送工况里,固定管路和需要往复回转、连续旋转的执行部件之间,硬接管路会直接扭断软管、磨坏密封面,这类场景里旋转接头是绕不开的核心连接件,从冶金轧辊的冷却水路、造纸烘缸的蒸汽管路,到加工中心主轴的中心出水、工程机械回转机构的液压油路,甚至食品灌装线的物料输送管路,但凡需要在相对旋转的两个部件之间持续输送压力流体,都要靠这类结构完成介质的无泄漏输送。做这个结构的三维建模时,首先要卡的核心边界是安装同轴度,整个回转副的配合基准要和设备的回转轴心完全重合,一旦偏心量超过0.05mm,高速运转时密封件的偏磨速度会呈指数级上升,所以建模时先把两端的连接法兰基准面定死,输入端的外螺纹或者法兰止口要匹配现场常用的管路标准,
输出端的连接结构要对应旋转侧的安装接口,整体的径向尺寸要避开周边的回转部件干涉,轴向安装长度要预留出密封件磨损后的补偿间隙,不能把安装尺寸卡得太死,否则现场装调时没有调整余量。结构设计上,核心是动密封副的选型和支撑结构的排布,低速低压工况可以用接触式的橡胶密封搭配铜套导向,高速高压工况就要用碳化硅对石墨的机械密封面,搭配深沟球轴承做回转支撑,还要设计独立的润滑通道来给轴承和密封面做润滑,避免干磨。建模时要把内部的流道做圆滑过渡,不能有直角台阶,否则流体经过时会产生紊流,不仅会加大压损,带颗粒的介质还会在台阶处淤积,长期运行会磨穿流道壁。另外要考虑密封失效后的泄漏引流,在密封副的外侧设计泄漏收集槽,把渗漏的介质引到指定位置,
避免漏到设备的轴承或者电气部件里造成次生故障。很多新手做这类结构建模时,容易忽略密封件的压缩量,比如O型圈的槽深直接按线径画,实际装配时压缩量超过25%的话,橡胶件很快就会永久变形失去密封能力,压缩量小于10%又会在压力波动时出现渗漏,所以建模时要严格按密封件的工况参数来设计沟槽尺寸,还要考虑不同温度下密封材料的膨胀量,比如输送180度蒸汽的工况,橡胶密封件的热胀量要提前在配合间隙里预留出来,避免热胀后把回转副抱死。还有轴承的定位,不能只靠过盈配合来固定,两端要设计锁紧挡圈或者圆螺母来做轴向定位,承受轴向力的工况还要搭配推力轴承,避免介质压力把回转芯头顶出来,造成密封面瞬间脱开泄漏。现场安装这类部件时,
要保证和连接管路之间有一定的浮动量,不能强行对口连接,否则管路的安装应力会直接作用在旋转接头的壳体上,导致轴承承受额外的径向力,运转时振动超标,大幅缩短使用寿命。建模时还要把易损件的更换空间预留出来,比如密封件、轴承这些需要定期更换的部件,要设计成可拆结构,不用把整个接头从设备上拆下来就能完成维护,减少设备停机时间。流道的通径设计要匹配管路的流量需求,不能为了缩小整体外形随意缩小通径,否则会造成节流效应,不仅满足不了流量要求,高速流体还会冲蚀内部流道壁,尤其是输送含固体颗粒的介质时,通径的圆滑过渡更重要,要避免出现局部流速过高的区域。另外,不同介质的工况要对应不同的材质选型,输送水基介质的可以用不锈钢壳体搭配铜质芯轴,输送腐蚀性化工介质的就要用全不锈钢结构搭配氟橡胶密封,输送液压油的可以用碳钢壳体做镀锌处理,建模时可以把不同材质的部件做分层处理,方便后续出工程图时标注材质和技术要求。整个结构的动平衡也要考虑,尤其是转速超过1000rpm的工况,回转芯轴要做对称设计,避免运转时产生离心振动,影响密封性能和轴承寿命。
