带制动功能三菱HG-SN302BJ交流伺服电机

　　在自动化产线的垂直轴传动、数控机床的进给轴驱动、需要断电位置保持的工装夹具变位机构场景中，带制动器的交流伺服电机是解决负载下坠、位置偏移问题的核心驱动部件，这款HG-SN302BJ型号的伺服电机，正是针对这类需要断电锁止的驱动场景开发的集成式驱动单元。从实际应用来看，普通伺服电机在断电后，受垂直负载重力、传动链反向力矩作用，输出轴会发生非预期转动，轻则导致加工工位偏移、工件定位失准，重则引发工装碰撞、工件坠落的安全事故，而集成式制动器的设计，直接将抱闸机构整合在电机尾端，无需额外加装外置制动单元，大幅缩减了驱动组件的安装空间，也减少了传动链上的连接环节，降低了装配误差带来的传动精度损失。

　　从结构设计思路来看，这款电机的制动器采用失电制动原理，即供电正常时制动器线圈通电产生电磁吸力，将摩擦片吸合解除制动，输出轴可随伺服转子自由转动；一旦设备断电或者触发安全急停信号，制动器线圈失电，弹簧机构会快速推动摩擦片压紧制动盘，通过摩擦力锁止输出轴，锁止响应时间控制在毫秒级，能够在负载发生位移前完成锁止动作，完全满足工业设备的安全规范要求。电机本体的定子绕组采用集中式绕线工艺，配合高磁导率的硅钢片铁芯，在额定转速下能够输出稳定的额定转矩，低速运行时转矩波动控制在极小范围内，适配精加工场景的平稳进给需求；转子部分采用内嵌式永磁体结构，不仅提升了电机的高速响应特性，也降低了永磁体在高速运转时脱落的风险，适配频繁正反转、快速启停的工况。

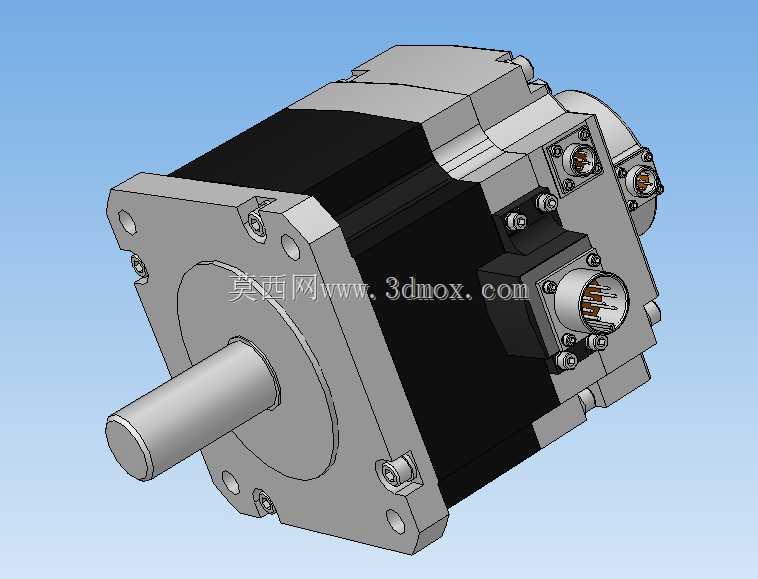

　　在安装边界与外形尺寸层面，这款电机采用方形法兰安装结构，法兰端的安装孔位采用对称式布局，适配主流的伺服电机安装座尺寸，输出轴为标准圆柱轴带键槽设计，可直接通过联轴器连接滚珠丝杠、同步带轮或者行星减速机，无需额外定制转接轴。电机侧方的连接器采用分仓布局，动力线接口、编码器接口、制动器供电接口独立设置，避免了动力线与信号线之间的电磁干扰，连接器采用卡扣式锁紧结构，在设备振动工况下不会出现松脱问题，同时接口的防护等级满足工业车间的常规使用要求，可抵御少量切削液、粉尘的侵入。电机的机身长度相比同功率不带制动器的伺服电机仅增加了尾端制动单元的轴向尺寸，径向尺寸与同系列标准电机完全一致，设备改造时可直接替换原有同功率伺服电机，无需重新调整安装位的空间布局。

　　从实际选型适配角度看，这款电机的额定功率适配中负载的传动场景，抱闸静转矩能够匹配电机额定转矩的1.2倍以上，即使在满载工况下断电，也能可靠锁止输出轴，不会出现负载滑移问题。编码器采用高分辨率的位置检测元件，能够实现精准的位置闭环控制，配合驱动器的参数调试，可实现微米级的进给定位精度，满足3C加工、精密装配、激光切割等设备的驱动需求。机身表面的散热筋采用轴向排布设计，配合电机尾部的散热风扇（部分同系列低惯量型号为自然冷却），能够在连续额定负载运行时将机身温度控制在合理区间，避免高温导致的绕组绝缘老化、永磁体退磁问题，延长电机的实际使用寿命。在布线设计上，电机的三个接口均朝向侧方，相比尾部出线的设计，能够减少电机尾部的布线空间占用，在安装空间局促的设备内部，更方便线缆的弯折与固定，也避免了设备运动过程中线缆与周边结构件发生摩擦破损的风险。
