三菱HK-RT5034W直流伺服电机结构设计

　　这款直流伺服电机的三维结构还原，完全围绕工业现场实际安装与运行需求搭建，从本体的安装法兰到输出轴的公差配合，每一处结构都对应量产设备的实际装配逻辑。在自动化生产线的进给轴驱动场景中，这类电机需要承担高精度位置控制、转速稳定输出的核心任务，不管是电子制造设备的贴片头位移驱动，还是数控机床的进给轴传动，亦或是包装机械的拉膜辊同步控制，都需要这类响应速度快、转矩波动小的驱动部件作为动力核心，其结构设计的合理性直接决定整套设备的运行精度与长期可靠性。

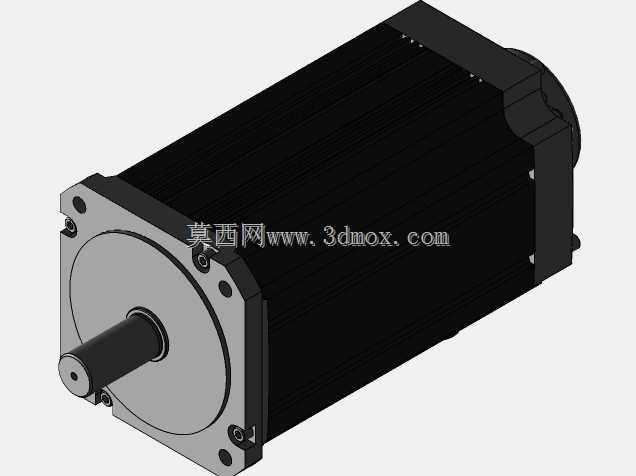

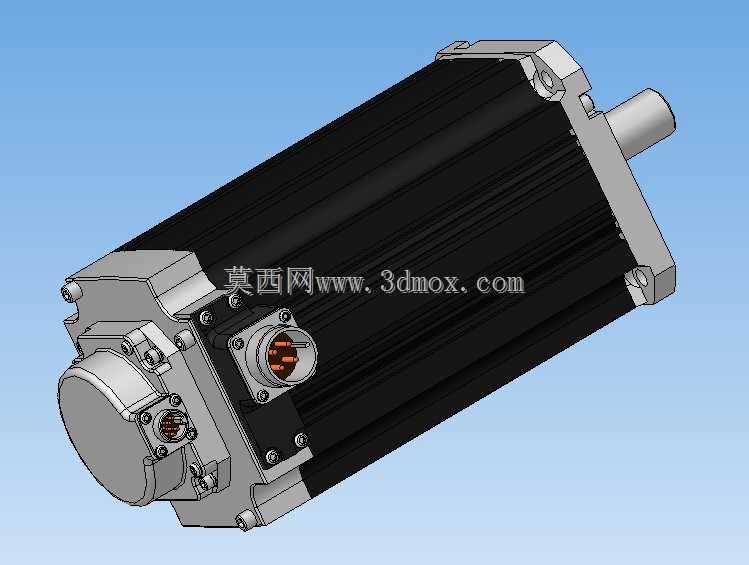

　　从功能特性来看，该电机本体采用方形安装机座设计，区别于传统圆形机座的伺服产品，方形结构的四个安装支脚直接与机座本体一体加工成型，安装时不需要额外的过渡转接法兰，能够直接贴合设备安装板进行固定，安装孔位采用对称分布设计，既支持水平卧式安装，也可满足垂直立式安装的场景需求，安装面的平面度公差控制在0.02mm以内，避免安装时出现应力变形导致的电机轴与负载轴不同心问题。输出轴采用标准圆柱轴伸设计，轴端预留键槽结构，可通过平键与联轴器、同步带轮或者行星减速机输入端进行刚性连接，轴伸的径向跳动公差控制在0.01mm以内，保证高速运转时不会出现偏心振动，适配最高3000rpm的额定转速运行需求。电机尾部集成的编码器安装位采用密封式结构设计，编码器与后端盖之间设置有密封胶圈，能够阻挡车间环境中的金属碎屑、切削液雾气进入编码器内部，避免码盘污损导致的位置反馈失准问题，侧置的动力与信号连接器采用快插式航空接头设计，接头外壳与电机机座之间做了等电位连接处理，既能够简化现场布线的操作流程，也可有效屏蔽工业现场的电磁干扰，保证信号传输的稳定性。

　　在设计思路上，整个模型的结构拆分完全遵循实际产品的装配层级，从前端盖、定子绕组组件、转子磁钢总成、后端盖、编码器组件到连接器总成，每一个子部件的配合边界都做了精准还原，定子组件与机座之间采用过盈配合加定位销的固定方式，避免长期运转过程中定子出现移位，转子组件两端的轴承安装位预留了合理的公差配合量，既保证轴承内圈与轴、外圈与端盖轴承室的配合紧度，也预留了轴承运转发热后的膨胀余量，避免出现轴承抱轴的故障。机座外壳的散热筋结构沿着电机轴向平行分布，在不增加电机整体外径尺寸的前提下，有效增大了散热面积，保证电机在额定负载连续运行时，机座表面温度能够稳定控制在合理区间，不需要额外加装散热风扇即可满足大部分常规工况的散热需求，对于安装空间受限、无法布置风冷管路的设备场景十分友好。

　　从安装边界尺寸来看，该电机的方形机座边长为130mm，本体总长度不含输出轴为210mm，输出轴直径为24mm，轴伸长度为50mm，安装孔的中心距为110mm，安装孔采用M8螺纹孔设计，螺纹深度为16mm，选型时只需要保证设备安装板的对应位置预留足够的避让空间，输出轴与负载连接时的同轴度误差控制在0.03mm以内，即可保证电机长期稳定运行。电机侧置的连接器突出机座表面的高度为35mm，布线时需要预留足够的线缆弯曲半径，避免线缆接头处出现应力弯折导致的接触不良问题。整个结构设计没有冗余的突出部件，整体外形规整，在多电机密集布置的设备中，能够有效缩减相邻电机之间的安装间隙，提升设备内部的空间利用率。

　　在实际设备选型适配过程中，这类直流伺服电机相比交流伺服产品，具备低速转矩大、响应速度更快的特点，特别适合电池生产设备、半导体检测设备这类需要低速大转矩输出、位置控制精度要求高的应用场景，模型中还原的所有安装尺寸与结构细节，都能够直接用于设备整体的布局干涉检查、安装板的孔位设计、传动链路的公差校核工作，结构设计人员不需要再手动测绘电机尺寸，即可直接将该模型导入设备总装文件中完成整体布局设计，有效缩短设备研发阶段的选型建模周期，避免因尺寸测绘误差导致的装配干涉问题。
