集成制动功能的三菱HG-JR103B交流伺服电机

　　在自动化生产线、数控机床、精密装配机械手这类需要精准位置锁定、防止负载位移的工况里，普通伺服电机往往需要额外搭配外置制动单元，不仅占用安装空间，还会增加传动链的累计误差，这款集成制动器的交流伺服电机，就是针对这类痛点完成的结构设计。从实际应用场景来看，这类带制动的伺服电机常被用在垂直轴传动场景，比如立式加工中心的Z轴进给、桁架机械手的升降轴、自动化仓储的提升模组，一旦设备出现断电、伺服使能断开的情况，内置的制动器会立刻锁死输出轴，避免负载因为重力下坠造成设备碰撞、工件报废甚至安全事故，相比外置制动器的方案，集成式结构不需要额外设计制动安装法兰、联轴器对接结构，能大幅缩小驱动端的整体安装尺寸。

　　从功能特性上看，这款电机的制动器采用失电制动设计，也就是制动器供电回路断开时，内部的弹簧结构会推动摩擦片压紧制动盘，实现转轴的机械锁止，只有当制动器和电机绕组同时正常供电时，电磁力才会吸合摩擦片解除制动，这种设计完全符合工业设备的安全设计规范，哪怕出现线路故障、供电中断的极端情况，也能可靠锁止转轴。电机本体的动力输出部分采用常规交流伺服的永磁同步结构，转子内置高磁能积永磁体，定子绕组经过优化排布，能实现低转速大扭矩输出，同时保证位置控制的响应速度，满足高精度传动的需求。

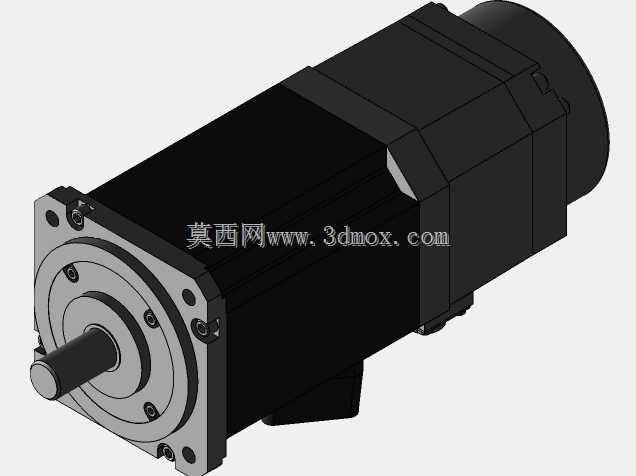

　　从设计思路层面拆解，这款电机的结构布局做了很明确的功能分区：输出轴端采用标准的法兰安装接口，能直接匹配市面上通用的行星减速机、同步轮安装座，不需要额外做转接法兰设计；电机主体的中段是定子和转子的核心动力区，外壳采用带散热筋的铝合金压铸结构，既能保证结构强度，又能提升连续运行时的散热效率，避免长时间高负载运行出现绕组过热退磁的问题；制动器模块被集成在电机的非输出端，和后端的编码器模块做了隔离设计，制动时产生的摩擦粉末不会进入编码器腔室，避免污染编码器码盘造成位置反馈信号异常，同时制动器的供电接线和电机动力线、编码器信号线做了分腔走线，接口都布置在电机侧面的接线座上，现场布线时能根据安装方向调整线缆出线角度，避免和周边结构件产生干涉。

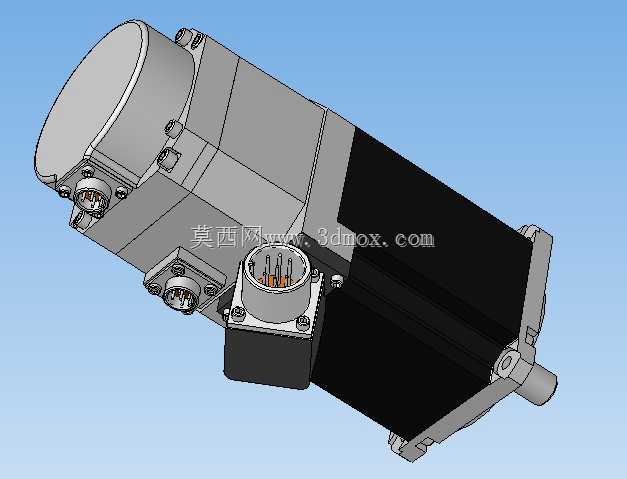

　　关于安装边界和外形尺寸，这款电机的输出轴轴径、法兰安装止口、螺栓孔位都遵循同功率段伺服电机的通用安装标准，设备设计人员如果是做现有设备的备件替换，不需要修改原有安装板的开孔尺寸、轴对接结构，就能直接完成替换。电机整体的径向尺寸控制得比较紧凑，哪怕是安装在空间局促的多轴机械手关节处，也不会和相邻轴的驱动部件产生运动干涉；轴向长度上因为集成了制动器模块，比同功率不带制动的伺服电机略长，但相比“普通伺服电机+外置制动器”的组合方案，轴向尺寸缩短了近三分之一，能有效降低传动端的悬臂长度，提升转轴的支撑刚性，减少高速启停时的轴端抖动。接线部分采用快插式航空接头，动力、制动、编码器的接头都做了防呆设计，现场接线时不会出现插错针脚的问题，接头的防护等级满足工业车间的常规使用要求，能阻挡切削液飞溅、粉尘进入接线腔。

　　在实际选型匹配时，需要注意这款电机的制动器是用于静态锁止的，也就是要等电机转速降到零之后再触发制动，不要在电机高速旋转时直接抱闸，否则会加剧制动摩擦片的磨损，缩短制动器的使用寿命，同时选型时要核算负载的转动惯量和锁止扭矩，确保制动器的额定锁止扭矩大于负载折算到电机轴端的扭矩，保证断电时能可靠锁止。另外电机后端的编码器是高精度位置反馈元件，安装时不要敲击后端盖，避免编码器码盘出现碎裂或者偏移，造成位置反馈失准。这款模型完整还原了电机的外部安装特征、接口位置、外形轮廓，结构设计人员在做设备整体布局时，可以直接导入这个模型进行干涉检查、安装空间预留，不需要自己从零开始测绘建模，能大幅缩短设备设计阶段的建模周期，也能避免因为手动测绘的尺寸误差造成后续装配时出现干涉问题。
