在自动化产线的垂直轴传动、数控机床的进给轴锁紧、精密检测设备的位置保持场景中,普通伺服电机断电后会因负载自重、外力扰动出现轴系滑移,轻则造成定位精度超差,重则引发工件坠落、机构碰撞的设备事故,带制动器的直流伺服电机正是针对这类工况开发的集成式驱动部件。这类电机的制动器多采用失电制动结构,即电机正常通电运行时,制动器线圈同步得电吸合摩擦片,解除对输出轴的锁止;当设备断电、急停触发或伺服使能断开时,制动器线圈失电,内置弹簧推动摩擦片压紧制动盘,通过摩擦力矩锁死输出轴,避免负载移位。从结构设计逻辑来看,这款电机将制动模块集成在电机非输出端的后端盖内侧,没有额外增加过长的轴向尺寸,制动器的供电回路与电机动力回路做了分离设计,

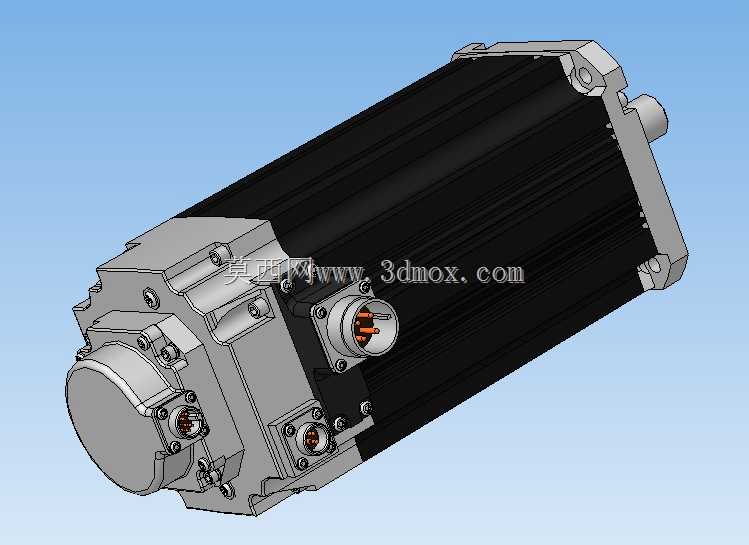

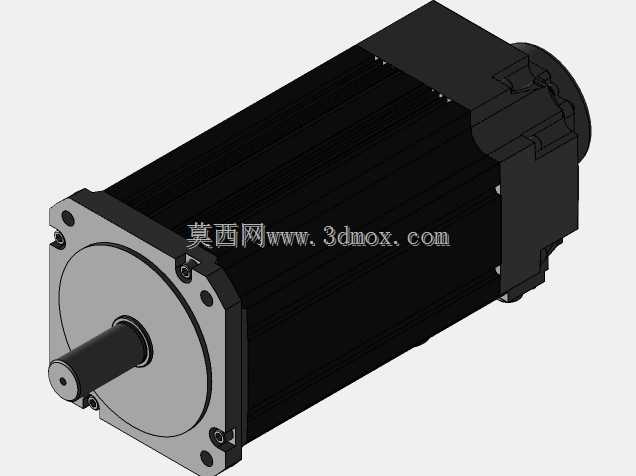

接线端子分别布置在机壳侧面的两个独立航插位置,一个负责电机电枢、编码器的信号与动力传输,另一个单独给制动器供电,避免动力线缆的电磁干扰影响编码器信号精度,也方便现场接线时区分回路,减少接线错误概率。机壳采用带轴向散热筋的一体拉伸铝壳结构,黑色的散热筋沿电机轴向整周排布,既可以提升电机长时间运行时的散热效率,降低绕组温升,也能增加机壳的结构强度,减少安装时的受力变形。输出端采用标准的法兰安装接口,轴伸端加工有标准键槽,可直接匹配联轴器、同步带轮等传动部件,安装止口的尺寸公差按照精密传动的配合要求设计,能保证电机安装后轴系的同轴度,减少高速运行时的径向跳动。设计时需要重点关注制动器的摩擦片间隙调整,间隙过大会导致制动时响应滞后、
锁止力矩不足,间隙过小则可能在电机运行时出现摩擦片拖滞,造成额外的发热与功率损耗,这款电机的制动器间隙在出厂时已通过后端盖的调整垫片做了精准校准,后期维护时只需按照固定力矩锁紧端盖螺栓即可,无需反复调整间隙。编码器布置在制动器与后端盖之间的腔体内,采用密封结构隔离外部的油污、粉尘,适配车间多尘、有少量切削液飞溅的加工场景。在实际选型应用时,需要核算负载的转动惯量与所需的保持力矩,制动器的额定保持力矩需要大于负载折算到电机轴上的最大静力矩,同时要预留1.5倍以上的安全系数,避免重载下制动打滑。对于垂直升降类的应用,还要考虑制动响应时间,确保电机断电后制动器能在负载下滑的临界时间内完成锁止,这款电机的制动器响应时间控制在几十毫秒级别,
能满足大部分中低速垂直传动的安全要求。电机的绕组采用直流集中绕组设计,低速运行时扭矩波动小,转速平稳,搭配高分辨率编码器可以实现高精度的位置控制,适合用在精密装配、电子加工、检测设备这类对定位精度、运行平稳性要求较高的场合。安装时需要注意,电机的安装法兰面要与设备安装板完全贴合,避免出现倾斜导致轴系承受额外的径向力,影响轴承使用寿命;接线时要注意制动器的供电电压等级,避免电压不匹配导致制动器无法正常吸合或者线圈烧毁。另外,电机的出线端采用防折弯的航插结构,线缆固定处做了应力释放设计,设备拖链往复运动时不会因为线缆弯折导致内部线芯断裂,提升长期运行的可靠性。从三维建模的角度来看,这款模型完整还原了电机的外部安装特征、接口位置、散热筋结构以及各个部件的装配关系,在做设备整体布局设计时,可以直接导入模型进行安装干涉检查,核对安装孔位、轴伸尺寸、接线空间是否满足设计要求,不用再反复测绘实物尺寸,能大幅缩短设备设计阶段的选型与布局周期。建模时对各个配合面的公差做了对应标注,方便后续出工程图时直接调用相关尺寸参数,也能在虚拟装配时模拟真实的装配间隙,提前发现设计中可能存在的干涉问题。
- 全部评论(0)
- 模板大小: 3.76 MB
- 售价:5金币
- 下载次数: 45
- 系统要求: STEP / IGES,Rendering
- 软件分类: 电动机
