工业级双通道供电单元防护壳体结构

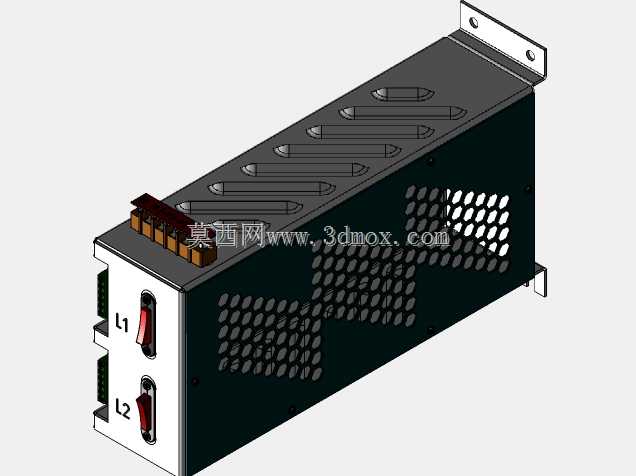

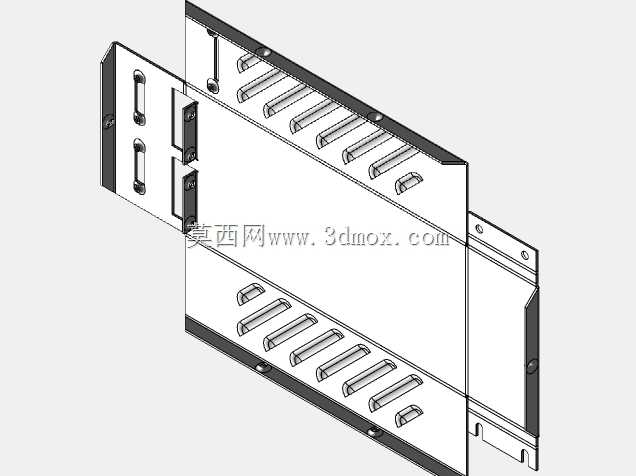

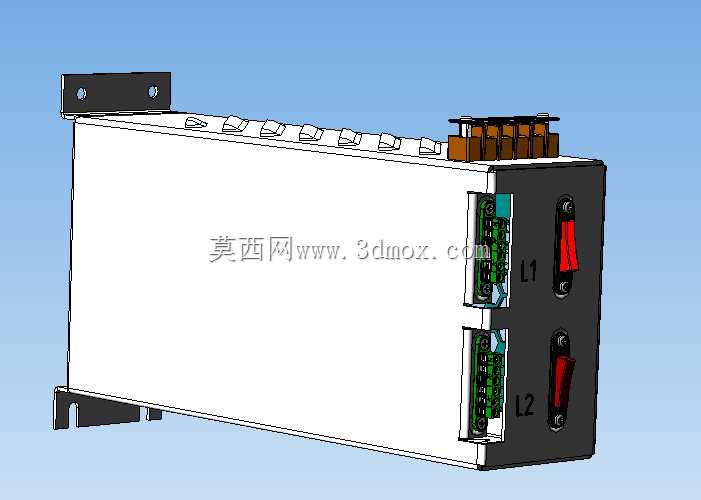

　　这款双通道电源设备外壳，是面向工业配电场景下独立供电单元开发的防护承载结构，日常多配套在分布式工控柜、产线设备侧供电节点、小型自动化系统的电源分配工位，用来容纳两路独立的电源转换、稳压、保护模块，为后端的传感器、执行器、控制板卡提供稳定的隔离供电输出，避免两路供电之间的信号串扰，同时隔绝车间内的粉尘、切削液飞溅、意外触碰带来的安全隐患。从结构设计逻辑来看，壳体采用分体拼接的钣金架构，主体为弯折成型的金属围框，侧面预留了两组独立的模块安装腔，分别对应L1、L2两个供电通道，每个通道外侧都设置了独立的开关操作位与接线端子排安装槽，端子区域做了内凹设计，既可以保证接线完成后线缆的弯曲半径符合布线规范，

　　也能避免外接线缆受到外力拉扯时直接作用在端子焊点上，提升接线可靠性。壳体的安装固定结构做了双向适配，顶部伸出的带安装孔固定耳适合壁挂式、导轨侧装的场景，底部预留的支脚结构则可以直接放置在设备仓的安装平面上，通过底部螺丝完成固定，两种安装方式不需要额外加装转接件，能适配不同柜型的内部安装空间。在细节设计上，壳体顶部预留了多组均匀分布的散热凸点结构，既可以增加壳体的结构强度，避免长尺寸壳体在运输、安装过程中出现弯折变形，也能增大壳体与空气的接触面积，辅助内部电源模块工作时的热量散出，不需要额外开设大面积散热孔就能满足常规功率下的散热需求，同时还能防止车间内的金属碎屑、粉尘从散热孔落入壳体内部造成电路短路。壳体的接线端做了分色标识区域，

　　两个通道的开关位旁预留了标签粘贴位，现场布线时可以直接标注每个通道对应的供电回路，后期运维排查时不需要反复核对线号，能提升现场检修的效率。壳体的拼接缝隙做了错位咬合设计，组装完成后缝隙均匀控制在0.2mm以内，既可以满足基础的IP防护等级要求，也能让整体外观更加规整，不会出现钣金拼接错位带来的外观瑕疵。从安装边界尺寸来看，壳体的整体宽度适配标准DIN导轨的安装间距，深度方向控制在120mm以内，不会占用柜内过多的纵深空间，在小型壁挂控制箱内也能顺利完成安装，接线端子的开口高度距离安装平面预留了30mm的操作空间，使用常规螺丝刀就能完成接线操作，不需要特殊的窄柄工具。壳体的材质选用常规的冷轧钢板，表面做喷塑处理，

　　既有足够的结构强度来保护内部的电源模块，也能在车间潮湿、有轻微腐蚀的环境下长期使用，不会轻易出现锈蚀掉漆的问题。在实际选型使用时，这款壳体可以直接配套两路输出功率在100W以内的AC-DC或者DC-DC电源模块，内部预留了模块安装的螺柱孔位，不需要额外打孔就能完成模块固定，两个通道之间预留了金属隔离板的安装槽，加装隔离板之后可以实现两个供电通道之间的电气隔离，避免其中一路出现故障时影响另一路的正常工作，适合用在对供电可靠性有一定要求的双回路供电场景，比如工控系统的控制回路与动力回路分开供电、安全回路与常规回路独立供电的工位，既可以简化现场的配电安装结构，也能提升整个供电系统的防护等级与运行稳定性。
