三菱NF630-SWU三极塑壳断路器结构

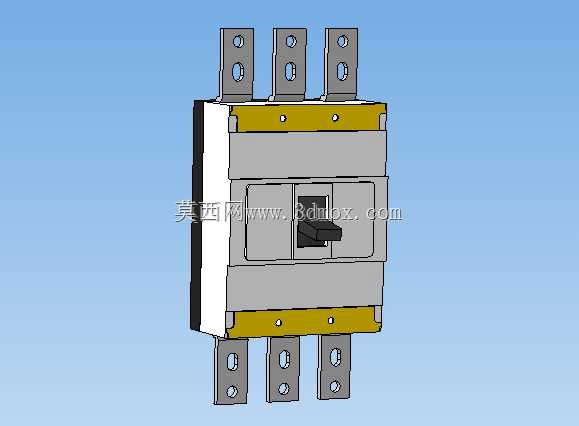

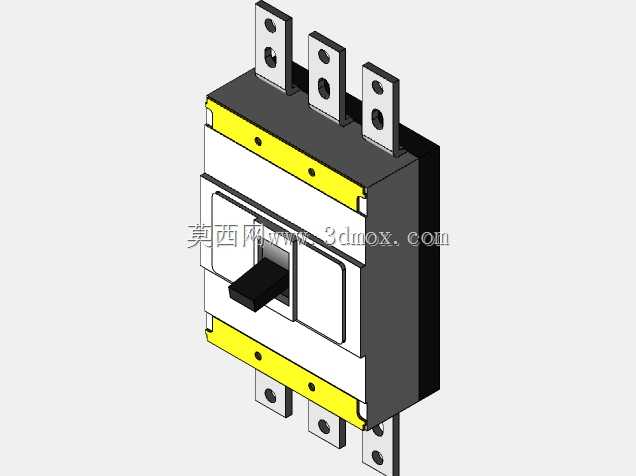

　　这款三极塑壳断路器主要面向低压配电系统的主干回路保护场景，常见于工业厂房低压配电室、生产设备进线端、商用建筑配电竖井这类需要分断大电流的配电节点，承担线路过载、短路、欠压故障时的自动分断功能，同时也可作为线路的手动隔离开关使用，在设备检修时提供明显的断开点，保障运维人员的操作安全。从结构设计来看，这款断路器采用上下进出线的接线布局，上下各设置三个带安装孔的接线铜排，对应三相交流电的三个极，接线铜排的开孔尺寸匹配630A额定电流对应的电缆接线端子或母排连接尺寸，安装时无需额外扩孔或转接，可直接与同电流等级的母排或压接端子配合紧固，降低现场安装的加工工作量。本体外壳采用高强度阻燃工程塑料模压成型，外壳的拼接缝隙做了错位止口设计，

　　既可以提升外壳的结构强度，避免分断大电流时内部电弧压力冲开外壳，也能阻挡外部粉尘、飞溅金属碎屑进入壳体内部，适配工业车间多粉尘的复杂使用环境。操作手柄设置在壳体正面居中位置，手柄的行程做了明确的分合位置标识，合闸时手柄处于上方位置，分闸时处于下方位置，故障脱扣时手柄会停留在中间位置，运维人员可以直观判断断路器的工作状态，无需额外加装位置指示装置。壳体上下两端的金属固定压条采用镀锌钢板冲压成型，压条上预留的固定孔位可以配合螺栓将断路器稳固安装在配电柜的安装梁上，安装时需要注意进出线方向的相序对齐，避免母排弯折产生额外应力作用在接线端子上，长期运行导致端子松动发热。内部的触头系统采用带灭弧栅的结构设计，灭弧室设置在每极触头的上方，

　　分断短路电流时可以快速切割、冷却电弧，将电弧快速熄灭，避免电弧持续灼烧触头导致触头熔焊，提升断路器的分断能力和使用寿命。脱扣机构采用热磁式脱扣原理，热脱扣元件匹配线路的长期过载电流特性，当线路电流长时间超过额定值时，双金属片受热弯曲触发脱扣机构分断；磁脱扣元件则针对短路大电流做了速动设计，短路电流达到整定值时会瞬间触发机构分断，将故障切除时间压缩到毫秒级，避免故障电流对后端用电设备造成冲击损坏。建模过程中需要重点关注接线铜排的伸出长度和开孔位置，这部分尺寸直接决定了现场安装时的母排配合精度，要是尺寸偏差过大，安装时强行拉扯母排对接，会导致断路器内部的触头受力偏移，长期运行容易出现接触不良、温升超标的问题；

　　另外操作手柄的突出高度和操作行程也需要准确还原，要是手柄突出高度不足，安装在柜门上之后会出现操作不到位的情况，行程偏差则会导致分合闸位置指示错误，给运维人员造成误判。外壳的安装孔位间距需要严格匹配常用配电柜的安装梁间距，保证这款断路器可以直接替换同电流等级的同类型产品，无需对柜体安装结构做额外改造，降低设备升级替换的施工成本。在实际选型应用中，这款630A等级的三极断路器通常作为车间进线总开关或者大容量生产设备的电源进线开关，后端可以搭配多个小电流等级的分支断路器，形成分级配电保护体系，上下级断路器的保护整定值需要做级差配合，避免出现故障时越级跳闸，导致大面积停电影响生产。日常运维中，定期检查接线端子的紧固力矩、触头的温升情况、操作机构的灵活性即可，这款断路器的结构设计充分考虑了长期免维护的使用需求，内部机构采用耐磨金属部件，正常使用条件下无需频繁拆解检修。
