带垫圈软管固定夹紧夹具结构设计

　　这类带垫圈的夹紧夹具，核心应用场景集中在工业流体管路、气动回路、车用线束与薄壁管线的布设固定环节，区别于常规刚性管夹，其内嵌的弹性垫圈结构能在夹持面形成均匀的压应力分布，避免薄壁软管、绝缘线束外层被刚性夹体割伤，同时抵消设备运行过程中产生的微幅振动，防止管线长期受交变应力出现表层开裂、介质渗漏的问题。在液压站布设场景中，这类夹具常被用来固定低压回油管路，夹体的弧形抱合面完全匹配对应通径管路的外圆弧度，垫圈采用耐油橡胶材质，既能补偿管路外径的制造公差，又能在设备启停产生管路窜动时提供足够的阻尼，避免管夹与管路之间出现相对滑移磨损。在车载线束布设场景中，这类带垫夹具可以固定驾驶舱内的线束总成，垫圈的绝缘属性能避免夹体与线束屏蔽层直接接触形成电化学腐蚀，同时降低车辆行驶过程中线束与夹体碰撞产生的异响。

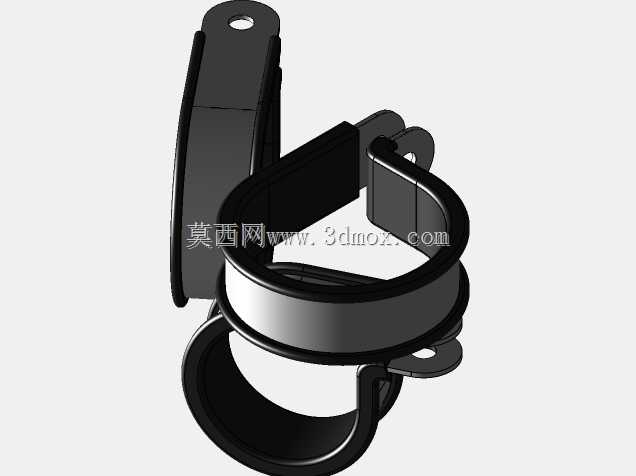

　　从功能特性来看，该夹具采用单侧开口抱合结构，安装端带两个对称的固定耳片，耳片上预留安装通孔，可通过螺栓直接固定在设备基座、车身钣金或支架安装面上，无需额外加工复杂的安装槽位。夹体本身采用冲压成型工艺制作，整体刚性足够支撑管路的固定载荷，内嵌的垫圈沿夹体内弧面整圈贴合，夹持时垫圈产生的弹性变形可以填充夹体与管路之间的间隙，即使管路外径存在±0.5mm的制造偏差，也能实现稳定夹持，不会出现夹不紧或者过压变形的问题。和普通无垫圈管夹相比，该结构的夹持力分布更均匀，不会在管壁形成局部应力集中点，对于壁厚小于1mm的薄壁软管、波纹管固定场景，能有效降低管路被夹扁导致通流面积减小的风险。

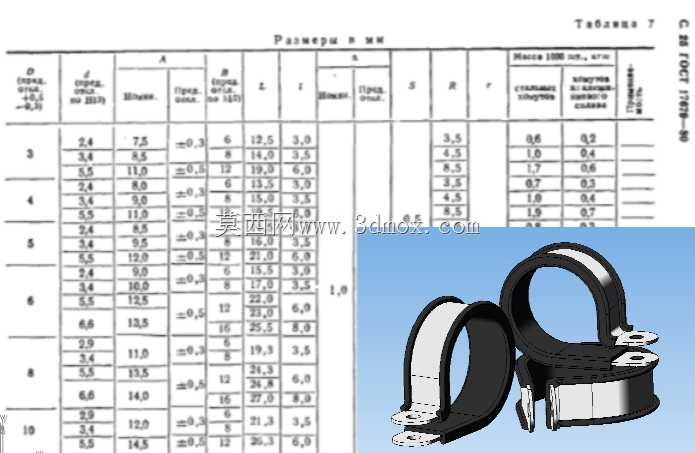

　　设计思路上，该结构完全遵循GOST 17679-80与DIN 3016标准的尺寸规范，夹体的内弧半径严格匹配对应公称通径的管路外径，固定耳片的位置经过受力校核，当螺栓拧紧到标准扭矩时，夹体的开口变形量控制在弹性变形区间内，不会出现塑性变形导致夹持力衰减。垫圈的厚度经过多轮验证，过薄会失去缓冲减振与公差补偿作用，过厚则会导致夹持力不足，管路容易在振动工况下脱出；垫圈的邵氏硬度控制在合理区间，既保证足够的摩擦力约束管路轴向窜动，又不会因为硬度过高压伤管壁。夹体边缘做了卷边钝化处理，避免安装过程中锐边划伤操作人员，也防止垫圈长期接触锐边出现割裂失效。

　　外形尺寸与安装边界方面，该系列夹具覆盖多档公称通径规格，对应不同通径的夹体宽度、固定耳片中心距、安装孔直径都有明确的尺寸边界，以适配常用的6mm到30mm外径的管线固定需求。安装时需要注意，固定面的平面度误差不能超过0.2mm，否则会导致两个耳片安装时出现翘曲，夹体抱合面错位，影响夹持同轴度；螺栓拧紧扭矩需要匹配夹体材质的强度，避免扭矩过大导致耳片变形断裂。夹体安装完成后，管线的中心高度偏差控制在1mm以内，能保证多管路并行布设时的整齐度，减少管路弯折产生的附加应力。在有腐蚀介质的应用场景中，夹体表面可做镀锌或达克罗处理，垫圈更换为耐酸碱的氟橡胶材质，即可适配化工管路的固定需求，整体结构没有复杂的活动部件，后期维护仅需检查垫圈老化情况，更换成本极低，适合批量应用在各类设备的管路固定环节。
