多规格电缆引入防护袖带结构设计

　　在电气柜布线、设备穿线作业、户外线缆接驳等工程场景里，电缆穿过柜体开孔、设备壁板的位置，一直是防护的薄弱点——金属开孔的锐边容易割破线缆外护套，开孔缝隙容易落入灰尘、溅入液体，线缆晃动时还会和孔壁反复摩擦造成绝缘层磨损，这类问题在设备长期运行后很容易引发绝缘失效、线路短路等故障。这款电缆引入袖带，就是针对这类穿线场景设计的防护结构，替代传统的橡胶护圈、塑料护线套，适配更复杂的布线需求。

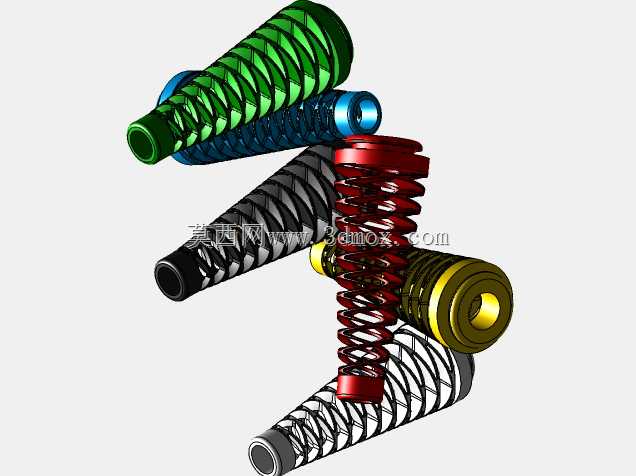

　　从结构设计来看，这款袖带采用螺旋镂空的弹性主体结构，整体呈锥台加直段的组合形态，一端是带8mm翻边的电缆引入口，翻边结构可以卡在壁板开孔外侧，避免袖带整体滑入开孔内部，同时翻边的圆弧过渡能完全覆盖开孔锐边，从根源上隔绝线缆和金属孔壁的接触。螺旋镂空的结构让袖带具备良好的径向伸缩能力，不需要严格匹配单一线缆外径，一定范围内的不同线径电缆都可以穿入固定，同时螺旋结构还能允许线缆在一定角度内弯折偏移，吸收设备运行时的线缆振动，避免线缆根部应力集中导致的线芯断裂。

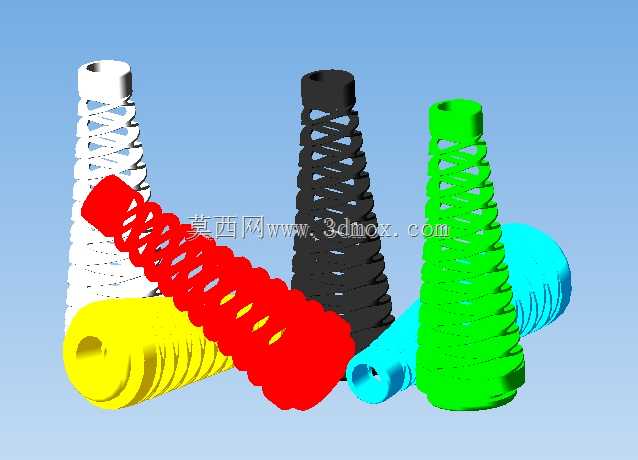

　　不同颜色的袖带对应不同的适配规格，直段部分的外径和锥段的长度有明确区分，安装时只需要将袖带从壁板外侧推入对应尺寸的开孔，翻边贴合壁板表面后，将电缆从袖带中心通孔穿入即可，不需要额外的紧固件固定，依靠袖带自身弹性和开孔的过盈配合就能实现稳固安装，相比传统护线套，安装效率能提升40%以上，后期维护更换线缆时，也不需要拆卸袖带，直接抽出旧线缆穿入新线缆即可，大幅降低布线维护的工作量。

　　从安装边界来看，这款袖带适配的壁板厚度在1-3mm之间，引入口翻边直径比适配开孔大2mm，保证完全覆盖开孔边缘，袖带伸入设备内部的长度根据规格不同在30-60mm区间，设计时需要预留对应内部空间，避免袖带和内部元器件、走线架产生干涉。螺旋镂空的缝隙宽度控制在1mm以内，既保证了结构弹性，又不会让灰尘、小虫从缝隙进入设备内部，配合线缆穿入后的填充作用，能达到IP54级别的防护效果，满足大多数工业设备、户外柜体的穿线防护要求。

　　在实际选型应用中，这类袖带可以用在控制柜进出线孔、电机接线盒穿线位、传感器线缆穿板位置、自动化设备的活动线缆过孔处，尤其是需要经常调整线缆位置、或者线缆存在小幅振动的场景，螺旋结构的缓冲作用能大幅延长线缆的使用寿命。相比橡胶材质的护线套，这款采用工程塑料一体成型的结构，耐油、耐老化、耐高低温性能更优，在-20℃到80℃的工作环境下都能保持弹性，不会出现橡胶材质常见的开裂、硬化问题，适合工业现场的复杂工况。

　　设计过程中，螺旋升角经过反复调整，角度过小会导致袖带伸缩量不足，穿线困难；角度过大会导致袖带径向支撑力不够，安装后容易从开孔脱落，最终选定的15度螺旋升角，兼顾了伸缩性能和结构强度，镂空段的壁厚控制在1.2mm，既保证了足够的弹性变形量，又不会因为壁厚过薄导致结构容易断裂。引入口的翻边做了R1.5的圆角处理，线缆弯折时不会被翻边边缘硌伤，内壁也做了光滑脱模处理，穿线时不会刮蹭线缆外护套，哪怕是带屏蔽层的软电缆，穿入过程也不会划伤屏蔽层。

　　针对不同的布线场景，袖带的锥段设计可以引导线缆顺畅穿入，即使是多芯粗电缆，也能顺着锥面的导向顺利进入中心通孔，不需要额外扩孔或者使用穿线辅助工具。不同颜色的设计除了区分规格，还可以用来做线缆功能区分，比如动力线用黑色袖带、信号线用绿色袖带、安全回路用红色袖带，方便后期布线维护时快速识别线缆类型，提升现场布线的规整度。
