带交叉滚轮的短行程直线导轨结构

　　这类带交叉滚轮的线性导轨，在小行程高精度直线传动场景里的适配性极强，和常规滚珠直线导轨的应用边界有明显区分，很多做精密检测工装、小型滑台模组、光学调整架、半导体封装辅助工位的结构工程师，在选型时都会优先考虑这类结构。它的核心功能是为运动部件提供无侧隙的直线导向，依靠交叉排布的滚轮在滚道内的滚动接触，把滑动摩擦替换成滚动摩擦，大幅降低运动阻力，同时保证运动过程中的直线度与重复定位精度。

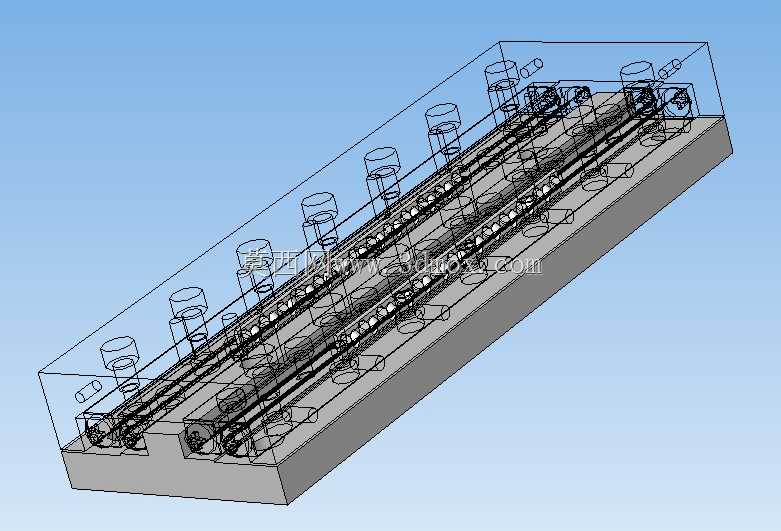

　　从结构设计逻辑来看，这款导轨采用的是双列交叉滚轮布局，滚轮轴线相互垂直交错排列，单组滚轮可以同时承受来自垂直方向、水平横向以及倾覆方向的载荷，不需要额外增加辅助导向块就能满足多方向受力的使用需求，这一点在安装空间受限的紧凑型设备里优势格外明显。导轨基体采用一体化磨削加工的成型槽道，滚道面的粗糙度和形位公差直接决定了整体运行精度，设计时滚道的曲率和滚轮外径做了匹配修形，避免滚轮在滚道内出现边缘接触导致的磨损加剧问题，同时两端设置了限位挡块结构，防止运动滑台超程脱出。

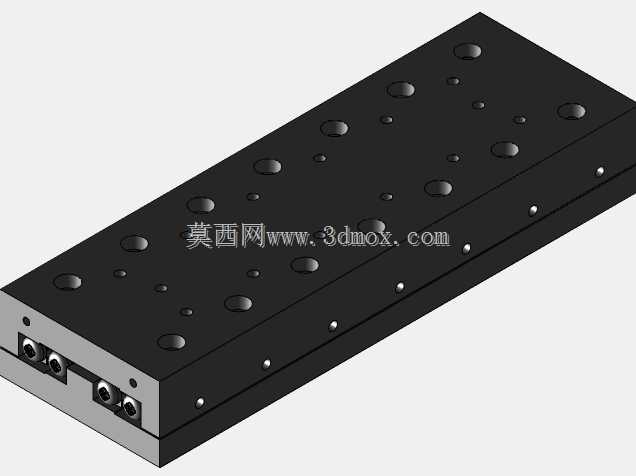

　　实际应用中，这款3mm规格、175mm行程的导轨，常被用在小型精密位移平台、实验室检测仪器的进给工位、微电子组装的微调机构上，这类场景的负载普遍不大，但对运动的平顺性、空回误差要求极高，交叉滚轮的预压可以通过侧边的调节螺钉做微调，根据实际使用的负载大小和阻尼要求调整预紧量，既可以做到零间隙的高刚性状态，也可以调整到低阻尼的顺滑运动状态，适配不同的工况需求。安装边界上，导轨的安装孔采用等间距排布的沉孔设计，直接通过内六角螺钉就可以固定在设备安装基准面上，不需要额外做复杂的定位结构，滑台部分的安装面也预留了对应的螺纹孔位，方便直接搭载负载件，整体安装高度比同规格的滚珠直线导轨低30%左右，非常适合对设备整体厚度有严格限制的紧凑型设计。

　　在做三维建模的时候，这类导轨的细节处理需要格外注意，滚轮的保持架结构要和滚道槽做准确的间隙配合，不能出现运动干涉，同时要还原交叉排布的滚轮角度，保证装配后滚轮和滚道的接触线符合实际受力状态。很多新手工程师在建模时容易忽略滚道的修形角度，导致做运动仿真时出现滚轮卡滞的问题，实际上这类导轨的滚道截面是带微小倾角的V型结构，和滚轮的外圆面形成线接触，既保证了接触刚度，又不会因为加工误差导致接触应力集中。日常使用中，这类导轨的维护成本也很低，只需要定期在滚道面涂抹少量润滑脂就能保证长期运行精度，不像滑动导轨需要频繁做间隙调整，也不会像大规格滚珠导轨那样在短行程使用时出现滚珠循环不畅的问题。在做设备选型时，需要先核算实际工况下的倾覆力矩大小，确认导轨的额定动负载满足使用要求，同时要注意安装面的平面度，若安装基准面平面度超差，会导致导轨受力变形，直接影响运动精度和使用寿命，通常安装基准面的平面度要求控制在0.02mm/100mm以内，固定螺钉的锁紧扭矩也要按照规格要求均匀锁紧，避免导轨安装后出现扭曲变形。
