多规格电缆引入防护袖带结构设计

　　在电气柜布线、设备端线缆引接、户外机电设备进线口防护这类工程场景里，线缆引入位置的防护一直是容易被忽略却直接影响设备运行稳定性的细节——常规的橡胶护圈仅能适配固定孔径的开孔，面对多束不同线径的线缆、或是设备运行中线缆存在小幅摆动拉扯的工况，很容易出现护圈移位、线缆外皮磨损、进线口缝隙进灰进水的问题，这类锥形弹簧结构的电缆引入袖带，正是针对这类痛点设计的防护构件。

　　这类袖带的核心功能，是在设备壳体的线缆引入位置，为穿入的线缆提供柔性支撑与密封过渡，同时抵消线缆受到的轴向拉扯、径向摆动应力，避免线缆外皮与金属开孔的硬边直接摩擦，也能填补线缆与开孔之间的空隙，阻挡粉尘、溅水进入设备内部。和传统的刚性护线套不同，这类袖带采用螺旋镂空的锥形结构，自身具备一定的弹性形变能力，不需要严格匹配单一线径，同一规格的袖带可以适配一定直径范围内的线缆束，在现场布线时不需要提前精准测量每一束线缆的外径，能大幅提升现场装配的效率。

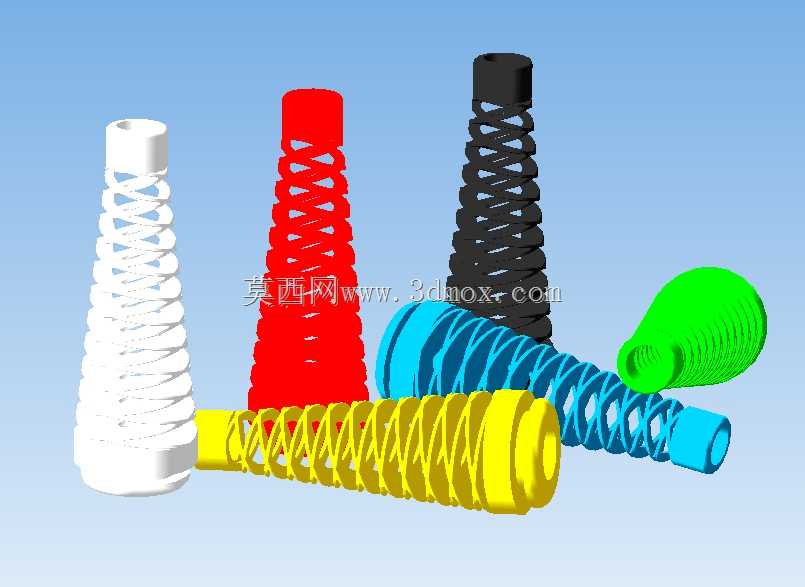

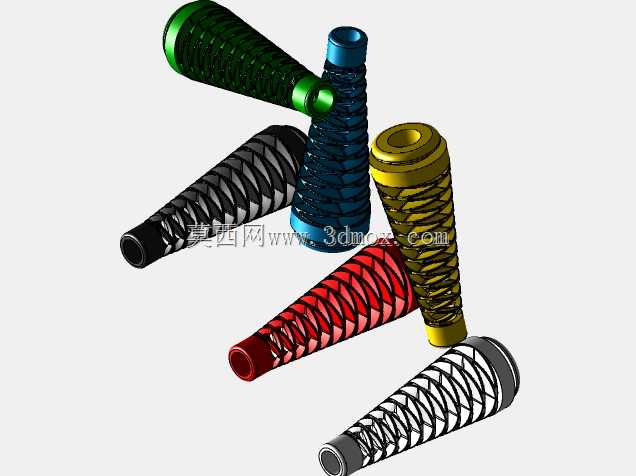

　　从结构设计逻辑来看，袖带整体采用锥台形态，大端为带翻边的固定端，安装时翻边卡在设备壳体的开孔外侧，不需要额外的紧固件就能实现轴向定位，不会因为线缆的拉扯被拽入设备内部；小端为线缆穿入端，螺旋开槽的结构让小端可以随着穿入线缆的外径自适应撑开，螺旋筋条之间的间隙可以在包裹线缆的同时保留一定的形变余量，当线缆出现小角度弯折时，袖带可以顺着弯折方向同步形变，不会在局部形成硬折点损伤线缆内芯。本次设计覆盖了多种不同的锥度、长度规格，还有不同颜色的区分，现场布线时可以通过颜色快速区分不同功能的线缆回路，比如动力线缆、信号线缆、控制线缆分别对应不同颜色的袖带，后期设备维护时能快速识别线路走向，减少排查线路的时间。

　　以翻边直径6mm的规格为例，其安装边界适配设备壳体上直径5.8-6.2mm的圆形开孔，翻边厚度控制在1.2mm，安装后突出壳体外侧的长度为18mm，小端自然状态下内径为2mm，最大可撑开至5mm，适配外径2-5mm的单芯线缆或是多芯线束；其余规格分别对应不同的开孔尺寸与线缆适配范围，覆盖了常规低压电控设备、小型传感器、户外接线盒的绝大多数进线场景。螺旋筋条的截面采用圆角矩形设计，没有尖锐的棱角，和线缆外皮接触时不会割伤绝缘层，筋条的螺距从大端到小端逐渐收窄，大端螺距更大，形变能力更强，能吸收更大幅度的线缆摆动，小端螺距更小，对线缆的包裹力更均匀，能更好的固定线缆位置，避免线缆在袖带内部窜动。

　　在实际选型使用时，需要根据设备壳体的开孔直径、穿入线缆的最大外径、线缆的活动幅度来选择对应规格的袖带：如果线缆存在频繁的往复摆动，比如设备门体上的连接线、移动部件上的传感器线，需要选择锥度更大、筋条更厚的规格，提升抗疲劳形变能力；如果是固定安装的进线位置，仅需要做防磨防尘处理，可以选择壁厚更薄的规格，降低装配时的穿线难度。安装时只需要将袖带小端从壳体外侧穿入开孔，直到大端翻边完全贴紧壳体外表面，再将线缆从袖带的大端穿入、从小端引出即可，不需要涂胶或是额外固定，依靠翻边与壳体的摩擦力、螺旋结构对线缆的抱紧力就能实现可靠固定，后期维护需要更换线缆时，只需要将旧线缆抽出，穿入新线缆即可，袖带可以重复使用，不需要拆卸更换，大幅降低后期维护的成本。

　　这类袖带的螺旋结构设计还兼顾了散热需求，和全封闭的橡胶护线套不同，螺旋间隙可以让线缆工作时产生的热量顺利散出，不会在进线位置形成热量堆积，尤其适配带一定发热功率的动力线缆进线场景，避免局部温度过高加速线缆绝缘层老化。不同颜色的袖带除了线路区分的作用，也可以对应不同的防护等级，比如黑色袖带采用耐候性更好的材质，适配户外露天的安装场景，彩色袖带采用常规阻燃材质，适配室内电控柜内部的布线场景，现场装配时不容易出现选型错配的问题。
