GOST标准M8规格T型手柄压力螺钉

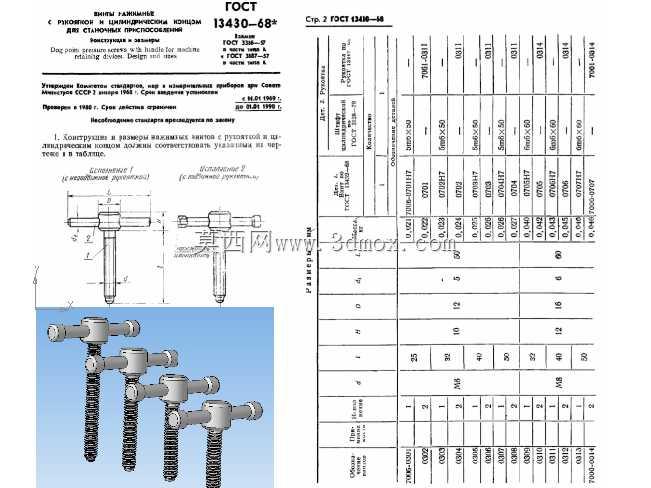

　　这类带T型横柄的压力螺钉，是工装夹具、小型检具、木工辅具、轻型装配工位上极为常用的手动压紧元件，区别于需要配套扳手拧动的普通外六角或内六角螺钉，它的横柄直接和螺杆头部集成，操作人员无需额外工具，徒手就能施加足够的压紧力，在需要频繁拆装、快速压紧松开工件的场景下，操作效率比普通螺钉高很多。从配套的GOST标准参数表来看，这款M8规格的压力螺钉覆盖了多种有效螺纹长度规格，能适配不同厚度的被压紧件，不同长度规格对应的螺杆光杆段、螺纹段长度都做了明确的尺寸界定，横柄的长度也做了统一的规范，保证徒手拧动的时候力臂长度足够，普通人用正常手部力量就能达到适合的压紧扭矩，不会因为力臂过短导致拧不动，

　　也不会因为力臂过长导致过度拧紧压伤工件表面或者造成螺杆变形。设计上螺杆头部和横柄的连接位置做了圆弧过渡，避免应力集中，在反复承受拧紧扭矩的时候，不会出现横柄和螺杆连接处断裂的问题，螺杆末端的结构做了平端设计，部分同系列规格也会根据使用需求搭配圆柱端头或者凹端头，平端款式适合直接压在工件的平整表面，不会在工件表面压出过深的压痕，要是需要压在斜面或者圆弧面上，也可以配套可更换的压头，拓展使用场景。实际应用里，这类压力螺钉常被用在钻床的简易工件夹具上，操作人员在给小型铝件、塑料件钻孔的时候，不需要拿扳手挨个拧螺栓，徒手转几下横柄就能把工件固定在工作台上，钻完之后反向拧松就能快速取下工件，换件的时间能缩短一半以上；在木工的开料辅具、

　　定位挡块上也大量使用，因为木工操作经常需要调整挡块位置，带手柄的螺钉不用找工具，随手就能松紧调整，非常适合现场频繁调整的工况；还有一些小型实验设备、检测治具上，也会用这类螺钉做透明防护罩、试样装夹的压紧件，操作便捷，不需要配套工具就能完成装拆。从安装边界来看，这款M8压力螺钉的安装孔只需要加工对应的M8螺纹底孔，在安装位置的上方需要预留出横柄转动的空间，横柄的长度对应的转动半径要避开周边的其他结构件，避免拧动的时候横柄和周边零件发生干涉，不同长度规格的螺钉对应的拧入深度要提前核算，保证螺纹啮合长度足够，承受压紧力的时候不会出现滑牙的问题，螺杆的光杆段直径和螺纹大径保持一致，穿过光孔的时候不会出现卡滞的问题。和普通的手拧螺钉相比，

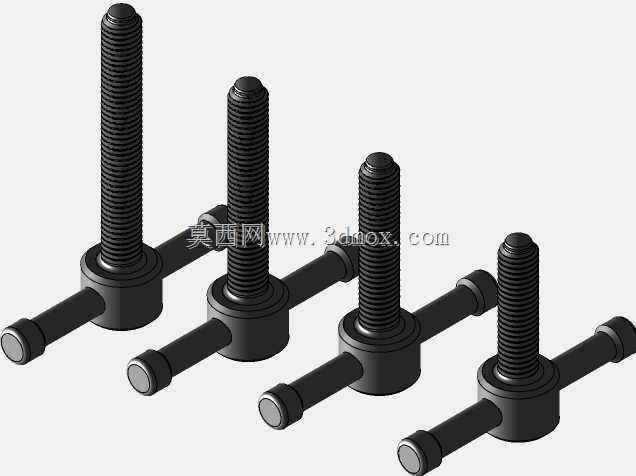

　　这款T型横柄的压力螺钉能承受的拧紧扭矩更大，普通的滚花头手拧螺钉因为受力面小，拧紧的时候手指容易打滑，能施加的压力有限，而T型横柄是整只手握住发力，能提供的压紧力要大很多，适合需要一定压紧力、又不想用扳手快速操作的场景，螺钉的螺纹精度符合通用紧固螺纹的公差要求，和标准M8螺纹孔的适配性好，不会出现拧不动或者间隙过大松动的问题，横柄的表面做了滚花或者防滑处理？不对，从图纸上看横柄是光杆圆柱，实际加工的时候会做表面钝化处理，不会有锋利的边角，操作人员手握的时候不会划伤手，长期使用也不会因为生锈导致横柄和螺杆连接处锈死。在做三维建模的时候，这类标准件要把不同长度规格的参数做成配置项，方便在不同的工装设计里直接调用，不需要每次重复建模，建模的时候要注意横柄和螺杆的同轴度，还有过渡位置的圆角尺寸，保证模型和实际加工出来的零件尺寸一致，在装配体里调用的时候能准确模拟安装空间，避免出现干涉问题，螺纹部分可以采用装饰螺纹线简化建模，减少模型的占用资源，要是需要做运动仿真或者干涉检查，也可以把螺纹牙型精确建模，不过一般工装设计里用简化螺纹就足够满足使用需求。这类压力螺钉虽然是很小的五金配件，但在很多工装和设备里是不可或缺的操作元件，选对合适的长度规格，预留好操作空间，能大幅提升设备和工装的操作便捷性，减少操作人员的辅助操作时间。
