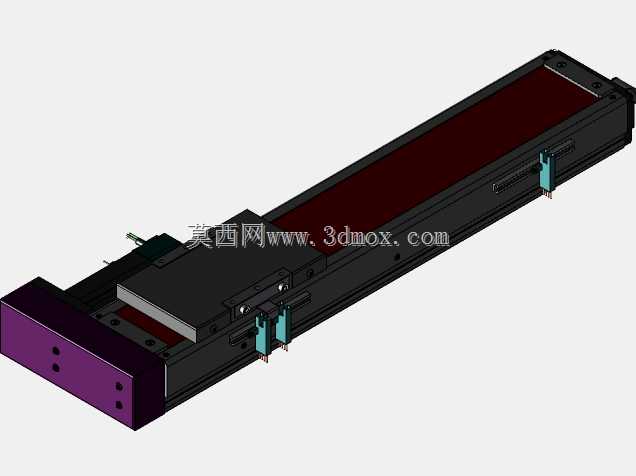

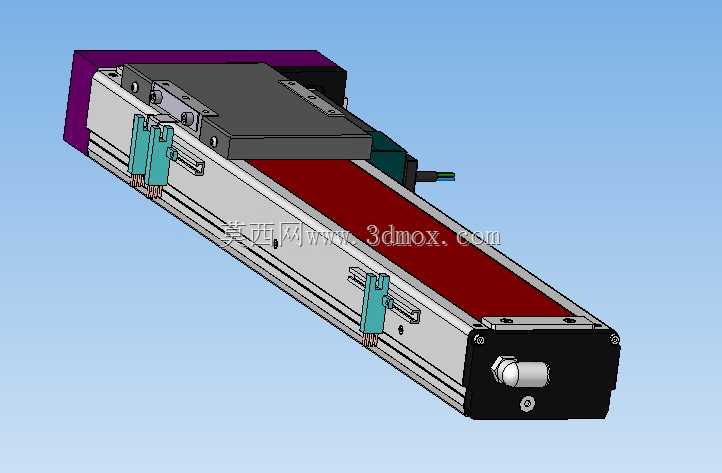

350mm行程右置电机直线运动滑台模组

　　这款直线运动滑台模组在3C电子装配、小型工件分拣、实验室精密位移平台、光伏组件小片搬运等场景中有着极高的适配性，尤其是在安装空间横向受限、驱动端需要布置在模组本体右侧的设备布局里，右置电机的结构设计能大幅减少整机的横向占用空间，避免驱动端与设备侧方的走线槽、机架立柱产生干涉。从实际使用角度出发，350mm的有效行程刚好覆盖多数小型自动化工位的往复运动需求，既不会因为行程过短无法满足工位间的位移要求，也不会因为行程过长导致模组整体刚性下降、高速运行时出现悬臂颤动的问题。

　　在功能特性上，这款模组采用全封闭的铝型材基座设计，基座内部集成了直线导轨与传动丝杠结构，上方的密封钢带可以有效阻挡车间环境中的粉尘、切削碎屑落入传动副内部，相比开式滑台更适合有少量粉尘的机加工上下料、点胶作业场景。滑台的运动滑块上预留了标准的螺纹安装孔位，可直接搭载气动夹爪、点胶阀、视觉检测相机等末端执行器，不需要额外设计转接板，能减少设计人员的出图工作量。右置的电机安装座采用一体化加工成型，电机输出轴与丝杠通过联轴器直连，传动间隙控制在极小范围内，重复定位精度可以满足多数精密装配的要求，同时直连结构也减少了同步带传动带来的回程误差，长期运行的传动效率更稳定。

　　从设计思路来看，这款模组的结构做了多处工程化优化：两端的端盖采用硬质阳极氧化处理，既减轻了整体重量，又能保证安装端面的平面度要求；侧方预留的光电传感器安装槽，可以直接加装原点、正负限位开关，不需要额外在型材上打孔攻丝，现场调试时可以根据实际工位需求快速调整限位位置；滑块两侧的防尘刮片采用耐磨聚氨酯材质，运行时可以刮除导轨表面附着的微小杂质，延长导轨和丝杠的维护周期。在安装边界上，模组的基座底部预留了通长的T型安装槽，既可以从底部穿螺栓固定在设备台面上，也可以通过侧装支架实现水平侧装、垂直倒装的安装方式，适配不同设备的布局需求。需要注意的是，垂直安装时需要根据搭载的负载重量选配带刹车的电机，避免断电后滑块下滑造成设备碰撞。

　　在实际选型搭配时，这款模组可以根据运行速度要求选配不同导程的丝杠，高速工况下选大导程丝杠可以降低电机转速，减少电机发热；低速重载工况下选小导程丝杠可以提升输出推力，保证运行平稳性。模组的出线端做了防折弯处理，电机线缆和传感器线缆可以通过拖链统一收纳，避免设备运行时线缆反复弯折出现断芯问题。整体结构的零件通用性较强，后期维护时更换导轨、丝杠、密封件等易损件都可以直接采购标准件，不需要定制特殊规格的配件，能有效降低设备的全生命周期维护成本。对于结构设计人员来说，这款模组的三维模型可以直接导入设备装配体中进行干涉检查，提前验证安装空间、行程范围是否满足设计要求，减少实物装配时出现的尺寸不匹配问题。
