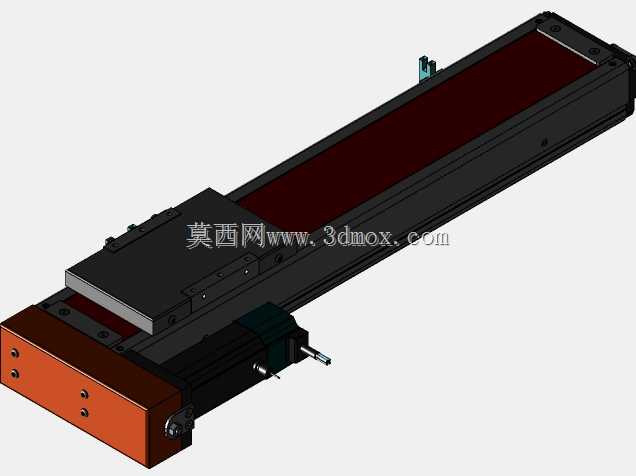

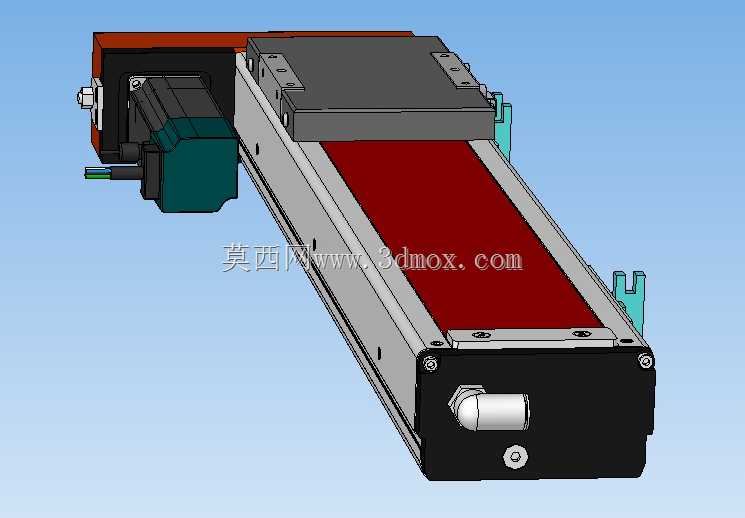

350mm行程左置电机直线滑台模组

　　这款左置电机布局的直线运动模组，核心有效行程为350mm，在3C电子组装、小型零部件分拣、实验室精密位移平台、包装线工位进给等场景中适配性极强，尤其适合安装空间横向受限、电机需要侧置避让周边管线或相邻机构的设备布局场景。不同于常规电机直连或下折安装的滑台结构，该模组将驱动电机布置在滑台行程起始端的左侧位置，电机输出轴通过同步带轮结构与滑台内部的传动组件连接，既压缩了滑台整体的纵向安装尺寸，也避免了电机尾部突出占用滑台后方的安装空间，在多轴拼接搭建龙门结构时，能够有效降低相邻轴系的干涉风险。从结构设计来看，模组主体采用挤压铝型材作为基座承载主体，型材内部集成了直线导轨副与传动组件，

　　上部的滑动台通过密封钢带与两侧的端盖配合实现全封闭防护，能够阻挡车间环境中的粉尘、切削碎屑进入传动区域，适配多尘、有少量切削液飞溅的机加工上下料场景。滑台的侧面预留了标准的传感器安装槽位，可直接加装槽型光电开关实现原点、正负硬限位的位置检测，无需额外设计传感器安装支架，减少整机设计的额外加工件数量。端盖位置预留了润滑注油嘴，可在不拆解滑台的情况下定期对内部导轨、传动部件补充润滑脂，降低日常维护的拆装工作量。安装边界方面，滑台整体截面尺寸紧凑，左侧电机的安装凸台尺寸经过优化，在保证电机连接刚性的前提下，电机外凸尺寸控制在合理范围，安装时可直接通过基座型材上的T型槽或者端盖的安装孔位完成固定，滑动台面上预留了成排布的螺纹安装孔，

　　可直接连接负载工装、吸盘支架、夹爪安装板等末端执行件，无需额外转接板。传动路径上，同步带传动结构自带一定的缓冲减震能力，相比丝杆传动的滑台，运行噪音更低，适合对运行噪音有要求的实验室设备、办公类自动化设备场景，同时350mm的行程刚好覆盖多数小型工位的进给需求，不会因为行程冗余造成不必要的成本浪费与空间占用。在实际选型应用中，该类滑台可单轴使用完成直线往复送料动作，也可通过连接板组合成XY两轴十字滑台、XYZ三轴龙门平台，搭配对应的伺服或步进驱动器，即可实现精准的位置控制，满足点位运动、短距离往复轨迹运动的工艺需求。滑台两端的机械限位块采用聚氨酯缓冲材质，在传感器失效的极端情况下，能够吸收滑动台冲撞到端盖的冲击力，避免内部传动部件因硬碰撞出现变形或损坏，提升设备运行的容错率。密封钢带的张紧结构集成在端部侧盖位置，长期使用出现钢带松弛时，可直接通过端部的张紧螺钉调整钢带张紧度，保证防护结构的密封性能，无需拆解滑台主体结构。
