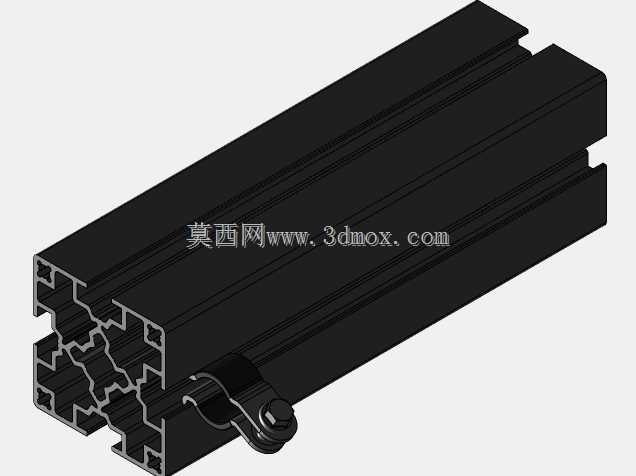

带热收缩外壳的铝型材管道固定金属夹

　　在工业铝型材框架搭建的流体管路布设场景中，这类带塑料热收缩外壳的金属夹具是管路固定环节的常用基础零件，主要适配公称直径16mm的硬质或半硬质管道，完成管道与标准工业铝型材的可靠连接固定。日常设备运维、生产线改造、小型流体工作站搭建过程中，经常会遇到气路、水路、小型润滑管路沿铝型材框架排布的需求，这类夹具就是为解决这类场景下的管路固定问题设计的，相比传统的扎带固定、管卡焊接固定方式，它不需要在铝型材上额外打孔，也不会破坏铝型材表面的阳极氧化层，安装调整都更灵活。从结构设计逻辑来看，这款夹具的金属基体承担核心的夹紧与承载功能，金属部分的弧度完全贴合d16mm管道的外圆周，抱紧时的接触面积足够大，不会因为局部应力过大夹伤薄壁管道，

　　也能避免管道长期使用中出现的松动窜动问题。外层的塑料热收缩外壳并不是多余的装饰结构，一方面它可以在金属夹和管道之间形成缓冲层，隔绝金属基体与管道外壁的直接接触，对于PVC、PU这类非金属管路来说，能避免长期接触金属产生的材质老化加速问题，也能防止金属夹边缘的毛刺划伤管壁；另一方面热收缩外壳包裹住金属夹的冲压边缘，能避免安装调试过程中锋利的金属边角划伤操作人员，同时也能在一定程度上隔绝外界水汽，减缓金属基体的锈蚀速度，在有少量切削液、水雾的车间环境里能有效提升夹具的使用寿命。安装边界方面，这款夹具的背部结构完全适配工业铝型材的T型槽安装标准，不需要额外制作转接件，只需要搭配对应规格的T型螺栓和法兰螺母，

　　就可以直接在铝型材的任意槽位固定，安装时可以先将T型螺母预置入铝型材槽内，调整好夹具的轴向位置，对应管道的布设走向微调角度后再锁紧螺栓，不需要提前在铝型材上做定位标记，后期管路调整时只需要松开螺母就可以滑动夹具调整位置，不会在铝型材表面留下安装痕迹。夹具的开合尺寸设计也做了适配优化，当锁紧螺栓达到额定锁紧力矩时，夹具的内圈刚好贴合d16mm管道的外壁，既不会因为夹紧力过小导致管道在压力波动时出现窜动，也不会因为夹紧力过大导致管道截面变形影响流体通流能力。在实际选型使用中，这类夹具通常会按照管路的布设间距每隔300-500mm布置一个，在管路转弯、接头连接的位置需要在距离接头20-30mm的位置额外增设一个夹具，

　　避免管路受流体冲击产生的振动传递到接头位置导致接头松动漏气漏水。相比市面上常见的尼龙材质管夹，这款带金属基体的夹具承载能力更强，在管路存在轻微振动、环境温度稍高的场景下不会出现材质蠕变导致的夹紧力下降问题，而外层的热收缩外壳又弥补了纯金属管夹容易损伤管壁、绝缘性差的不足，兼顾了金属结构的强度优势和塑料材质的缓冲防护优势。在三维建模过程中，这类夹具的建模重点在于金属基体的冲压折弯弧度与T型槽连接结构的尺寸匹配，需要严格对应工业铝型材的槽宽、槽深参数做公差适配，保证安装时夹具背部的定位凸台可以顺利卡入铝型材槽内，不会出现安装错位的问题；热收缩外壳的厚度通常控制在0.8-1.2mm，建模时不需要单独拆分热收缩工艺的细节结构，只需要按照包裹后的整体外形做实体建模即可，重点保证外壳与金属基体的贴合度，以及外壳内圈与管道外壁的间隙控制在合理范围，避免实际装配时出现外壳与管道干涉的问题。对于做铝型材设备框架设计、流体管路布设的工程师来说，这类标准夹具的三维模型可以直接调用到装配体中，不需要重新绘制，能有效提升管路排布的设计效率，也能在设计阶段提前验证管路固定位置的合理性，避免现场安装时出现夹具与其他零部件干涉的问题。
