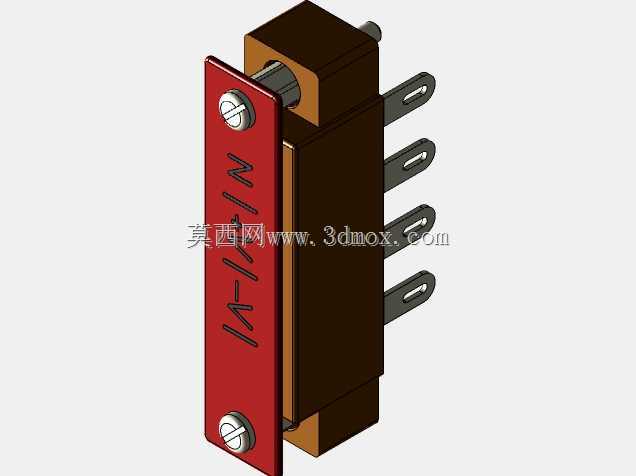

带屏适配四针连接结构件设计

　　在工业控制屏装调、小型电子设备集成的现场作业里，这类四针连接结构件的使用频率远高于常规紧固件，它不是单纯的板件拼接载体，而是要同时承担屏体侧定位、针脚对位支撑、外部线束端对接限位的多重作用，很多现场装调的故障点，恰恰出在这类看似不起眼的连接构件上——比如针脚对位偏移导致的信号传输中断、板件贴合间隙过大引发的屏体晃动、安装孔位公差不匹配造成的装配应力集中，这些问题都需要在结构设计阶段就逐一规避。做这个结构的三维设计时，最先要敲定的不是板件外形，而是四个针脚的相对位置公差，因为它适配的是带屏幕的组件端，针脚中心距的公差要控制在合理范围内，既不能过紧导致插装时针脚弯折，也不能过松造成接插后接触电阻过大，

　　针脚周边的让位槽深度要匹配屏体侧的凸台高度，避免装配后屏体面板和连接板之间出现虚位，长期受振动环境影响时产生松脱。从安装边界来看，板件的整体轮廓要适配屏体后侧的安装仓尺寸，四个固定孔的位置要和仓体内的预埋螺柱完全对齐，孔位周边做了局部加厚处理，因为螺丝锁紧时的压应力如果直接作用在薄板材上，很容易造成板件变形，进而拉扯针脚导致接触不良，加厚区域的高度刚好和仓体的限位台阶齐平，装配时板件推入仓体就能自动找准位置，不需要反复调整对位，能大幅提升现场装配的效率。板件的边缘做了小尺寸的倒角处理，不是为了外观好看，而是避免装配时板件锐角刮伤屏体后侧的排线，很多现场装配的排线绝缘层破损问题，都是因为结构件边缘未做倒角处理，

　　操作时稍不注意就会划坏线材，造成不必要的返工。针脚的伸出长度也经过反复校核，伸出过短会导致接插深度不足，设备受振动时容易脱接，伸出过长则会在装配时顶到屏体后侧的电路板元件，造成元件虚焊甚至损坏，最终确定的伸出长度刚好满足接插件的锁止深度要求，接插到位后能听到清晰的锁止卡扣声，不需要额外做拉力测试就能确认连接到位。在功能设计上，板件表面预留了两个小型的定位凸点，和屏体后侧的定位凹槽对应，装配时凸点卡入凹槽就能完全限制板件的转动自由度，哪怕固定螺丝没有完全锁紧，板件也不会出现偏移，这对于需要在狭小空间内作业的装调场景非常实用，操作人员不需要一手扶着板件一手拧螺丝，能单手完成装配操作。考虑到部分应用场景会存在冷凝水、粉尘的影响，

　　板件在针脚和固定孔之间做了简易的挡边结构，能阻挡大部分顺着屏体缝隙流入的粉尘和冷凝水直接接触针脚，降低针脚氧化锈蚀的概率，延长连接结构的使用寿命。做三维建模的时候，特意把所有的配合公差都在模型里做了标注，包括针脚的位置度公差、固定孔的孔径公差、板件的平面度公差，后续加工时不管是采用钣金冲压还是注塑成型，都能直接参考模型里的公差要求做工艺调整，不需要二次测绘核对。另外板件的厚度选择也经过考量，太薄会导致整体刚性不足，接插时板件变形影响针脚对位，太厚则会占用过多的安装仓空间，挤压屏体后侧的排线布线空间，最终选定的厚度既能保证接插时的结构刚性，又不会给仓内布线造成额外阻碍。很多设计人员做这类连接构件时，往往只关注孔位是否对齐，忽略了实际装配时的操作便利性和长期使用的可靠性，比如没有做定位结构导致装配效率低，没有做边缘倒角导致线材破损，没有考虑公差匹配导致接插故障，这些细节恰恰是区分合格设计和冗余设计的关键。这个四针连接板的设计，完全是从现场实际装调和长期使用的角度出发，没有多余的装饰结构，每一处结构特征都对应实际使用中的某个需求点，不管是用来做设备维修的替换件，还是做新设备集成的配套结构，都能直接适配对应的安装场景，不需要再做额外的结构修改。
