带铰链弹簧手柄的锁紧调节螺母结构

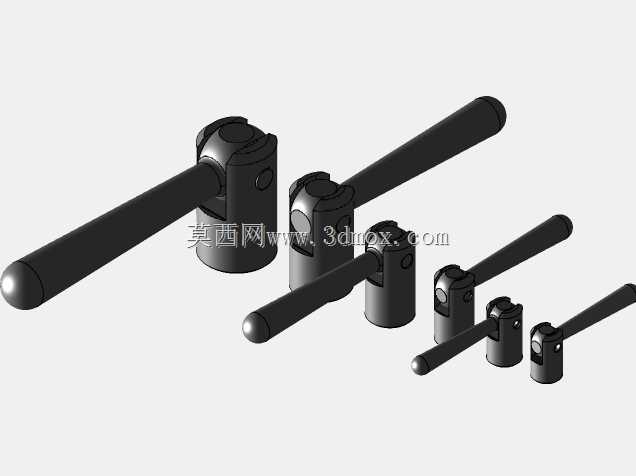

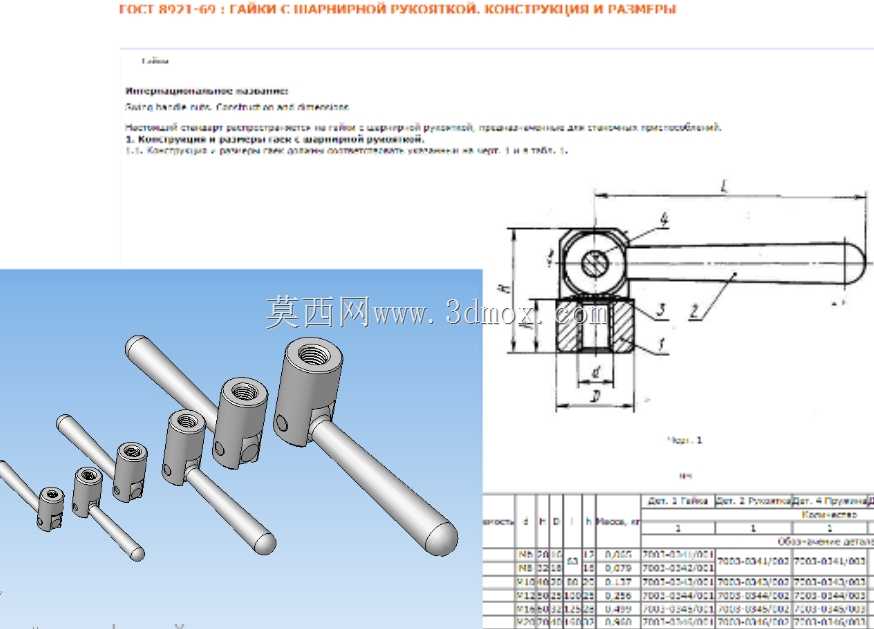

　　这类带铰链弹簧手柄的螺母，在工装夹具、小型检测设备、可调式工位器具的手动锁紧环节应用十分广泛，区别于普通六角螺母需要配套扳手操作的特性，它自带可翻折的铰链手柄，操作人员无需额外工具，徒手即可完成拧紧与松脱动作，在需要频繁调整工位、快速拆装锁紧的作业场景下，能大幅降低操作辅助时间，提升工位调整的效率。从结构功能上看，螺母主体为标准内螺纹结构，适配M6到M20区间的常用公制外螺纹杆件，侧面通过销轴铰接金属手柄，手柄与螺母本体的接触面设计有匹配的齿形咬合结构，内置的弹簧提供持续的轴向顶紧力，当手柄扳动到与螺母轴线垂直的锁紧位置时，齿面完全咬合，此时扳动手柄即可带动螺母旋转实现拧紧，达到预设锁紧力矩后，

　　可将手柄绕铰链销轴翻折到与螺纹轴线平行的位置，避免手柄突出在设备外侧造成磕碰、勾挂，或是在狭小安装空间内干涉其他部件运动；当需要松脱螺母时，只需将手柄扳回垂直位置，即可再次带动螺母旋转，弹簧的预紧力能保证手柄在非操作状态下不会随意晃动脱出咬合位置，即使在设备存在小幅振动的工况下，也能保持锁紧状态的可靠性，不会出现手柄自行松脱导致螺母回转的问题。设计这类零件时，首先要匹配对应规格螺纹的标准螺母基体尺寸，保证内螺纹的精度符合普通连接螺纹的公差要求，确保和配套螺杆的旋合顺畅，不会出现卡滞或旷量过大的问题；铰链销轴的安装孔位置需要经过受力校核，保证扳动手柄施加拧紧力矩时，销轴的剪切强度、

　　螺母基体的局部挤压强度能满足对应螺纹规格的最大拧紧力矩要求，避免操作时出现孔位开裂、销轴变形的失效情况；弹簧的选型需要兼顾两个维度的需求，一方面要提供足够的顶紧力，保证手柄咬合齿在锁紧状态下不会因为设备振动滑脱，另一方面弹力不能过大，否则操作人员翻折、扳动手柄时需要施加过大的按压力，会降低操作的顺畅度；手柄的长度设计也需要结合对应螺纹规格的推荐拧紧力矩计算，保证普通人徒手施力时就能达到所需的锁紧力矩，不需要额外加力杆辅助，同时手柄末端做圆滑过渡处理，避免操作时划伤手部。从安装边界来看，不同螺纹规格的螺母本体外径、厚度尺寸均对应标准六角螺母的外形尺寸，可直接适配原有普通螺母的安装空间，不需要额外扩大安装位的开孔尺寸；

　　手柄翻折后的整体外轮廓尺寸要纳入安装空间校核，当手柄翻折到贴合螺杆轴线的收纳位置时，其外伸长度不会超出安装区域的边界，不会和周边的管线、其他结构件产生运动干涉；咬合齿的齿形角度设计为90度直角齿，保证传力时的接触面积足够，不会因为齿面角度过陡出现滑齿，同时齿部做淬火硬化处理，提升耐磨性能，保证多次反复扳动操作后齿面不会出现磨损塌陷，延长零件的使用寿命。在实际设备选型应用中，这类螺母常被用在木工机械的靠山调节、工装夹具的快速压紧、输送线的挡边位置调整、小型实验设备的试件装夹等场景，这些场景的共同特点是锁紧力不需要达到大规格螺栓的高强度预紧要求，但需要频繁调整位置，且操作位置往往空间有限，不方便使用扳手等工具，带铰链弹簧手柄的结构刚好匹配这类使用需求，既保证了足够的锁紧力，又兼顾了操作的便捷性和安装空间的紧凑性。建模过程中需要重点关注铰链部分的配合间隙，销轴和手柄、螺母基体的孔位之间要保留合理的转动间隙，保证手柄转动、翻折时没有卡滞，弹簧的安装腔尺寸要匹配弹簧的自由长度和压缩量，保证弹簧装配后有足够的预压缩量，不会在手柄翻折时出现弹簧脱出的问题；咬合齿的配合面要保证贴合度，当手柄处于锁紧位置时，所有齿面能完全接触，避免局部受力过大导致齿部过早损坏。
