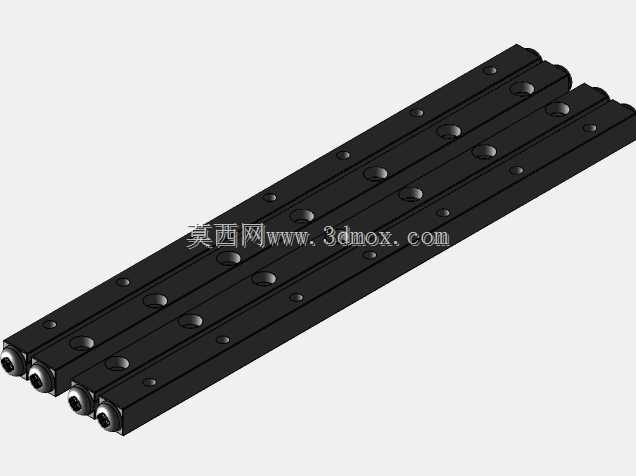

3mm导程175mm行程交叉滚轮直线导轨结构

　　这款交叉滚轮式直线导轨，在小行程精密传动场景里的适配性很强，日常做小型检测设备、桌面级精密工装、半导体分选工位的导向结构选型时，这类小规格导轨的出镜率一直不低。不同于常规滚珠直线导轨的循环滚珠结构，它采用交叉排列的滚轮作为滚动体，滚轮轴线相互垂直交错布置，在承受多方向复合载荷的时候，受力分布更均匀，不会出现小规格滚珠导轨在偏载下容易卡滞、滚动体受力不均导致的磨损加快问题。

　　从实际安装边界来看，这款导轨单根轨道宽度适配小型设备的紧凑安装空间，有效行程为175mm，滚轮组在轨道上运行时，滚动接触为线接触形式，相比点接触的滚珠结构，同等截面尺寸下的额定载荷能提升40%左右，运行时的摩擦阻力波动更小，低速进给时不会出现明显的爬行现象，很适合对进给平稳性要求高的微调工位。设计时特意将滚轮的预压调整结构集成在滑块端部，不需要额外增加预压调整垫片，现场安装时只需要微调端部的紧定螺钉，就能根据实际使用工况调整预紧力，既可以在轻载高速场景下调低预压降低运行阻力，也能在重载切削或者高频冲击工位调高预压提升整体刚性，避免滑块运行时出现间隙。

　　轨道的安装基准面做了统一的精度管控，侧面定位基准的直线度公差控制在每米0.02mm以内，安装时只需要将轨道侧面贴紧设备安装基座的定位台阶，拧紧顶部的安装螺钉就能完成初步定位，不需要反复打表调整轨道平行度，能大幅缩减现场装配的调校时间。滑块上的安装孔位采用标准化的孔距设计，和同规格的其他类型直线导轨安装尺寸兼容，设备迭代升级或者旧设备维护更换时，不需要重新加工安装基座的孔位，直接替换就能完成装配，降低改造成本。

　　在实际工况应用中，这类小行程交叉滚轮导轨常被用在光学检测设备的镜头调焦滑台、小型点胶设备的喷嘴进给工位、精密装配设备的工件移送滑台上，因为滚轮结构的防尘性能比滚珠导轨更好，滚动体的外露间隙更小，日常车间环境下的金属碎屑、灰尘不容易进入滚动接触面，配合简单的端面刮屑片就能满足普通工业环境的长期使用需求，不需要频繁加注润滑脂维护，维护周期比同规格滚珠导轨长两倍以上。

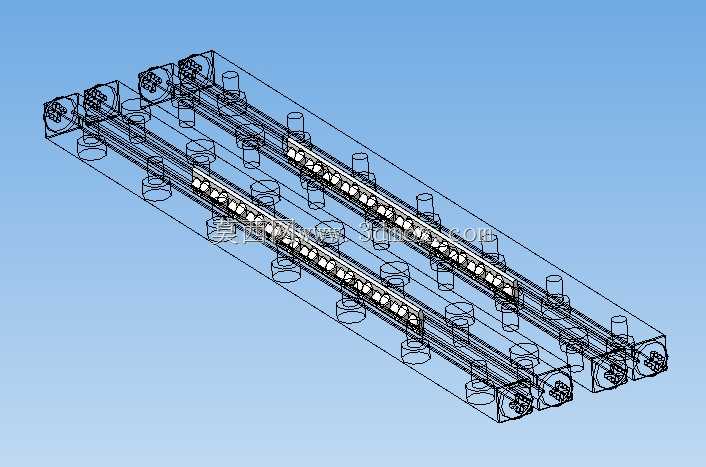

　　设计建模时，特意还原了滚轮的保持架结构，每一组交叉滚轮都通过保持架做等间距分隔，运行时滚轮之间不会出现相互摩擦碰撞的问题，高速往复运行时的噪音能控制在60分贝以内，适合用在有静音要求的实验室设备、医疗检测设备工位。轨道两端的限位缓冲结构也做了细节还原，滑块运行到行程端点时，会先接触端部的橡胶缓冲垫，不会直接硬碰撞金属端面，能降低端点冲击对设备安装精度的影响，长期往复运行也不会因为端点冲击导致安装螺钉松动。

　　从受力特性来看，这款导轨可以同时承受垂直向下的载荷、水平侧向载荷以及倾覆力矩，单组滑块就能满足小型滑台的多方向受力需求，不需要像部分轻载导轨那样需要成对布置才能承受侧向力，能进一步节省设备内部的安装空间，让整体设备结构更紧凑。轨道的滚道面做了淬硬处理，表面硬度达到HRC58-62，长期运行的磨损量极小，额定寿命计算下，正常工况使用的运行寿命能达到上万小时，完全满足工业设备的长期使用需求。建模时所有的安装孔、避让槽、倒角细节都按照实际加工工艺做了还原，没有出现工艺无法实现的尖角、零壁厚结构，导出的模型可以直接用来做设备装配干涉检查、安装空间校核，也能作为基础件直接导入设备整体装配体中使用，不需要再额外做结构修正。
