带交叉滚轮的长行程精密直线导轨

　　在精密滑台、检测工位、小型装配专机以及需要有限行程往复导向的机构里，普通滚珠直线导轨往往受安装空间、预紧调节方式或行程比例限制，而交叉滚轮式线性导轨能够在较窄的安装宽度内提供稳定、平顺、低摩擦的直线运动约束。这套结构围绕两根平行布置的长导轨本体展开，滑块沿导轨方向做直线往复，内部通过交叉排列的滚轮与滚道接触，把滑动摩擦转化为滚动摩擦，使运动阻力明显降低，同时在垂直载荷、侧向载荷和偏置力矩下保持较好的刚性。

　　从实际使用场景看，这类导轨常见于光学检测平台、半导体辅助工装、精密量仪、医疗设备进给机构、实验台位移单元以及轻载自动化模组。它不追求大型机床那种重载切削能力，而更强调有限行程内的定位重复性、运动顺滑性和布局紧凑性。设备运行时，执行件安装在导轨滑块或移动板上，外部动力可由丝杠、同步带、气缸或手动微调机构提供，导轨本身承担导向和承载任务。交叉滚轮在滚道间循环接触，运动过程中没有明显的粘滞滑移，低速微动时尤其有利于减小爬行现象。

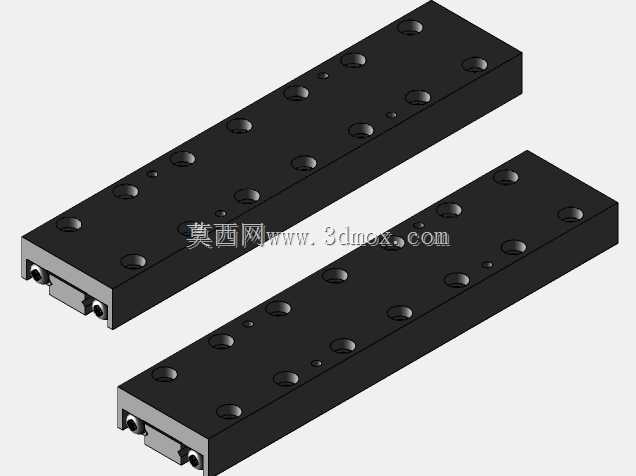

　　结构设计上，导轨主体采用长条矩形截面，外形边界规整，便于嵌入设备底板或立板。导轨面上预留了多个安装孔位，孔位沿长度方向分布，可通过螺钉直接固定在安装基准面上；移动部件一侧同样设置连接孔，方便与工作台、夹具板或检测支架对接。滚轮组件保持在滑块与导轨之间，交叉布置的方式使接触点在不同方向上分担载荷，既约束上下方向位移，也限制左右偏摆。相比单排滚动体结构，这种布置在承受侧向力和翻转力矩时更有优势，适合安装面存在偏载或执行端带有悬臂的场合。

　　该导轨的有效行程覆盖较长距离，整体长度与行程之间保留了必要的端部余量。端部结构不仅用于限制滑块极限位置，也为滚轮保持、防尘和装配维护留出空间。设计时需要重点核对安装平面的平面度和两根导轨之间的平行度；若底座加工变形较大，即使导轨本身精度较高，也会造成滚轮接触不均、运行阻力增大或局部预紧过紧。对于多导轨并联使用的设备，应先确定主基准导轨，再以其为参照调整副导轨，避免强行锁紧导致内部滚动体受力异常。

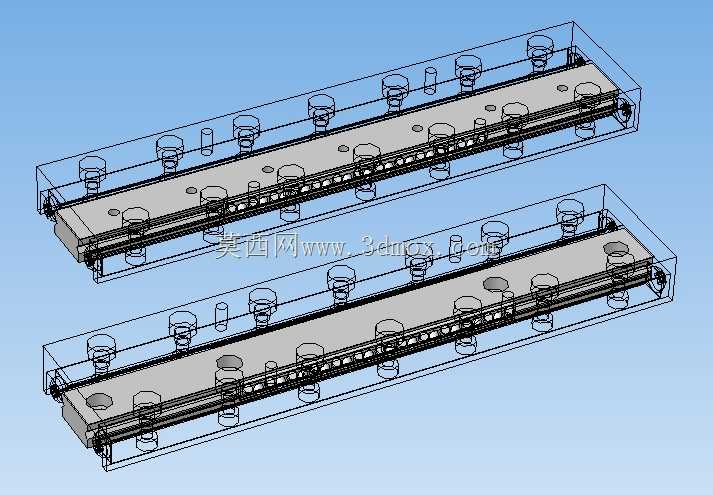

　　建模时需要把导轨条、滑块体、滚轮、保持件、安装孔、端部限位和连接界面完整表达出来。外形尺寸方面，应关注导轨总宽、总高、长度方向孔距、端部孔边距、滑块厚度以及螺钉头沉孔空间。安装边界不仅包括导轨底面与设备基面的接触区域，还包括滑块上方移动板的压紧范围、侧向管路与传感器的避让空间，以及行程两端的机械限位位置。若在三维布局中直接调用该模型，应同步检查全行程范围内移动件与固定框架、拖链、线缆和防护罩之间是否存在干涉。

　　从选型思路看，轻载、高频、短中行程且要求响应灵敏的机构更适合采用这类交叉滚轮导轨；若设备承受大冲击、重切削或长寿命连续高负载，则需要结合载荷计算、安全系数和润滑条件重新评估。导轨的预紧状态会直接影响手感与刚性，预紧过小可能出现间隙，预紧过大则会增加摩擦和磨损。装配过程中应保持滚道清洁，避免铁屑进入滚轮循环区域；在粉尘较多的车间环境中，可增加防护罩或刮屑片，以维持滚动接触面的稳定状态。

　　整体而言，该线性导轨结构简洁，安装接口明确，适合在紧凑空间内构建精密直线运动轴。三维模型能够帮助设计人员在方案阶段完成行程校核、孔位对齐、运动包络检查和周边部件排布，也便于在装配图中直观表达滚轮导向方式与固定关系，减少后期加工装配时因边界不清带来的返工。
