HG-JR73系列交流伺服电机三维结构

　　这款交流伺服电机的三维结构还原，完全围绕工业现场实际安装与选型需求搭建，没有做多余的外观美化，所有结构细节都对应实物的装配逻辑。在自动化生产线、数控机床进给轴、工业机器人关节、包装机械送料机构这类对位置控制精度、转速响应速度有高要求的场景里，这类伺服电机是核心执行部件，区别于普通异步电机的地方在于它可以配合驱动器实现闭环的位置、转速、转矩控制，响应延迟控制在毫秒级，低速运行时不会出现普通电机的爬行抖动问题。

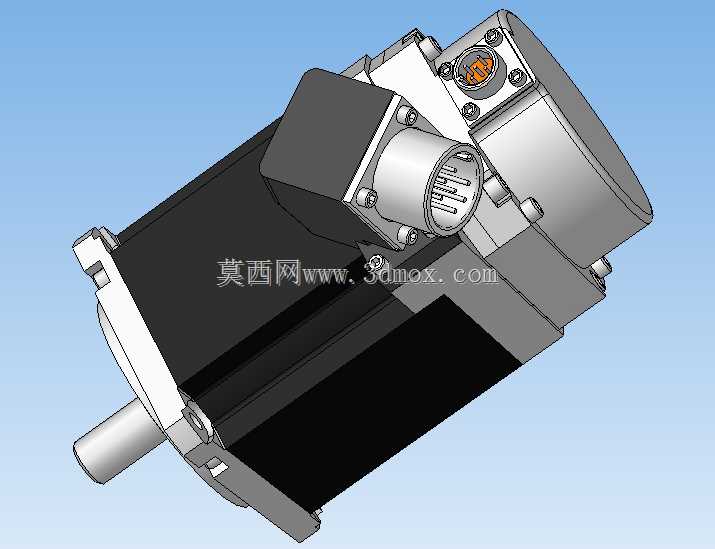

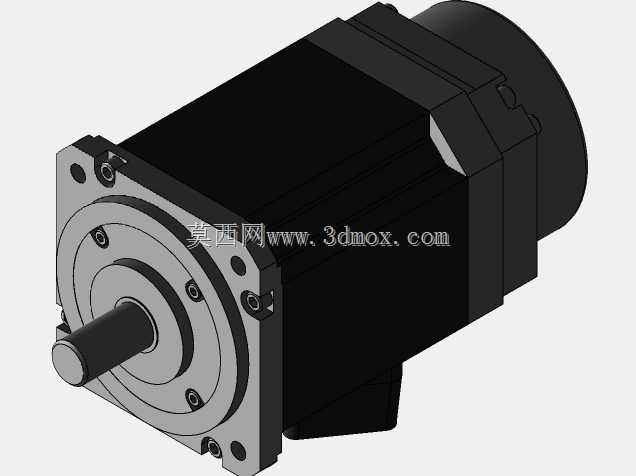

　　从结构设计逻辑来看，模型完整还原了电机本体的几个核心安装边界：输出轴端的法兰安装面做了精准的止口限位结构，止口直径、安装孔的孔位分布、轴伸长度与轴径尺寸都严格对应实物参数，选型人员可以直接把这个模型导入设备装配体里，核对安装空间是否干涉，不需要再手动测量绘制安装轮廓。电机尾部的编码器防护结构、侧面的动力与编码器连接器接口都做了1:1还原，连接器的插针排布、接口朝向都和实物一致，布线设计时可以直接在装配环境里规划线缆弯折半径，避免现场安装时出现线缆长度不足、接口与周边结构件磕碰的问题。

　　电机本体的外壳采用方形与圆弧结合的结构设计，不是单纯的圆柱形外壳，这种设计一方面是增加外壳的散热面积，电机长时间高负载运行时，外壳的加强筋结构可以提升散热效率，降低绕组温升；另一方面方形的安装基准面可以方便现场安装时打表找正，不需要额外制作找正工装，输出轴的同轴度调整效率更高。模型里也还原了电机后端的手动释放刹车结构（对应带刹车版本的扩展接口），如果是垂直轴安装的场景，这个结构可以在设备断电时手动解除轴锁，方便调试阶段调整轴位置，避免垂直负载下坠。

　　在实际设备设计过程中，这类伺服电机的选型往往需要核对多个安装边界：比如电机本体的总长是否会和设备尾部的走线槽干涉，法兰安装面的凸台高度是否适配设备的安装板开孔，输出轴的键槽尺寸是否匹配联轴器的锁紧要求，连接器的出线方向是否预留了足够的线缆弯折空间。这个三维模型把这些容易被忽略的细节都做了还原，结构工程师在做整机装配时，可以直接调用这个模型做干涉检查，不需要等实物采购回来再核对尺寸，能大幅缩短设备设计的迭代周期。

　　从功能特性对应的结构设计来看，电机的转子部分做了隐式的结构还原（外壳做了半透明示意的话可以看到内部定转子的相对位置），高响应的特性来源于转子的低惯量设计，所以电机本体的轴向尺寸做了优化，在保证输出扭矩足够的前提下，尽量缩短转子长度降低转动惯量，这也是为什么同功率的伺服电机比普通变频电机轴向尺寸更紧凑的原因。模型里的密封结构也做了体现，法兰端盖和本体结合处的密封槽、输出轴的油封安装位都有对应的结构，适配工业现场有切削液、粉尘的加工场景，防护等级可以达到IP65的结构要求，不需要额外加装防护套就可以用在机加工设备的进给轴位置。

　　很多工程师在选型初期容易忽略连接器的突出尺寸，导致设备安装后电机侧面的线缆和周边护板距离太近，长期运行时线缆磨损出现短路故障，这个模型把侧面连接器的突出高度、插头插拔需要的预留空间都做了准确还原，布线设计时可以提前预留出足够的操作空间，后期维护时插拔插头不需要拆解周边的护板结构。另外电机顶部的吊环安装孔也做了还原，大功率版本的电机重量较大，安装时可以通过吊环起吊，避免人工抬装时出现磕碰损坏编码器的问题，这个细节在很多简化的电机模型里都会被省略，实际装配时如果没有预留吊环的操作空间，现场安装会非常麻烦。
