大功率交流伺服电机HG-JR180K24W0C结构设计

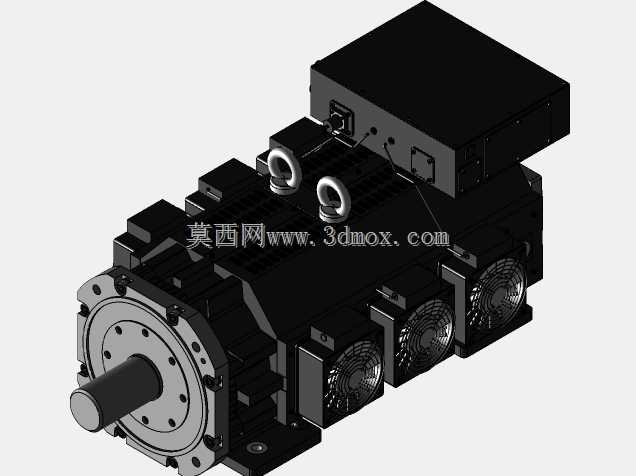

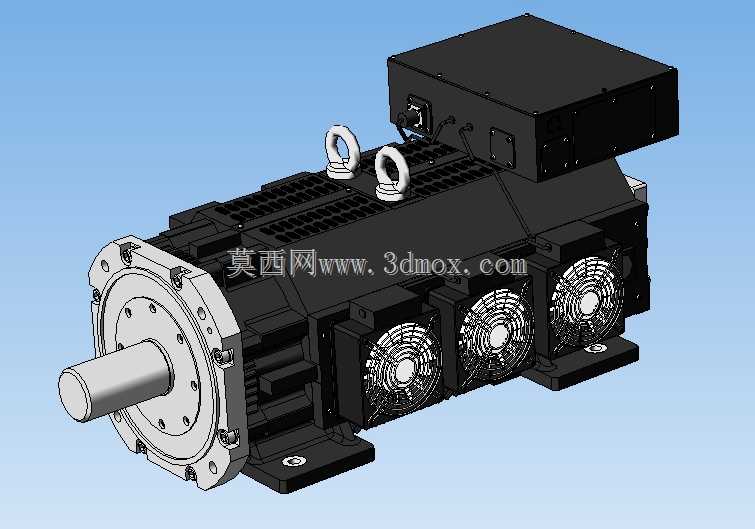

　　这款大功率交流伺服电机的三维结构，完整还原了设备从动力输出端到散热尾段的全部装配细节，在重载工业传动场景的选型适配中具备很高的参考价值。从实际应用场景来看，这类大扭矩伺服电机多配套于大型注塑机锁模机构、重型机床进给轴、大吨位压力机滑块驱动单元、长行程重载桁架机械手平移轴等需要高动态响应、大扭矩输出的工位，区别于小功率伺服电机的轻载高速特性，该型号电机的输出扭矩冗余量设计充分考虑了重载工况下的瞬时过载需求，能够在3倍额定负载的短时冲击下保持输出轴的位置精度，不会出现丢步或位置偏移的问题。

　　从结构设计思路来看，输出端采用法兰式安装结构，安装止口的公差配合选取H7/k6过渡配合等级，能够保证电机与设备安装面的同轴度误差控制在0.02mm以内，避免输出轴承受额外的径向弯矩。输出轴采用渐开线花键配合结构，相比普通平键连接，花键结构能够承载更大的传递扭矩，同时在频繁正反转的工况下，键连接侧面的挤压应力分布更均匀，不会出现平键滚键、键槽崩裂的失效问题。轴端的密封采用双唇口骨架油封，能够在设备存在切削液飞溅、粉尘弥漫的车间环境下，有效阻挡外界杂质进入电机前轴承腔，延长轴承的维护周期。

　　电机本体的散热结构设计是这款大功率型号的核心特点，机壳侧面沿轴向布置三组独立的轴流散热风扇，风扇供电回路与电机主绕组回路独立设计，即使电机处于低速大扭矩运行状态，散热风扇依然能够保持额定转速运行，避免传统自带风扇电机在低速段散热不足导致的绕组温升过高问题。机壳表面的散热筋沿轴向平行布置，筋条高度12mm，厚度3mm，相邻筋条间距8mm，既保证了足够的散热接触面积，也不会因为筋条过密导致加工过程中出现积屑、压铸成型缺陷。电机顶部的吊环采用M16规格的旋转吊环结构，能够在电机吊装过程中根据起吊角度调整受力方向，避免固定式吊环在斜拉时出现应力集中断裂的风险，吊环的安装位置经过重心校核，起吊时电机输出端略高于尾端，方便安装对位时调整法兰面的贴合角度。

　　电机尾部的驱动模块采用一体化集成设计，将伺服驱动器的功率单元与电机本体直接连接，省去了传统伺服系统中驱动器到电机的长距离动力线缆与编码器线缆，减少了线缆传输过程中的信号干扰与功率损耗，这种集成式设计在紧凑安装空间的设备上优势尤为明显，不需要单独预留驱动器的安装电柜空间。驱动模块的外壳采用压铸铝材质，表面做导电氧化处理，既具备足够的电磁屏蔽能力，也能辅助功率元件散热，模块侧面的防水接头采用IP67防护等级，能够适配潮湿、多油污的工业现场环境。

　　从安装边界尺寸来看，电机法兰安装面的定位孔采用6个M12螺栓均匀布置，螺栓孔分布圆直径180mm，输出轴伸出长度65mm，轴径48mm，电机本体总长度（不含驱动模块）420mm，总宽度（含散热风扇外罩）260mm，总高度（含吊环收起状态）225mm，安装底座的两个定位键槽宽度18mm，键槽间距220mm，能够直接适配标准重型伺服电机的安装基座，不需要额外做安装板的定制加工。电机尾部的编码器采用高分辨率绝对值编码器，断电后能够记忆当前轴位置，设备重新上电后不需要执行回零操作，能够减少设备的开机准备时间，编码器的防护结构与电机主腔体完全隔离，即使主腔体出现轴承润滑脂渗漏，也不会污染编码器码盘，保证位置检测精度的长期稳定性。

　　在实际选型匹配过程中，这款电机的转动惯量经过优化设计，转子惯量与负载惯量的匹配范围可以放宽到15倍，相比普通伺服电机5-10倍的惯量匹配要求，在大惯量负载比如大型回转工作台、重型传送带驱动场景下，不需要额外加装惯量匹配减速机，能够简化设备的传动链结构，减少传动环节的背隙误差。电机绕组采用H级绝缘等级，能够承受最高180℃的绕组温升，在环境温度40℃的车间内连续额定运行时，绕组温升稳定在100K以内，预留了足够的温升余量，不会因为夏季车间环境温度升高出现电机过热报警停机的问题。
