带制动功能的三菱HG-JR73B交流伺服电机

　　这款带制动器的交流伺服电机，是工业传动场景里实现高精度位置控制、转速调节同时兼顾断电锁止需求的核心驱动部件，常见于数控加工中心进给轴、自动化生产线移栽机构、垂直升降类负载、工业机器人关节驱动等对停机位置保持有硬性要求的工位，能避免设备断电后负载受重力或外力作用出现滑移、坠落，保障设备运行与停机阶段的安全性。

　　从实际功能特性来看，该伺服电机本体集成了电磁失电制动器，制动器与电机后端同轴布置，正常供电状态下制动器摩擦副完全脱开，不会给电机输出轴带来额外转动阻力，保证电机动态响应速度与额定扭矩输出不受影响；当设备断电或者触发安全停机信号时，制动器内部弹簧会快速推动摩擦片压合，依靠摩擦力锁止输出轴，锁止扭矩匹配电机额定输出能力，可在额定负载下实现可靠的位置保持，不会出现溜轴问题。电机本体采用高磁密稀土永磁转子设计，定子绕组经过优化排布，低速运行时扭矩波动小，高速段输出扭矩衰减小，能覆盖从每分钟几十转到数千转的宽调速范围，搭配对应的伺服驱动器可实现微米级的位置定位精度，满足精密装配、精密加工类设备的驱动要求。

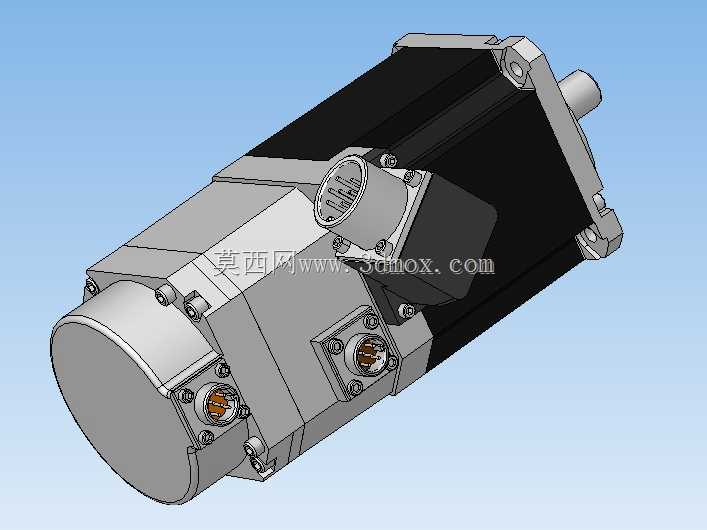

　　在设计思路上，这款电机采用了集成化的结构布局，将制动器、编码器、动力接线座、制动接线座全部整合在电机本体上，没有额外的外置制动模块，大幅减少了设备安装时的布线工作量与安装空间占用。电机外壳采用一体铸造成型的铝质壳体，表面做了散热筋结构优化，自然散热条件下即可满足额定工况的散热需求，不需要额外加装散热风扇，降低了运行时的风噪与振动。输出轴采用标准的圆柱轴带键槽结构，可适配同步轮、联轴器、行星减速机等多种常用传动连接件，安装适配性强。电机侧的两个接线座分别对应动力回路与编码器、制动器回路，接线座采用快插式航空接头设计，接头处带密封橡胶圈，防护等级可满足车间常规多尘、少量溅油的使用环境，接线时不需要拆开电机端盖，直接对准接头卡扣插入即可完成连接，现场装配效率更高。

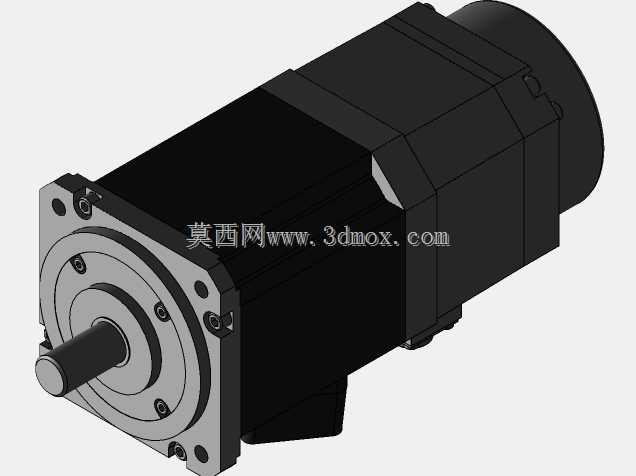

　　从安装边界与尺寸配合来看，该款750W功率等级的伺服电机，安装法兰采用标准的方形法兰结构，法兰止口尺寸、安装孔位间距符合通用伺服电机的安装尺寸规范，可直接替换同功率等级同安装尺寸的其他品牌伺服电机，不需要对设备安装板做额外的改孔加工。电机本体的轴向长度因为集成了制动器，比同功率不带制动的电机略长，在做设备结构布局时需要预留出对应的轴向安装空间，避免和周边的结构件出现干涉。输出轴的轴径、键槽尺寸均符合对应功率段的行业通用标准，选配联轴器、传动轮时不需要做特殊的轴孔定制。电机的制动器供电为独立回路，接线时需要单独匹配对应的制动电源模块，不能和电机动力回路混接，避免出现制动逻辑错误。另外电机后端的编码器为高分辨率绝对值编码器，安装时不能敲击后端盖，避免编码器码盘出现碎裂或者偏移，导致定位精度丢失。

　　在实际选型应用时，需要注意制动器的作用是停机位置保持，不能用来做动态减速制动，动态减速过程需要依靠伺服驱动器的再生制动功能完成，否则会造成制动器摩擦片快速磨损，缩短使用寿命。垂直轴应用场景下，除了依靠电机制动器锁止，还建议额外加装机械防坠结构，形成双重安全保障。电机安装时要保证安装面的平面度公差在要求范围内，法兰连接螺栓要按照规定的扭矩对角拧紧，避免电机运行时出现同轴度偏差带来的振动、轴承磨损加快等问题。日常维护时只需要定期检查接线接头的紧固情况、电机表面的散热筋是否被积尘堵塞，不需要做额外的拆解保养，本体内部的轴承采用长寿命润滑脂封装，可满足数万小时的运行寿命要求。
