工程管线配套U型橡胶阻尼固定件

　　做工业管线布设的结构设计时，最容易忽略的就是管线与刚性支架接触位置的振动磨损问题，尤其是在有持续动力扰动的工程场景里，比如厂区动力管网、设备外接管线、建筑机电配套管线这类场景，管线本身会随介质流动、设备运行产生持续微幅振动，如果直接用金属抱箍硬连接，不仅会在接触面磨穿管线外壁，长期振动还会导致连接螺栓松动，甚至引发管线脱落泄漏的故障，这款U型结构的橡胶阻尼固定件，就是针对这类痛点设计的配套固定部件。

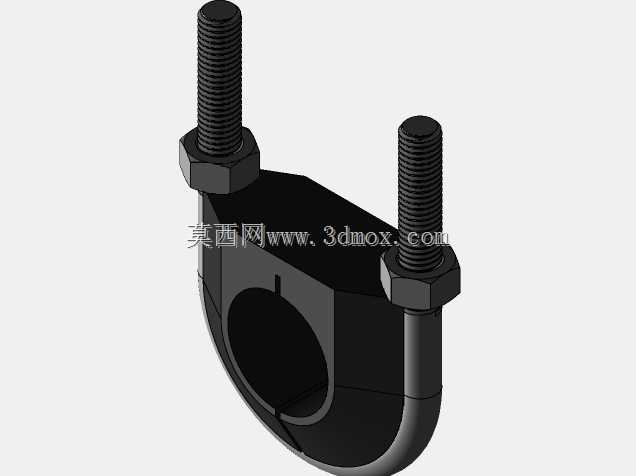

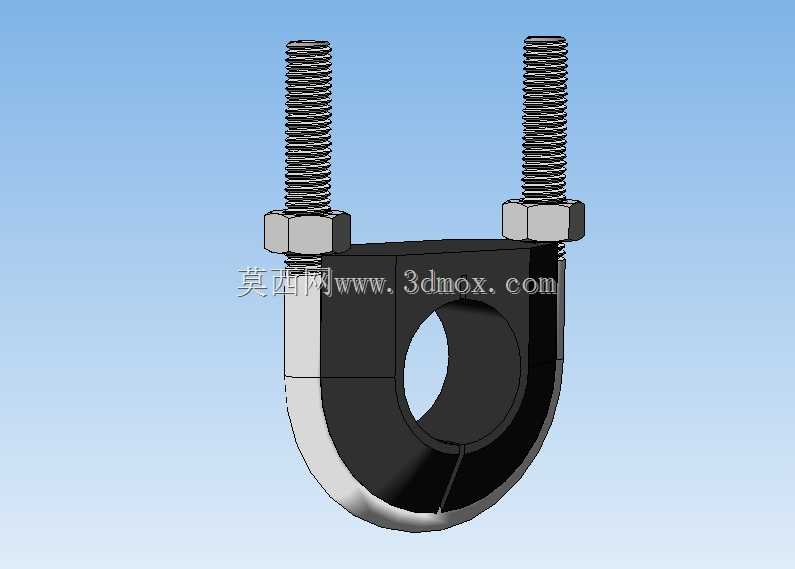

　　从结构设计逻辑来看，这款阻尼件采用分体式U型金属骨架作为承力主体，骨架内侧全包覆丁腈橡胶阻尼层，橡胶层直接与被固定管线外壁接触，既可以通过橡胶的形变吸收管线传递的微幅振动，阻断振动向安装支架传递的路径，也能避免金属骨架直接接触管线外壁造成的防腐层磨损、硬接触压痕问题。配套的两根全螺纹螺柱配合六角锁紧螺母，安装时可以根据管线的实际外径微调锁紧行程，不需要额外加工适配的安装孔位，适配现场安装的公差容错率更高。

　　实际选型应用时，这款阻尼件适配外径25mm的工程管线，不管是穿线用的电工套管、小口径流体输送硬管，还是通讯布线的防护套管，都可以通过这个部件固定在墙面、设备机架、管线支架上。安装边界上，两根螺柱的中心距与U型骨架的开口宽度匹配，安装时只需要在固定基座上加工两个对应中心距的穿栓孔，将螺柱穿过基座孔位后锁紧螺母即可完成固定，不需要额外的焊接、铆接工序，现场拆装维护的效率很高。

　　从功能特性上看，全包覆的橡胶层除了隔振减磨的作用，还能起到一定的密封防尘效果，避免固定位置的管线表面积水积灰造成的腐蚀问题，金属骨架采用镀锌处理，在常规工业环境下的防锈能力可以满足长期使用要求，螺柱采用标准粗牙螺纹，和市面上通用的六角螺母、平垫弹垫完全适配，后期维护更换配件不需要单独定制非标件。

　　建模过程中需要重点注意几个配合尺寸的公差控制：首先是内侧橡胶层的内孔直径，要比适配的25mm管线外径大0.3-0.5mm，既保证安装时管线可以顺利卡入，又能在锁紧螺母后让橡胶层产生足够的压缩形变，抱紧管线不出现窜动；其次是两根螺柱与U型骨架的焊接位置垂直度，要保证螺柱与骨架安装面垂直，避免安装时出现螺柱卡滞、螺母锁紧不顺的问题；另外橡胶层与金属骨架的结合面要设计成嵌入式卡槽结构，避免长期使用后橡胶层从骨架上脱落移位，保证阻尼减振效果的持续性。

　　在不同的应用场景下，这款阻尼件的锁紧力矩也有对应的要求：固定普通穿线套管时，只需要锁紧到橡胶层产生10%左右的压缩量即可，避免压力过大压变形薄壁套管；固定流体输送硬管时，可以适当加大锁紧力矩，让橡胶层压缩量达到15%-20%，保证管线在介质流动产生振动时不会出现松动位移。和传统的金属管卡相比，这款带橡胶阻尼层的固定件，能将管线传递到支架的振动量降低70%以上，同时管线外壁的磨损率几乎可以忽略，特别适合用在有持续振动的动力设备周边管线布设、高层建筑机电管线固定、工业厂区管网架设这类对减振、防磨有要求的场景。
