带交叉滚轮的双行程直线线性导轨结构

　　在精密传动与直线导向的工程应用场景里，这类带交叉滚轮的线性导轨，是小空间高精度往复运动场景里的核心导向部件，和常见的滚珠直线导轨相比，交叉滚轮结构的接触刚性更强，抗倾覆力矩表现更优，在3mm到150mm的短行程高频往复工况下，能保持更稳定的导向精度，不会出现滚珠导轨在微行程下的滚动体蠕动偏差问题。从实际设备适配场景来看，这类导轨常被用在精密检测设备的滑台导向、小型自动化装配工位的短距推送、光学调焦机构的直线位移导向、半导体封装设备的微进给平台上，这些场景普遍要求导向部件占用安装空间小、运行摩擦力波动小、重复定位精度稳定，同时能承受一定的偏载载荷，交叉滚轮的排布结构刚好匹配这类需求——滚轮以交叉姿态排布在导轨滚道之间，

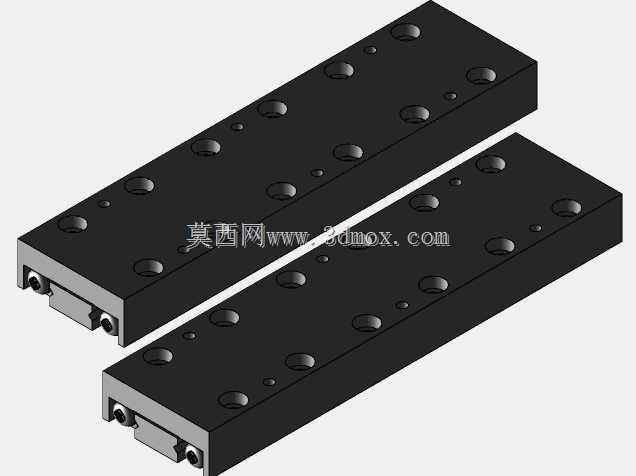

　　相邻滚轮的受力方向互相垂直，能同时承受水平、垂直两个方向的载荷，以及一定的扭转力矩，不需要额外增加辅助导向块就能满足单导轨的多向受力需求。从设计思路层面拆解这款导轨的结构，首先是滚道的型线设计，导轨主体采用矩形截面的型材基体，滚道面做了淬硬处理，表面粗糙度控制在Ra0.8以内，保证滚轮滚动时的接触平顺性，滚轮本身采用带保持架的圆柱滚子结构，交叉排布的滚子之间通过保持架分隔，避免滚子之间的互相摩擦，降低运行阻尼的同时减少滚子的磨损量，延长导轨的使用寿命。导轨的两端设置了限位挡块结构，防止保持架在超行程运行时从导轨端部脱出，挡块和导轨基体采用螺钉紧固连接，拆卸维护时可以快速拆解，更换磨损的滚轮组件不需要整体报废导轨主体，能降低设备的后期维护成本。再看安装边界与尺寸适配，这款导轨的安装基面采用平面定位设计，导轨基体上预留了等间距分布的沉头安装孔，安装时可以通过内六角螺钉直接将导轨固定在设备的安装基准面上，不需要额外加工定位台阶，安装孔的间距按照通用精密滑台的安装孔位规范设计，能和市面上多数小型滑台的安装尺寸兼容，滑块部分的安装面同样预留了螺纹安装孔，方便固定被导向的负载平台，3mm的微行程版本适合用在精密微调机构上，150mm行程版本可以覆盖小型自动化工位的短距推送需求，两款导轨的截面尺寸保持一致，在同一款设备的不同工位上可以共用安装基面，减少设备加工时的基准种类，降低生产加工的复杂度。在实际运行特性上，

　　交叉滚轮结构的导轨运行时的滚动摩擦系数比滑动导轨低一个数量级，驱动负载需要的推力更小，搭配小型伺服电机或者气缸就能实现平稳的往复运动，不会出现滑动导轨常见的低速爬行问题，在低速微进给的工况下，位移分辨率能达到微米级，满足精密调整的需求。和同规格的滚珠直线导轨相比，交叉滚轮导轨的滚道接触是线接触，而滚珠导轨是点接触，所以在相同的安装截面尺寸下，交叉滚轮导轨的额定载荷能提升40%以上，在有冲击载荷的工位上使用时，不会出现滚珠点接触造成的滚道压痕问题，长期运行的精度保持性更好。另外这类导轨的结构没有复杂的回流装置，整体结构更紧凑，导轨的总厚度可以做的更薄，在安装空间受限的小型设备内部，比如便携式检测仪器、小型桌面自动化设备里，

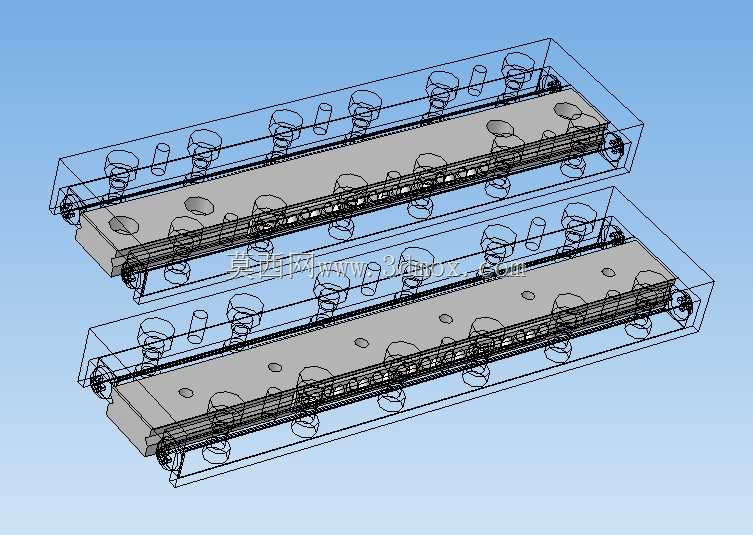

　　薄型的交叉滚轮导轨能大幅节省设备内部的安装空间，让设备的整体结构更紧凑。设计这类导轨的三维模型时，需要重点关注滚轮和滚道的配合间隙，间隙过大会导致导向精度下降，负载时出现晃动，间隙过小会增大运行阻尼，甚至出现卡滞问题，建模时要严格控制滚道的平行度公差，以及滚轮的圆柱度公差，保证所有滚轮在运行时都能均匀接触滚道面，避免个别滚轮受力过大造成早期磨损。同时要注意保持架的行程限位设计，保持架的行程长度要和导轨的有效行程匹配，保证在全行程运行时，保持架不会和端部的限位挡块发生硬碰撞，在挡块和保持架的接触位置可以预留缓冲垫的安装空间，降低高速往复运行时的碰撞噪音。在安装适配性设计上，导轨的安装沉头孔要做锪平处理，保证螺钉紧固后螺钉头不会高出导轨安装基面，避免影响滑块的运行，滑块上的安装螺纹孔要做足够的螺纹深度，保证负载连接时的紧固强度，同时螺纹孔的位置要和导轨的滚道位置错开，避免钻孔时破坏滚道的淬硬层，影响导轨的结构强度。
