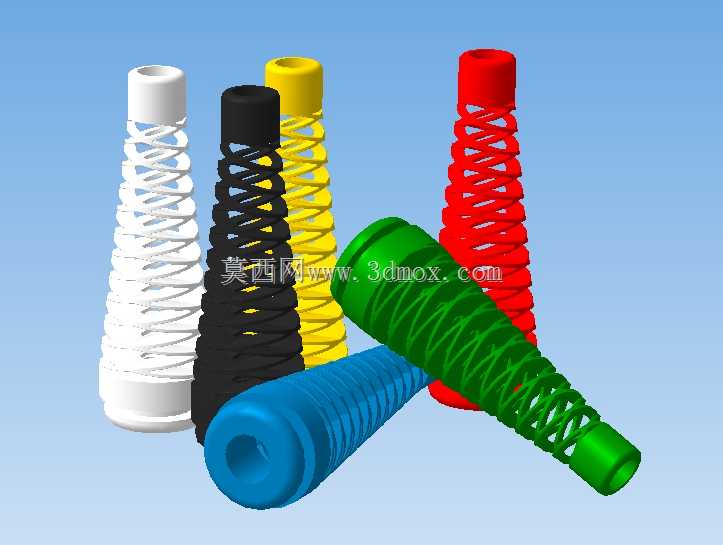

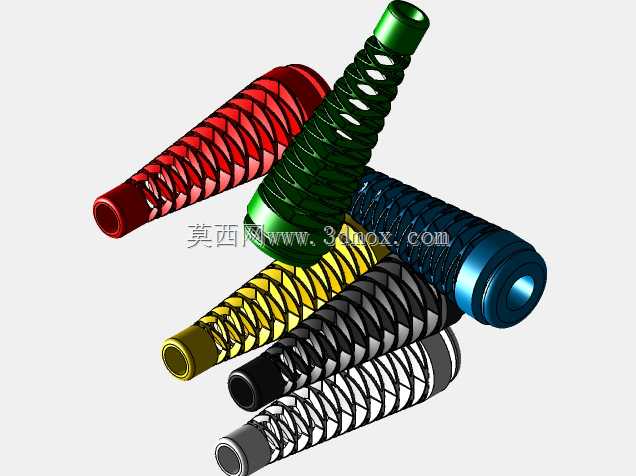

多色锥型螺旋电缆引入防护袖带结构

　　在电气柜布线、设备端线缆进线、户外接线端口防护这类场景里，线缆引入位置的防护一直是容易被忽略但直接影响设备运行稳定性的细节——常规的橡胶护圈仅能做简单的边缘防刮处理，面对设备运行时的线缆拉扯、振动位移、多线缆集中进线的情况，很难同时兼顾固定、防磨、密封缓冲的多重需求，这类锥型螺旋结构的电缆引入袖带，正是针对这类进线场景的痛点做的结构优化。从实际使用场景来看，这类袖带可适配设备侧壁、电气柜进线孔、电机接线端等多种位置的线缆引入需求，尤其是需要线缆保持一定活动余量的场景，比如机械手末端线缆、移动拖链末端进线、振动设备的接线端口，螺旋结构本身可以随线缆的小幅位移产生弹性形变，不会像刚性护圈那样反复弯折线缆外皮造成绝缘层破损。

　　从结构设计逻辑上看，整体采用锥度渐变的外形，大端对应设备侧的安装基面，可贴合进线孔周边的安装面，小端收拢后直接包裹线缆外皮，螺旋开槽的结构让整个袖带具备径向的伸缩余量，既可以适配一定线径范围内的单根线缆，也能同时收拢多根细线缆，避免多根线缆在进线位置散乱、互相摩擦。本次展示的结构翻边尺寸为d5mm，这个翻边结构是安装定位的关键，安装时翻边卡在设备进线孔的外侧，不需要额外的紧固件就能完成轴向定位，避免袖带被线缆拉扯时滑入设备内部，同时翻边的平面可以贴合安装面，配合密封胶圈就能实现进线位置的防尘防水效果，适配户外设备、车间多尘环境的使用要求。螺旋筋的厚度和螺距经过匹配设计，既保证了足够的支撑强度，不会因为线缆的重力出现塌陷变形，

　　又保留了合适的弹性，线缆在允许范围内摆动、拉扯时，螺旋段可以顺着受力方向产生形变，分散应力集中点，避免线缆在进线位置出现死折——很多设备的线缆故障都出现在进线端10cm范围内，就是因为刚性固定的方式让线缆弯折应力全部集中在固定点位置，长期反复弯折后铜芯断裂、外皮破损，这种螺旋袖带的结构可以把弯折应力分散到整个螺旋段的长度上，大幅提升线缆的使用寿命。从安装边界来看，这类袖带的大端外径可以根据不同的进线孔尺寸做适配，小端的收拢范围覆盖常见的控制线缆、动力线缆线径，安装时不需要复杂的工具，只需要将线缆从小端穿入，大端翻边卡在进线孔外侧即可，拆卸维护时也可以直接拔出，不需要拆解周边的布线结构，对于后期的线缆更换、线路检修来说十分便利。

　　不同颜色的结构设计并非仅为外观区分，在实际布线场景中，可以通过颜色区分不同功能的线缆回路，比如红色对应动力回路、蓝色对应信号回路、黄色对应安全回路、绿色对应接地回路、黑白对应备用回路，在多线缆集中进线的位置，不需要额外做线号标识就能快速区分线缆类型，降低布线和检修时的出错概率。结构本身采用一体化成型的设计思路，没有拼接缝隙，不存在结构松动脱落的风险，螺旋槽的边缘做了圆角过渡处理，不会划伤线缆外皮，即使是带屏蔽层的细软线缆，长期接触也不会磨破屏蔽层造成信号干扰。在设备选型匹配时，只需要确认进线孔的直径、待穿线缆的总外径、设备运行时线缆的最大摆动幅度，就能选到对应规格的袖带，相比传统的电缆格兰头，这类结构的适配线径范围更宽，安装效率更高，同时具备更好的抗振动性能，在有持续振动的设备上使用时，不会因为振动导致格兰头松动、密封失效的问题。在三维建模过程中，这类结构需要重点关注螺旋线的锥度参数、螺旋筋的截面尺寸、翻边的厚度公差，螺旋段的收尾位置要做平滑过渡，避免出现应力集中的尖角，安装配合面的平面度要控制在合理范围内，保证安装后和设备基面的贴合度，不同颜色的配置可以通过建模时的外观配置直接区分，方便布线设计时做可视化的回路区分，在整体布线装配时，可以直接将袖带装配到进线孔位置，模拟实际安装后的线缆弯曲状态，提前排查线缆长度、弯折半径是否符合要求，避免实际装配时出现线缆长度不足、弯折半径过小的问题。
