带橡胶衬垫的管路抱箍紧固夹具结构

　　这类带垫圈的抱箍夹具，在工业现场的管路布设场景里出镜率极高，不管是气动系统的压缩空气管路、液压站的高低压油管，还是设备内部的冷却水管、穿线护套管，都能见到这类紧固件的身影。和普通无衬垫的金属抱箍不同，内侧的垫圈也就是橡胶衬垫，直接解决了金属管夹和被固定管件硬接触的痛点，一方面能避免管件表面被金属箍身划伤，尤其是薄壁铜管、铝管、PVC软管这类表面易损的管材，衬垫能起到很好的防护作用；另一方面衬垫的压缩量可以补偿管件外径的公差，哪怕管件实际外径和公称尺寸有零点几毫米的偏差，拧紧后衬垫能充分填充间隙，不会出现抱不紧、管路滑动的问题，同时还能吸收设备运行时传递到管路的振动，降低管路接头处因为长期振动出现松动渗漏的概率。

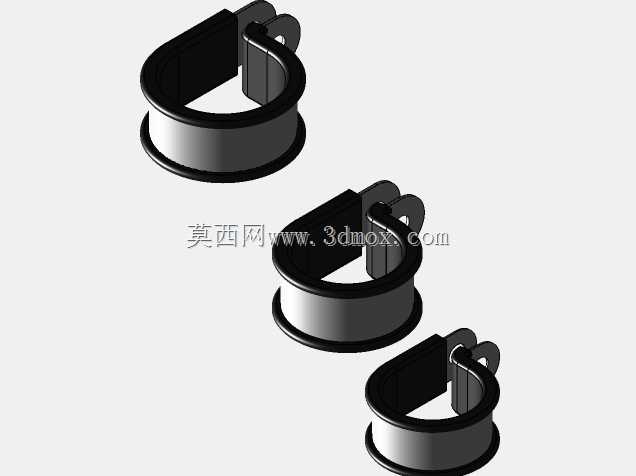

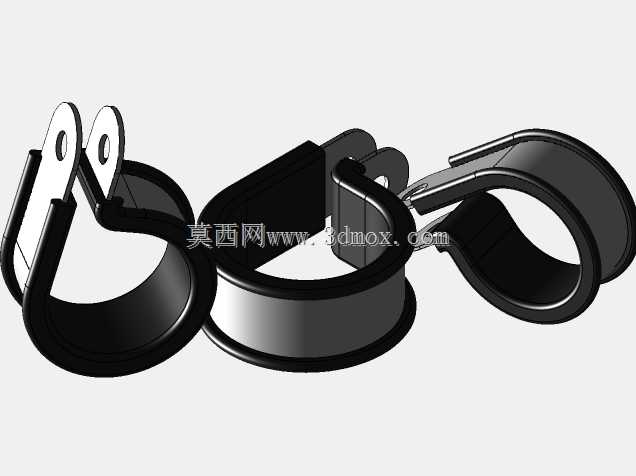

　　从结构设计逻辑来看，这类抱箍采用单螺栓开合式结构，箍身是两个半环形的冲压金属件，一端通过铰接轴连接，实现开合动作，方便现场安装的时候不用把整根管路串进去，直接扣在已经布设好的管路上就能拧紧固定，比那种整环式的管夹安装效率高很多，尤其是后期改造、加装管路固定点的时候，这种开合结构的优势特别明显。另一端是带安装孔的锁紧耳，两个锁紧耳对齐后穿入螺栓拧紧，就能把抱箍锁紧在管件上，锁紧耳的开孔位置做了翻边强化处理，避免拧紧螺栓的时候锁紧耳出现变形开裂，保证锁紧力能均匀传递到整个箍身。内侧的橡胶衬垫是和箍身内壁贴合的弧形结构，衬垫表面做了细微的防滑纹路，和管件接触的时候摩擦力更大，哪怕管路存在一定的轴向窜动趋势，也能牢牢把管件固定住，不会出现抱箍和管件之间相对滑移的情况。

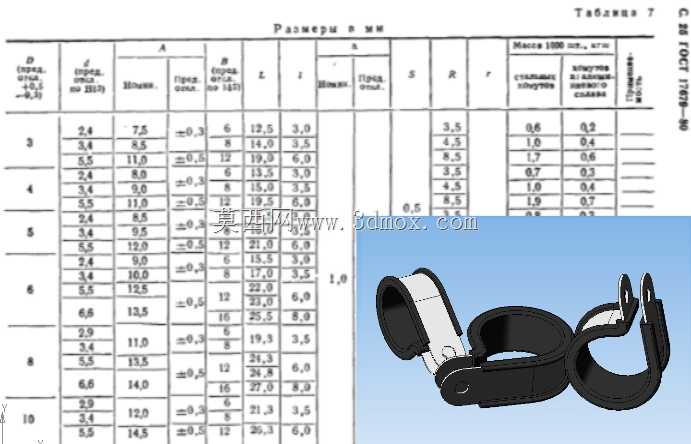

　　尺寸设计上，这类抱箍覆盖了常用的中小管径范围，从几毫米的细气动管到几十毫米的中压水管都有对应规格，每个规格的箍身宽度、衬垫厚度、锁紧螺栓的直径都做了匹配设计，比如小规格的抱箍箍身宽度较窄，适合安装空间局促的位置，大规格的抱箍箍身更宽，衬垫更厚，能提供更大的抱紧力，适配更大管径的固定需求。安装边界方面，这类抱箍的锁紧耳上的安装孔，既可以穿螺栓直接固定在设备的安装基板、墙面支架上，也可以搭配焊接底座、导轨卡扣使用，适配不同的安装场景；安装的时候需要注意，锁紧螺栓的拧紧力矩要控制在对应规格的推荐范围内，不能过度拧紧，不然会把内侧的橡胶衬垫压溃失效，也会导致箍身变形，反而降低抱紧力，甚至会把薄壁管件夹扁，影响管路内部的介质流通。

　　在实际选型的时候，除了要匹配被固定管件的外径，还要考虑使用场景的环境因素，比如在有油污、腐蚀介质的场景，要选用耐油耐老化的橡胶衬垫材质，箍身也要做对应的镀锌或者不锈钢材质处理，避免长期使用出现锈蚀失效；在有高低温交变的场景，衬垫要选用耐温范围匹配的材质，避免低温变硬脆化、高温软化失去弹性。和传统的钢丝喉箍相比，这种带衬垫的半刚性抱箍，抱紧力分布更均匀，不会像喉箍那样把局部压力集中在钢带的边缘，导致管件局部变形，尤其是固定塑料管路、薄壁金属管路的时候，优势格外明显，长期使用的可靠性也更高，不会因为钢带的应力松弛出现抱箍松动的问题。在三维建模过程中，这类零件需要重点还原铰接位置的配合间隙、衬垫的压缩变形空间、锁紧耳的安装孔位尺寸，保证模型导入装配体的时候，能真实模拟实际安装的状态，避免出现干涉、装配尺寸不匹配的问题，尤其是做管路排布设计的时候，准确的抱箍模型能帮助设计师提前核算安装空间，预留出螺栓拧紧的操作空间，避免后期现场安装的时候出现扳手伸不进去、和周边零件干涉的问题。
