高精度直流伺服电机HK-RT3534W三维结构

　　这款直流伺服电机的三维结构还原，完全围绕工业现场实际安装与运行需求搭建，没有做多余的外观美化，所有结构特征都对应实物的装配逻辑与功能需求。从应用场景来看，这类电机广泛覆盖中小型自动化生产线的点位传动、数控设备的进给轴驱动、包装机械的拉膜与切刀执行、电子制造设备的精密位移平台驱动，还有部分对转速稳定性、位置控制精度要求较高的专用设备，比如医疗检测设备的样本输送机构、小型工业机器人的关节驱动单元，都能见到同规格电机的应用，它的核心作用是把控制系统发出的脉冲或模拟量指令，转化为输出轴的精确角位移或者恒定转速输出，相比普通异步电机，它的低速扭矩输出更平稳，加减速响应速度更快，位置控制的重复定位精度可以满足多数中高端工业设备的传动要求。

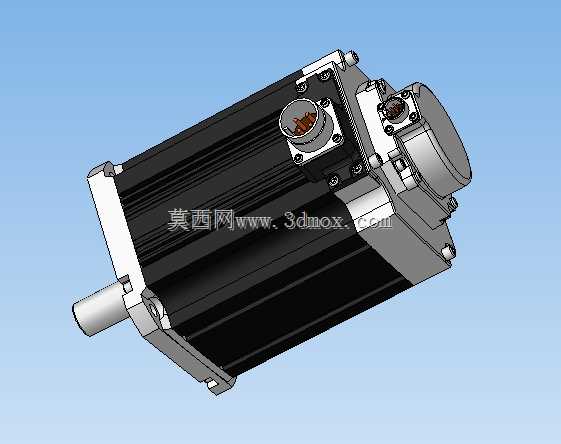

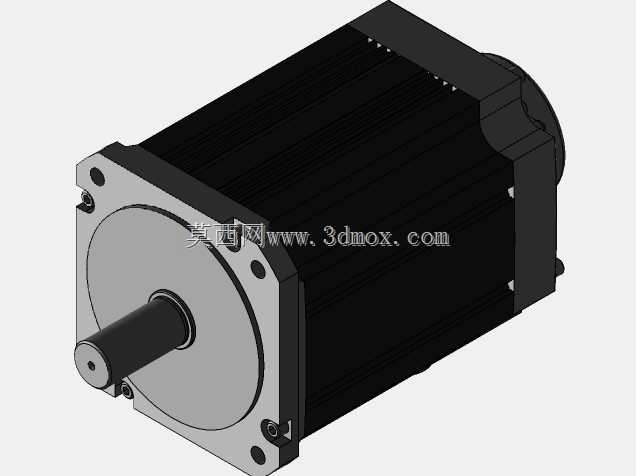

　　从结构设计思路来看，整个模型的搭建优先还原了安装边界与配合尺寸：输出轴采用标准的圆柱轴伸带键槽结构，轴径、轴伸长度都匹配通用的联轴器安装尺寸，前端盖的安装止口做了精确的公差还原，止口的同轴度相对于输出轴轴线的跳动控制在合理范围内，方便用户在做整机装配时直接匹配安装法兰，不需要额外调整同轴度。机身外壳采用带散热筋的一体式拉伸铝壳结构，散热筋的排布方向顺着电机轴向布置，既可以在电机持续运行时通过空气对流带走定子产生的热量，也能提升外壳的结构强度，避免安装锁紧时外壳发生形变挤压内部定子绕组。后端的编码器安装腔做了独立的密封结构设计，接线端子采用航空插头形式，插头的插针定义、安装孔位都和实物一致，用户在做布线设计时可以直接匹配对应的接插件模型，不需要反复核对接线空间。

　　在功能特性的还原上，模型把电机内部的定子、转子、后端编码器、抱闸模块（如果带制动的同系列版本）的装配关系都做了清晰的分层，定子绕组的嵌线槽、转子的磁钢排布位置都做了简化但准确的表达，既不会因为细节过多导致装配时文件卡顿，也能让选型的工程师直观看到内部结构的排布逻辑，判断电机的转动惯量等级是否匹配自己的负载需求。安装边界方面，电机的机身外径、总长度、前端安装孔的孔距与螺纹规格、后端编码器的突出尺寸、航空插头的伸出长度与旋转空间都做了精确还原，用户在做设备布局时，可以直接把这个模型装入装配体，核对电机和周边结构件的安全间隙，比如和拖链的距离、和安装支架的配合尺寸、输出轴和联轴器的配合长度，避免实际加工安装时出现干涉问题。

　　另外，模型还还原了电机的油封、轴承位的结构细节，前端盖的油封槽尺寸对应标准骨架油封的规格，方便维护设计时直接选型替换，前后端的轴承安装位的台阶高度、配合公差都按照实际过盈配合的要求做了尺寸还原，做结构改进设计的工程师可以直接在这个模型基础上修改端盖结构、调整轴伸长度，适配特殊的安装场景，不需要从零开始测绘建模。整个模型的坐标系设置以输出轴轴线为Z轴，安装法兰面为Z向基准面，用户导入到不同的三维软件中都能快速对齐装配基准，不需要重新调整坐标系位置，大幅提升装配设计的效率。
