集成电动制动功能的直流伺服驱动装置

　　在自动化产线的垂直轴传动、精密机床的进给轴驱动、工业机器人关节动力输出这类需要精准位置控制且断电后必须锁止位置的场景中，普通伺服电机往往需要额外加装外置制动单元，不仅会拉长传动链的轴向尺寸，还容易出现制动响应滞后、安装同轴度偏差带来的传动抖动问题。这款集成电动制动器的直流伺服电机，正是针对这类工程痛点完成的结构整合设计，从三维建模的结构细节上能看到，设计阶段就把制动模块的安装空间完全嵌入电机后端盖的腔体内部，没有额外向外延伸突出的安装法兰，整体轴向尺寸比同功率规格的“电机+外置制动器”组合缩短了近五分之一，对于安装空间局促的紧凑型设备布局来说，能大幅降低机架设计时的空间预留压力。

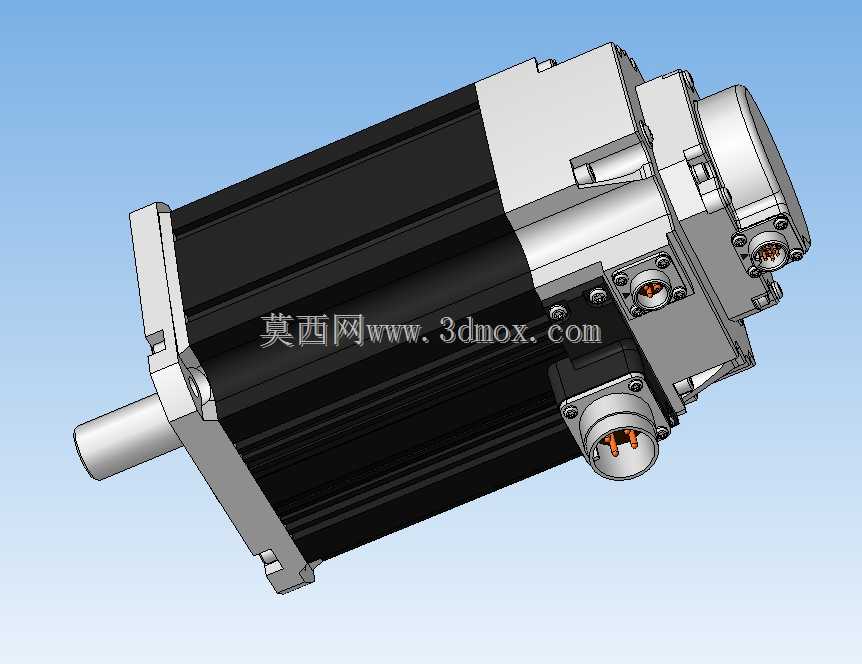

　　从功能实现逻辑来看，这款电机的制动模块采用失电制动的结构设计，也就是动力电源正常接入时，制动腔体内的电磁线圈会产生足够的电磁吸力克服弹簧预紧力，吸合摩擦制动盘，让电机输出轴完全处于自由转动状态，不会给转子带来额外的摩擦阻力，保证伺服运行时的扭矩输出效率；一旦设备出现意外断电、伺服驱动报警断开动力输出的情况，电磁线圈的吸力会瞬间消失，预紧的弹簧会立刻推动摩擦盘压紧制动端盖的摩擦面，通过摩擦力锁死转子的转动自由度，避免垂直轴负载下坠、精密工位位置偏移这类生产事故。建模过程中，设计人员特意把制动模块的动力接线端子和电机本体的动力、编码器接线端子做了分区布局，三个航空插头分别布置在电机侧端的不同方位，每个插头都做了定位止口和防松卡扣结构，现场布线时不会出现接线干涉，也能避免设备运行振动导致的接头松脱问题。

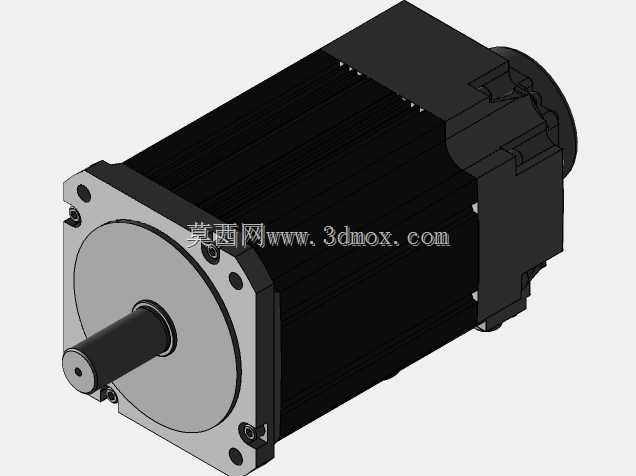

　　从安装边界的设计细节来看，电机的输出轴采用标准的圆柱轴加键槽结构，轴伸长度、轴径尺寸、前端安装法兰的止口直径、螺栓孔分布圆尺寸都完全匹配通用伺服电机的安装规范，也就是说，设备升级改造时，不需要重新加工安装法兰板，也不需要重新调整联轴器的对中参数，就能直接替换同功率段的普通无制动直流伺服电机，大幅降低现场改造的加工成本和调试周期。电机本体的外壳采用带轴向散热筋的一体式铝合金挤压结构，散热筋的高度、间距都经过热仿真优化，即使在额定转速下长时间带载运行，外壳的温升也能控制在绝缘等级允许的范围内，不会因为集成了制动模块导致散热路径受阻出现过热退磁的问题。

　　在结构设计的细节处理上，能看到转子的前后支撑都采用了高精度的深沟球轴承，轴承室的配合公差按照伺服电机的高精度要求选取，既能保证转子的径向跳动精度满足伺服控制的动态响应要求，也能承受一定的轴向负载，适配带轮、联轴器、齿轮等多种传动连接方式。后端的编码器腔体和制动腔体之间做了独立的密封隔层，避免制动摩擦产生的微量粉尘进入编码器码盘区域，影响位置反馈的精度，这一点在很多外置制动的电机改造方案中很容易被忽略，往往运行一段时间后就会出现编码器信号不稳定、位置定位偏差超差的问题，这款集成式结构从设计源头就规避了这个隐患。另外，电机的所有连接接缝处都设计了密封槽，配套对应的密封圈，整体防护等级可以满足常规工业车间的使用要求，即使有少量切削液飞溅、粉尘飘落的场景，也不会出现内部部件锈蚀、短路的问题。

　　对于做设备结构设计的工程师来说，调用这个三维模型的时候，可以直接提取安装法兰的配合尺寸、接线端子的空间位置、整体外形的包络尺寸，直接导入自己的设备装配体中做干涉检查，不需要自己重新测绘建模，能大幅缩短设计阶段的选型建模周期。尤其是在做垂直升降模组、精密回转工作台这类需要断电锁止的机构设计时，不需要再单独选型匹配外置制动器、计算制动扭矩、设计制动器的安装支架，直接选用这款集成制动的伺服电机，就能一次性满足动力输出和位置锁止的双重需求，也避免了外置制动器安装时的同轴度调整、制动间隙调整等现场调试工作量，从设计到落地的全流程都能减少不少工程问题。
