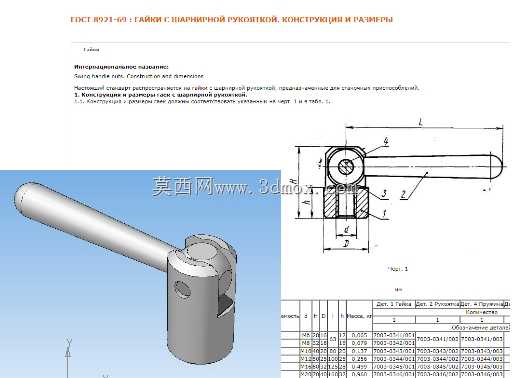

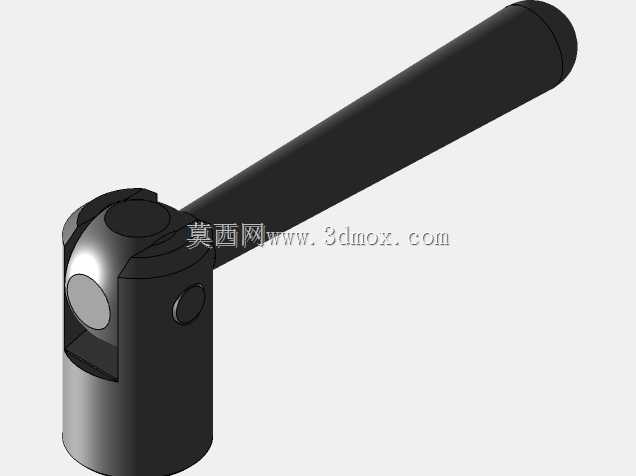

M20规格带铰链弹簧手柄锁紧螺母结构

　　在工装夹具、小型检测设备、可调式工位器具的手动锁紧环节，经常会遇到需要频繁松紧、又无需额外工具的锁紧需求，普通六角螺母需要配套扳手操作，快拆手柄螺母又存在手柄易磕碰变位的问题，这款带铰链弹簧手柄的M20螺母，正是针对这类场景做的结构优化。从实际使用逻辑来看，这类带手柄的螺母不需要额外配套操作工具，操作人员直接扳动手柄就能完成螺母的旋紧与松开，铰链结构的存在让手柄在完成锁紧动作后，可以绕铰接轴翻折贴合到螺母主体侧面，避免手柄突出在设备外侧造成磕碰、勾挂操作人员衣物或者干涉周边部件运动，内置的弹簧结构则会在手柄翻折后提供持续的预紧力，既可以避免手柄在设备运行振动的工况下自行松脱弹出，也能在需要操作时给操作人员明确的扳动反馈，

　　不会出现手柄松垮晃动的旷量问题。从结构设计的细节来看，螺母主体采用标准M20螺纹规格，和常规同规格外螺纹件具备完全的互换性，不需要对配套的螺杆、螺柱做特殊加工，就能直接替换原有普通螺母使用，降低了备件替换的适配成本。铰接部位的销轴采用贯穿式装配结构，销轴两端做铆压封边处理，避免设备长期运行过程中销轴脱出导致手柄脱落，弹簧套装在铰接轴的对应位置，一端抵接螺母主体的定位槽，另一端抵接手柄的铰接座，当手柄处于锁紧操作位置时，弹簧会将手柄压紧在螺母的端面上，让手柄和螺母的受力面完全贴合，操作人员施加在手柄上的扭矩可以完整传递到螺母主体上，不会因为铰接间隙造成扭矩损耗；当锁紧完成后，将手柄向侧面扳动克服弹簧力翻折，

　　手柄就可以绕销轴转动到与螺母轴线平行的位置，此时弹簧会再次将手柄压向螺母侧面的定位凹位，让手柄保持在收合状态，即使设备存在持续的振动冲击，手柄也不会自行摆出。从安装边界的尺寸来看，螺母主体的外径、螺纹长度都和常规M20厚螺母的安装尺寸保持一致，配套的螺纹旋合长度满足普通钢件连接的强度要求，不需要额外预留更大的安装避让空间，唯一需要预留的空间是手柄翻折时的转动空间，在做安装位的结构设计时，只需要在螺母侧面预留出对应手柄长度的避让空间即可，不需要在螺母的轴向方向预留手柄操作的突出空间，相比固定手柄的螺母结构，轴向安装空间可以压缩40%以上，非常适合安装位轴向空间紧凑的场景。在实际选型应用中，这类螺母常被用在工装夹具的快速压紧、

　　设备检修门的快拆锁紧、可调式导轨的位置固定、小型试验台的工位调节等场景，相比翼型螺母，它的操作力臂更长，操作人员可以施加更大的锁紧扭矩，连接的可靠性更高；相比带固定手柄的锁紧螺母，它的手柄可以收合，不会在设备外侧形成突出的安全隐患，也不会因为外力碰撞手柄导致螺母松动。建模过程中需要重点关注铰接部位的配合间隙，销轴和手柄铰接孔的间隙控制在0.1-0.2mm之间，既保证手柄转动灵活，又不会出现过大的旷量，弹簧的选型要匹配扳动手柄需要的操作力，操作力控制在15-25N之间，既不会因为弹簧力过大导致扳动手柄过于费力，也不会因为弹簧力过小导致手柄无法可靠定位。螺母主体和手柄的接触面要做局部的淬火处理，提高接触面的耐磨性能，避免长期反复操作导致接触面出现压痕凹陷，影响锁紧时的扭矩传递效率，铰接部位要做润滑脂的预填，在长期使用过程中减少铰接部位的磨损，保证手柄转动顺畅无卡滞。
