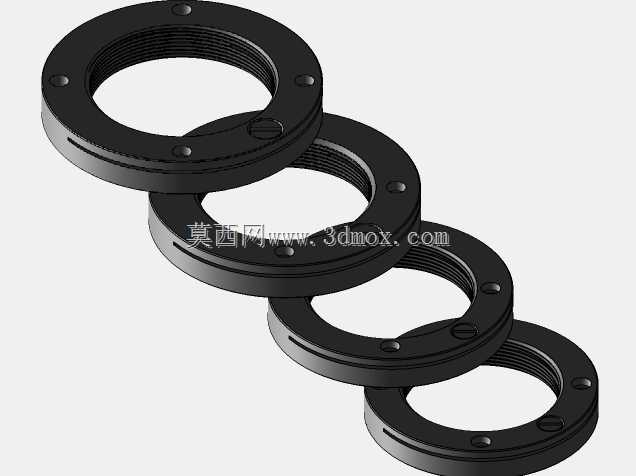

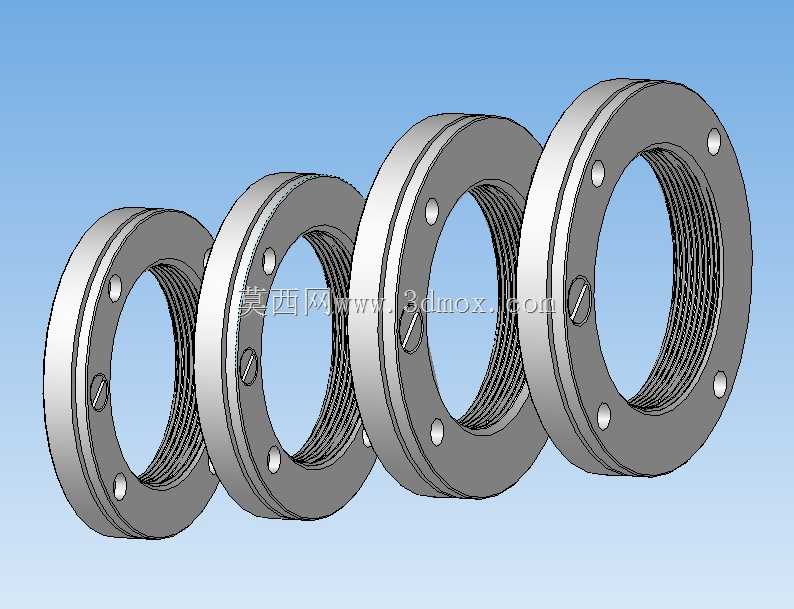

M72至M85规格带锁紧螺钉圆螺母结构

　　这类带锁紧螺钉的圆螺母，常被用在重载传动轴系的轴向定位场景里，比如矿山输送设备的辊筒轴端、大型减速机的输入输出轴定位段、重型机床主轴的轴承预紧位置，和普通圆螺母相比，它不需要额外搭配止动垫圈就能实现可靠的螺纹防松，在有持续振动、冲击载荷的工况下，能避免螺母受载荷影响出现回旋松脱的问题，保障轴上零件的轴向位置精度。从结构设计来看，螺母本体采用标准公制细牙螺纹，螺距2mm，覆盖M72到M85的规格区间，细牙螺纹本身的自锁性就优于粗牙螺纹，适合大直径的轴类定位场景，螺母的法兰端面上均匀分布了多个安装光孔，这些光孔一方面可以在安装时插入杆类工具辅助拧紧，另一方面也能在需要拆卸时提供施力点，避免敲击螺母外缘造成螺纹变形。

　　锁紧螺钉采用内六角开槽的紧定螺钉结构，沿螺母的径向均匀布置，当螺母拧到轴上的预定安装位置、完成轴承或者轴套的轴向间隙调整后，就可以拧紧径向的锁紧螺钉，让螺钉的端部紧紧顶在轴的外螺纹牙底或者轴上预留的定位槽面上，通过径向的顶紧力破坏螺纹副之间的间隙，让螺母和轴形成刚性的位置锁定，哪怕设备运行中存在持续的交变载荷、振动冲击，螺母也不会因为螺纹副的微动磨损出现回旋退牙的问题。在安装边界的设计上，这类螺母的外径比同规格普通圆螺母略大，预留了锁紧螺钉的安装空间，径向的锁紧螺钉安装后，螺钉的头部不会突出螺母的外圆柱面，不会和周边的轴承端盖、密封件等相邻零件发生运动干涉，螺母的两个端面都经过了平磨加工，端面和螺纹轴线的垂直度公差控制在0.02mm以内，拧紧后能和轴承内圈、轴套端面实现均匀贴合，不会因为端面倾斜造成轴上零件的偏载，避免轴承出现局部应力集中提前失效。和传统的圆螺母加止动垫圈的防松方案相比，这种带径向锁紧螺钉的结构不需要在轴上加工止动垫圈的卡槽，减少了轴加工的工序，也避免了止动垫圈的舌片断裂、卡入设备内部造成设备故障的风险，在一些维护空间狭小、不便于频繁拆装止动垫圈的场合，这种结构的安装效率能提升40%以上，后期维护调整轴向间隙的时候，只需要松开径向的锁紧螺钉，就可以转动螺母调整位置，调整到位后重新拧紧锁紧螺钉即可，不需要更换新的止动垫圈，能降低设备的维护成本。设计这类螺母的三维模型时，需要重点关注几个关键尺寸的匹配：首先是螺纹的中径公差要符合内螺纹6H的精度要求，和轴上的外螺纹配合后，径向间隙控制在合理范围，避免间隙过大造成螺母定位偏斜；其次是径向锁紧螺钉的螺纹孔位置，要保证孔的轴线和螺母的轴线垂直相交，螺钉拧紧后端部能均匀顶在轴的表面，不会出现偏顶导致的锁紧力不足；另外螺母端面上的光孔位置要均匀分布，保证安装拧紧时的受力均匀，不会因为施力点不对称造成螺母拧紧时出现偏斜。在实际选型应用的时候，需要根据轴的直径、承受的轴向载荷大小、工况的振动烈度来选择对应规格的螺母，当轴向载荷超过100kN、振动加速度超过5g的工况下，可以适当增加锁紧螺钉的数量，提升防松的可靠性，同时要注意锁紧螺钉的端部硬度要略低于轴的表面硬度，

　　避免顶紧过程中在轴表面造成过深的压痕，影响后续螺母的调整和拆卸。这类螺母的材质一般选用45号钢或者40Cr合金钢，经过调质处理后硬度达到HB220-250，既有足够的强度承受轴向的锁紧力，也有不错的韧性，能承受一定的冲击载荷，锁紧螺钉一般选用高强度合金钢材质，经过淬火处理后强度等级达到12.9级，保证顶紧的时候不会出现螺钉变形、断裂的问题。在三维建模的过程中，螺纹部分可以采用装饰螺纹线简化表达，但是在出工程图的时候必须标注清楚螺纹的规格、公差等级，锁紧螺钉的安装孔要标注清楚螺纹规格、深度，以及孔的位置度公差，螺母的两个端面要标注平行度和相对于螺纹轴线的垂直度公差，保证加工出来的零件能满足装配使用的要求。

　　很多新手工程师在设计这类锁紧螺母的时候，容易忽略锁紧螺钉顶紧位置的轴面处理，要么直接顶在螺纹牙面上，容易造成螺纹牙变形，后续无法拆卸，要么没有预留足够的螺钉拧入深度，导致锁紧力不足，正确的设计应该是在轴上对应螺母锁紧的位置，加工出一圈浅的定位环槽，锁紧螺钉的端部顶在环槽的端面上，这样既可以提供足够的轴向防松力，也不会损伤螺纹表面，同时环槽的深度控制在0.5-1mm即可，不会过度削弱轴的强度。另外在安装空间校核的时候，要预留出内六角扳手拧动锁紧螺钉的操作空间，一般来说螺钉中心到周边固定零件的距离要大于扳手长度的1.2倍，避免安装的时候扳手无法正常操作，导致锁紧螺钉无法拧紧到规定的扭矩值。这类结构除了用在重型传动设备上，在一些需要频繁调整轴向位置的工装夹具、试验台架上也有广泛应用，因为它调整方便、锁紧可靠，不需要额外的防松零件，能大幅简化轴系的结构设计，减少零件数量，提升整个轴系的可靠性。
