工业控制柜用绿色平头自锁式启动按钮

　　这类带绿色操作头的自锁式启动按钮，是工业电气控制回路里最常见的主令操作元件之一，日常在低压控制柜、设备操作面板、生产线工位控制盒里都能见到它的身影，核心作用是通过人工按压操作，向控制回路发出启动指令，触发接触器、继电器等元件吸合，实现设备的启动运行控制，自锁结构的设计可以在操作人员松开手指后，保持触点的接通状态，不需要持续按压就能维持设备运行，相比自复位按钮更适合作为设备主启动控制元件，减少操作人员的持续操作负担。

　　从结构设计来看，这款按钮采用了面板嵌入式安装结构，前端操作头部分做了防滑滚花纹理设计，方便操作人员在戴劳保手套的工况下也能准确按压操作，不会出现打滑的情况；绿色的操作头符合工业控制领域的通用色彩规范，绿色对应启动、运行的功能语义，操作人员可以快速识别按钮功能，避免误操作。按钮中部设置了蓝色的锁紧固定环，安装时只需要在面板上开出对应直径的安装孔，将按钮主体从面板正面穿入，再从背面拧紧这个蓝色锁紧环，就能完成按钮的面板固定，安装过程不需要额外的复杂工装，单人就能快速完成装配，固定环的螺纹结构可以适配1-6mm厚度范围的面板，不管是薄钢板控制柜、塑料操作盒还是绝缘板面板都能可靠固定，不会出现松动移位的情况。

　　按钮后部集成了触点模块与安装卡扣结构，触点部分采用了模块化设计，可以根据实际控制需求扩展常开、常闭触点数量，常规配置下自带一组常开触点用于启动信号输出，也可以根据回路需求叠加常闭触点实现联锁、信号反馈等功能；后部的黑色基座采用了阻燃工程塑料材质，具备良好的绝缘性能与耐热性能，在控制柜内长期通电工作的工况下，不会出现绝缘失效、受热变形的问题，基座上的卡扣结构可以和标准电气安装导轨适配，也可以直接通过背部的固定件完成接线后的位置固定，避免接线拉扯导致按钮松动。

　　在实际选型应用中，这类按钮的安装开孔直径为行业通用的22mm标准尺寸，和市面上主流的同规格按钮安装尺寸完全兼容，替换旧件的时候不需要重新扩孔或者修改面板，直接拆下旧按钮就能完成替换，维护成本很低。按钮的操作行程设计在3-5mm区间，按压力度控制在5-8N，既不会因为按压力度过轻导致误碰触发，也不会因为力度过大造成操作人员操作疲劳，适合生产线工位上高频次的操作场景。触点部分采用了银合金触点材质，具备良好的导电性能与抗电弧烧蚀能力，在AC220V、5A的常规控制回路负载下，电气寿命可以达到10万次以上，机械寿命超过100万次，能够满足工业场景长期频繁操作的使用需求。

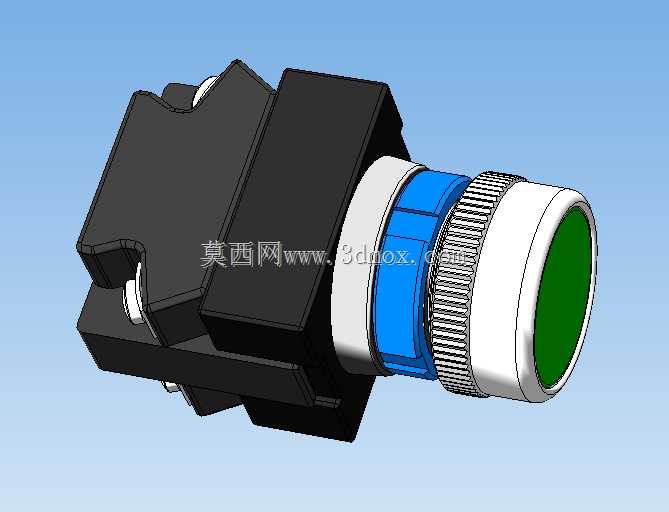

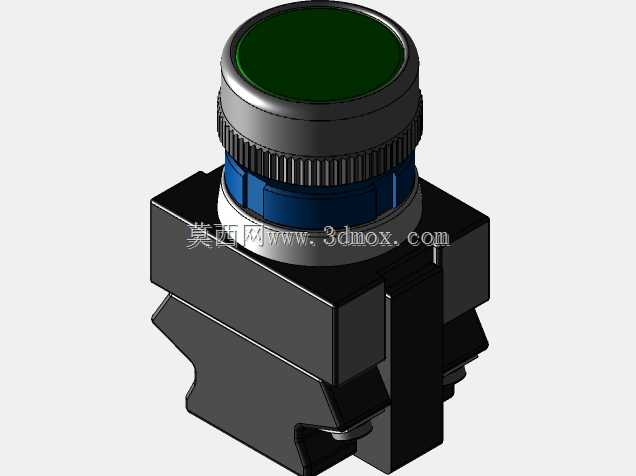

　　从建模设计的角度来看，这款按钮的三维模型完整还原了实物的所有装配细节，包括前端操作头的弧度、滚花的纹理细节、中部锁紧环的防滑槽、后部基座的卡扣结构、触点模块的接线端子位置都做了1:1的复刻，在做控制柜面板布局设计、操作站三维装配的时候，可以直接调用这个模型进行虚拟装配，提前验证安装孔位的位置是否合理、按钮和周边元件的操作间隙是否足够，避免实际加工装配的时候出现干涉问题。模型的装配层级也按照实物的装配逻辑做了拆分，操作头、锁紧环、基座、触点模块都作为独立零件存在，设计人员可以根据自己的需求做结构修改，比如更换操作头颜色、增减触点模块数量、调整安装结构适配特殊面板厚度，不需要从零开始建模，能够大幅缩短电气控制类设备的设计周期。

　　在实际工况适配方面，这款按钮的防护等级达到IP65，前端操作面可以抵御车间里的粉尘、切削液飞溅、水雾喷淋，适合在机加工车间、装配生产线、物流输送设备等现场环境比较复杂的场景下使用，不会因为粉尘或者液体侵入导致触点短路、按钮卡滞的问题。按钮的操作温度范围覆盖-25℃到+55℃，不管是北方冬季无采暖的车间，还是南方夏季高温的厂房环境，都能保持可靠的操作性能，不会出现低温下塑料脆裂、高温下结构变形卡滞的情况。接线部分采用了螺钉式接线端子，适配0.5-2.5平方毫米的多股铜芯控制导线，接线的时候只需要将剥好的线芯插入端子孔，拧紧螺钉就能完成可靠连接，不需要焊接或者压接特殊端子，现场接线维护非常方便。
