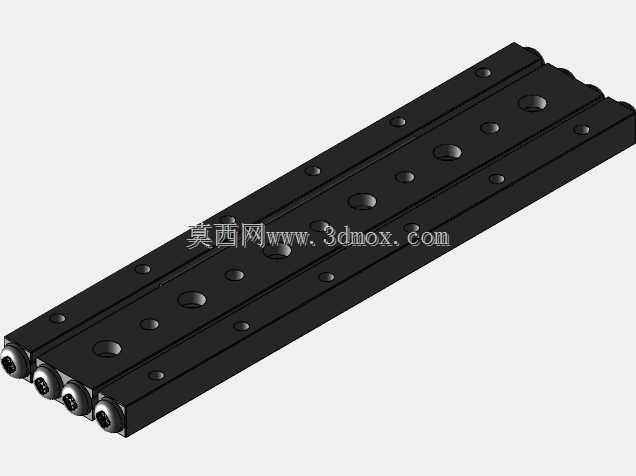

在精密检测设备、小型自动化装配工位、光学调整平台这类对直线运动导向精度有较高要求的场景里,常规滚珠直线导轨的预压调节难度、安装空间占比往往很难适配紧凑布局的需求,交叉滚轮式线性导轨的结构方案,恰好能填补这类小空间、高刚性、轻载快速往复运动的选型空白。这款导轨采用双列交叉排布的滚轮作为滚动体,相比同规格滚珠导轨,滚动体与滚道的接触形式从点接触变为线接触,同等安装尺寸下能承受更大的垂直载荷与倾覆力矩,运动过程中的振动阻尼表现更优,在短行程高频往复的工位上,能有效降低运动启停阶段的冲击抖动,保障末端执行件的定位稳定性。从结构设计逻辑来看,导轨主体采用一体化磨削的安装基准面,滚道与导轨安装面一次装夹加工成型,
从工艺端消除了二次装夹带来的形位公差累积,滑块部分的滚轮组件采用偏心调节结构,装配时可以通过调整偏心轴的旋转角度,精准控制滚轮与滚道之间的预紧间隙,既可以根据实际使用场景调整运动阻尼,适配轻载高速滑动或者重载低速进给的不同需求,也能抵消长期使用后的磨损量,延长导轨整体的维护周期。导轨的安装边界设计充分考虑了紧凑型设备的布局需求,3mm规格的导轨截面宽度适配狭小安装空间,150mm的有效行程可以覆盖多数小型调整平台、检测工位的运动范围,导轨本体上预留的沉头安装孔采用等间距排布,孔位公差严格匹配通用铝型材、安装底板的孔系标准,安装时不需要额外加工定制转接板,直接通过内六角螺丝即可完成固定,滑块端面预留的标准螺纹孔位,

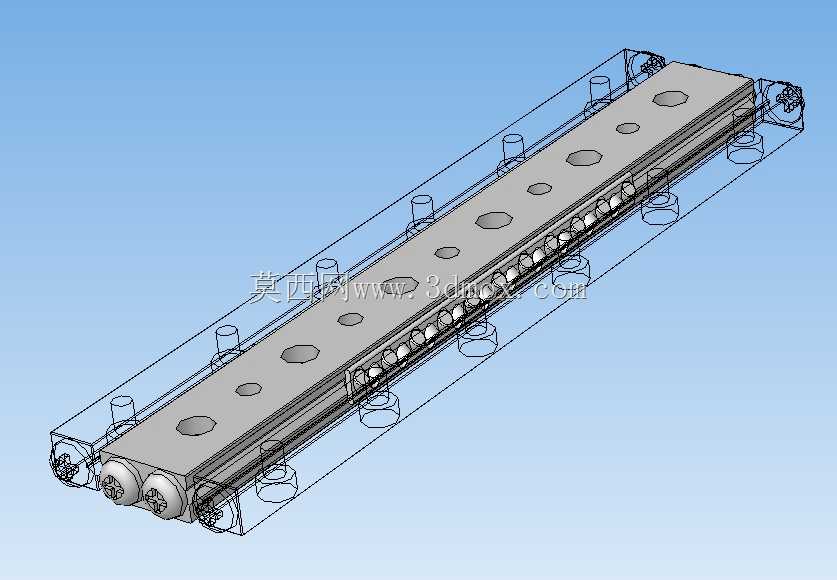

可以直接连接负载安装板,省去了额外设计转接法兰的工作量。在实际应用场景中,这类交叉滚轮导轨常被用在3C产品的精密组装工位,承担小型摄像头模组、连接器零件的搬运导向,也会被集成在光学检测设备的镜头调整滑台上,保障镜头对焦过程中的直线度误差控制在微米级;在实验室小型试验设备里,这类导轨也常被用作试样加载的运动导向,依靠交叉滚轮的高刚性特性,避免加载过程中滑块出现偏摆,保障试验数据的准确性。设计建模过程中,需要重点关注滚轮与滚道的接触角匹配,常规设计中接触角设置为45度,可以同时承受径向、反径向以及双向侧向载荷,四个方向的额定载荷保持一致,方便设备设计时的载荷校核;滚轮的保持架采用分段式结构,避免长行程运动中保持架出现窜动卡顿,
导轨两端的限位缓冲结构采用嵌入式安装,不额外占用导轨的有效行程空间,滑块两端的密封刮片采用低摩擦耐磨材质,既能阻挡外界粉尘、碎屑进入滚道内部,也不会额外增加运动阻力。需要注意的是,这类交叉滚轮导轨的安装基准面平面度要求较高,安装时需要先校准安装底板的平面度,避免底座变形导致滚轮受力不均,出现局部磨损加剧、运动卡顿的问题;预压调节时需要保证两侧滚轮的预紧力一致,避免滑块运动过程中出现侧向偏移,长期使用后如果出现运动间隙,可以通过微调偏心轴补偿磨损量,不需要整体更换导轨组件,后期维护成本更低。相比传统的滑动导轨,这类滚动式交叉滚轮导轨的摩擦系数仅为滑动导轨的五十分之一,运动驱动力更小,可以适配更小功率的驱动电机,降低设备整体的能耗与成本;相比同行程的滚珠导轨,交叉滚轮导轨的结构更紧凑,整体高度更低,能有效降低设备的整体重心,提升高速运动下的设备稳定性。
