轴用d12mm刚性法兰联轴器结构设计

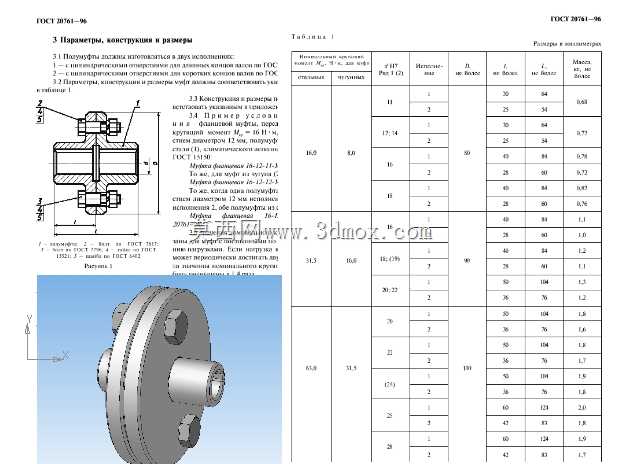

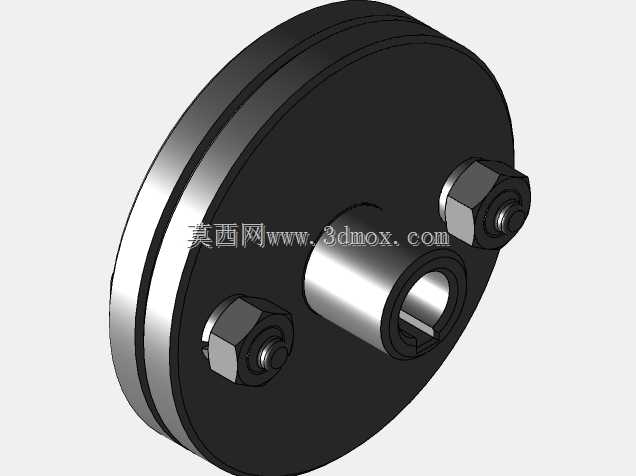

　　在常规工业传动场景中，这类轴用刚性法兰联轴器多用于对中精度要求较高、载荷平稳无显著冲击的两轴联接工况，常见于中小型输送设备、普通机床进给轴、小型泵组、轻工机械的动力输出端与工作端之间的扭矩传递，依靠法兰结合面的摩擦力与联接螺栓的剪切作用完成动力传输，不具备补偿两轴相对偏移的能力，因此对安装时的轴系对中精度有明确要求，若对中偏差超出允许范围，会在运转过程中产生附加载荷，加剧轴系轴承、密封件的磨损，严重时甚至会引发轴系断裂故障。从结构设计逻辑来看，该联轴器采用两个带法兰盘的半联轴器结构，两个半联轴器分别通过轴孔与键槽固定在主动轴和从动轴的轴端，法兰盘端面加工有定位止口，安装时两个半联轴器的止口相互嵌合，保证两轴的同轴度，

　　之后沿法兰圆周均匀布置的铰制孔螺栓完成两个法兰盘的锁紧，这种铰制孔螺栓与螺栓孔采用过渡配合的设计，相比普通受拉螺栓，能承受更大的横向载荷，扭矩传递过程中螺栓承受剪切与挤压作用，传动刚性更强，适合转速不高、扭矩稳定的传动场景。针对d12mm轴径的适配设计，半联轴器的轴孔按照标准公差加工，键槽尺寸匹配对应轴径的平键规格，保证轴与半联轴器之间无周向窜动，法兰盘的外径、螺栓分布圆直径、螺栓规格数量均经过载荷校核，在满足额定扭矩传递要求的前提下尽可能控制结构尺寸，避免不必要的空间占用。安装边界方面，需要预留足够的法兰盘径向安装空间，同时要考虑螺栓的装拆操作空间，轴向方向上两个半联轴器锁紧后，轴端与半联轴器轴孔端面的配合长度要满足轴向固定要求，

　　避免运转过程中出现轴向窜动，法兰结合面需要保证足够的平面度与表面粗糙度，安装时结合面保持清洁无异物，锁紧螺栓时要按照对角顺序分次拧紧，保证各个螺栓受力均匀，避免法兰盘结合面出现偏斜导致轴系不对中。这类刚性法兰联轴器相比弹性联轴器，结构更简单，制造成本更低，传动无间隙，能保证精确的传动比，在无冲击振动、轴系刚性好、对中精度能得到保证的工况下，使用寿命更长，维护成本更低，日常运维仅需定期检查螺栓锁紧状态、法兰结合面有无错位即可，无需更换弹性元件，非常适合固定式安装的中小型工业设备的轴系传动使用。在三维建模过程中，需要重点保证止口配合尺寸、轴孔与键槽的公差配合、螺栓孔的位置度精度，这些尺寸直接影响后续零件加工与现场安装的适配性，

　　若螺栓孔位置度偏差过大，会导致现场安装时螺栓无法穿入，止口配合间隙过大则会直接影响两轴的对中精度，建模时需要按照标准规范设定配合公差，同时还原法兰盘的倒角、轴端的退刀槽等工艺结构，保证模型与实际加工零件的一致性，方便后续生成工程图用于生产制造。
