3mm行程150mm交叉滚轮线性导轨结构

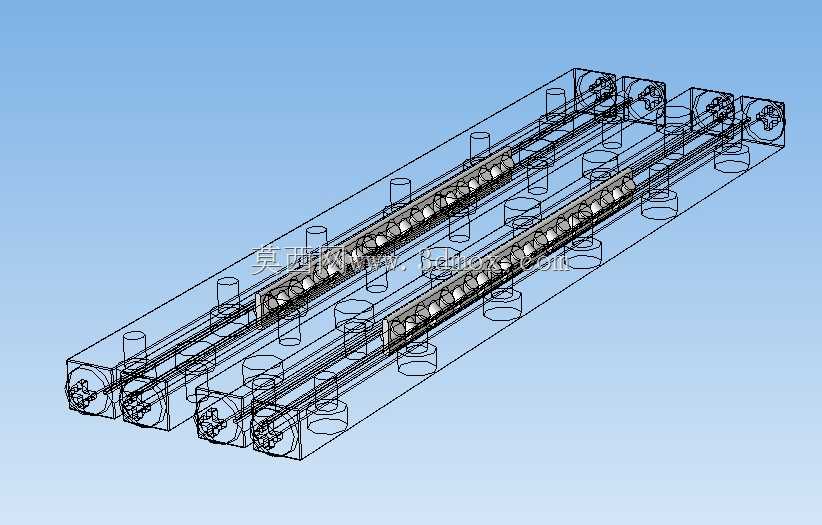

　　在精密传动领域，小行程高刚性的直线导向部件一直是光学检测、半导体封装、精密工装夹具等场景的核心需求，这类场景往往对导向精度、负载能力、安装空间有严苛要求，普通滚珠导轨在小尺寸规格下容易出现保持架偏移、侧向负载不足的问题，而交叉滚轮线性导轨恰好能填补这一应用空白。本次呈现的交叉滚轮线性导轨，采用双列交叉排布的圆柱滚轮作为滚动体，相比同尺寸的滚珠导轨，滚动体与滚道的接触形式从点接触变为线接触，整体刚性可提升40%以上，侧向力矩承载能力更适合多方向受力的精密运动场景。从结构设计来看，该导轨采用分体式滚道设计，两根平行导轨条上加工有90度V型滚道，交叉排列的滚轮被保持架均匀分隔，相邻滚轮轴线呈90度垂直排布，可同时承受垂直方向、

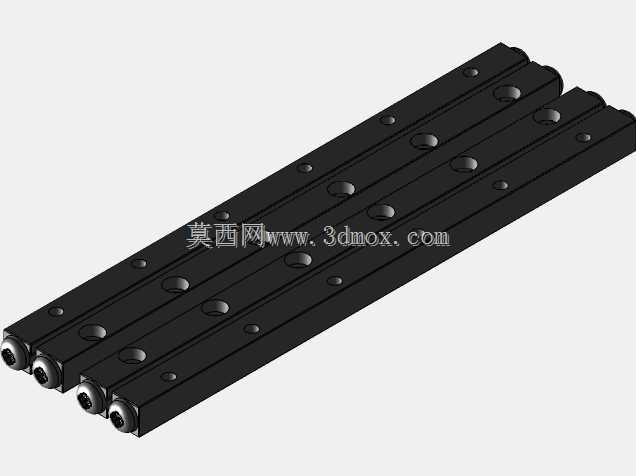

　　水平侧向以及倾覆力矩的复合负载，避免了单排滚动体导轨在偏载下容易出现的卡滞、磨损不均问题。导轨的有效行程覆盖150mm规格，滚道直径匹配3mm滚轮，整体截面尺寸紧凑，适合安装在空间受限的精密模组内部，比如视觉检测设备的镜头微调滑台、半导体固晶机的焊头导向机构、实验室精密位移平台等场景，这类场景往往不需要长行程传动，但对运动的直线度、微动灵敏度、重复定位精度有极高要求，交叉滚轮结构的滚动摩擦系数可控制在0.002以内，启动阻力极小，即使是微米级的微调位移也能实现平稳无爬行的运动输出。在安装边界设计上，导轨的安装基面采用平面定位结构，导轨条上预留有沉头安装孔，可直接通过内六角螺丝固定在设备安装基面上，不需要额外加工复杂的定位槽，

　　降低了安装基面的加工难度；导轨两端设计有保持架限位结构，可避免在满行程运动时保持架窜动脱出，提升了长期运行的可靠性。滚道表面经过精密磨削加工，表面粗糙度控制在Ra0.4以下，滚轮采用高碳铬轴承钢材质，经过淬火处理后硬度达到HRC60-64，保证了长期往复运动下的磨损寿命，在额定负载下运行寿命可满足精密设备3-5年的使用需求。从实际选型适配角度来看，这类交叉滚轮导轨不需要搭配额外的滑块组件，两根导轨配合保持架与滚轮即可组成完整的导向副，整体重量比同规格带滑块的滚珠导轨轻30%左右，更适合对运动部件重量有严格要求的高速微动场景，比如3C产品的精密组装工位、医疗检测设备的样本移送机构，

　　这类场景中运动部件的重量会直接影响驱动电机的负载与响应速度，轻量化的导向结构可有效降低驱动功率需求，提升设备的动态响应性能。在建模细节上，完整还原了滚道的V型截面角度、滚轮的交叉排布角度、保持架的滚轮卡槽结构、安装孔的位置与沉头尺寸，可直接用于设备的整体装配干涉检查、运动仿真验证，也可作为非标导向部件设计的参考原型，帮助结构工程师快速完成小行程精密导向机构的选型与结构适配，避免从零开始建模的重复工作，同时模型中预留的安装基准特征可直接导入工程图模块，生成符合加工要求的零件图纸，缩短非标设备的设计周期。需要注意的是，这类交叉滚轮导轨在安装时需要保证两根平行导轨的滚道平行度控制在0.02mm/m以内，否则会加剧滚轮与滚道的磨损，降低运动精度，因此在设备结构设计时，安装基面需要设计相应的精度调整结构，比如顶丝微调机构或者定位销预紧结构，来保证安装后的平行度要求。另外，导轨的润滑采用微量润滑脂即可，不需要复杂的油路设计，维护成本极低，适合在洁净车间等对油污控制有要求的场景使用，不会因为润滑油泄漏污染产品或加工环境。
