带交叉滚轮的短行程线性直线导轨结构

项目分类:手枪 发布时间:2023-07-08 ID:696042
  • 带交叉滚轮的短行程线性直线导轨结构
  • 带交叉滚轮的短行程线性直线导轨结构

  这款交叉滚轮线性导轨在精密传动场景里的适配性很强,日常做小型自动化模组、检测工位滑台、光学调整架这类需要紧凑安装空间的设计时,这类结构的选型优先级很高。不同于常规滚珠直线导轨的循环回流结构,交叉排列的滚轮在滚道内做滚动接触,运动过程中没有滚珠回流带来的振动脉冲,低速微动进给时的爬行问题能得到有效抑制,在需要微米级进给调整的工位上,这种结构的运动平稳性优势很明显。

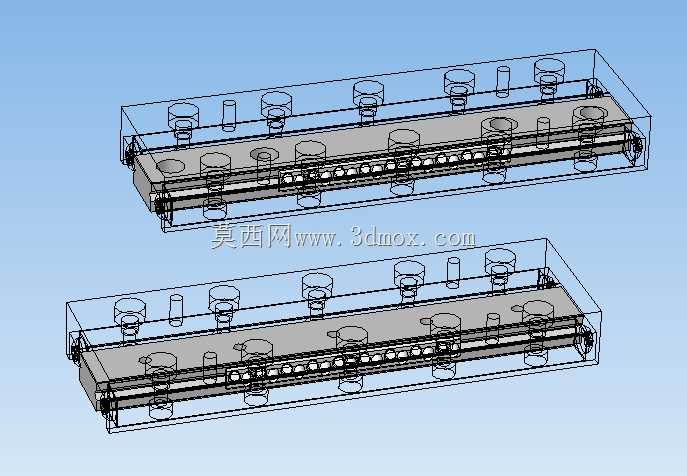

  从结构设计逻辑来看,导轨副的滚道采用V型截面设计,两排滚轮以90度交叉姿态排布在导轨与滑块之间,单个滚轮同时接触两侧滚道,既能承受垂直方向的载荷,也能承受水平方向的倾覆力矩,相比同截面尺寸的滚珠导轨,额定动载荷能提升40%左右,在安装空间受限、无法选用大规格导轨的场景下,这种结构的承载冗余更充足。导轨本体采用轴承钢整体淬硬处理,滚道表面粗糙度控制在Ra0.4以下,滚轮的外圈采用与滚道匹配的锥面结构,内部集成微型滚针保持架,滚动摩擦系数能控制在0.002到0.003区间,驱动滑台所需的伺服电机扭矩可以选得更小,整套传动模组的能耗也能相应降低。

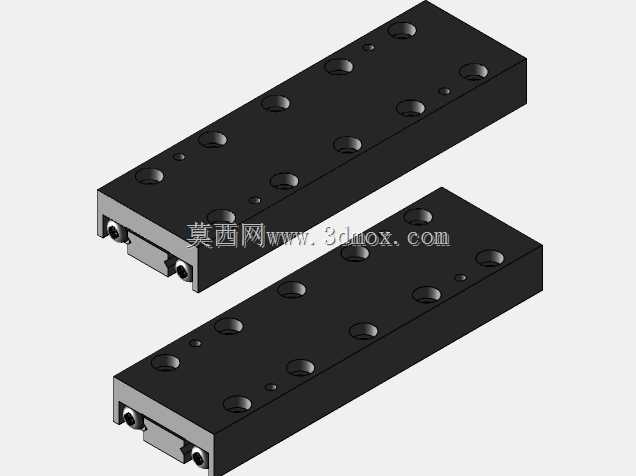

  这次建模的是3mm导程、130mm有效行程的规格,整体安装边界控制得非常紧凑,导轨总长度比有效行程长40mm,两端预留了限位挡块的安装位置,滑块的安装孔位采用标准孔距设计,能直接适配市面上多数小型滑台的安装接口,不需要额外做转接板。安装时要注意导轨基准面的平面度公差,全程控制在0.02mm/m以内,否则交叉滚轮会出现偏载,局部接触应力过大的话会直接缩短导轨的使用寿命,预紧力调整靠两端的端盖螺钉实现,预紧量控制在2到5微米即可,过大会导致滚轮磨损加快,过小则会出现反向间隙,影响定位精度。

  在实际应用场景里,这类短行程交叉滚轮导轨常被用在半导体晶圆检测工位、医疗设备的样本进给机构、3C产品的组装微调滑台上,这些场景普遍要求运动部件体积小、运动平稳无卡顿、定位重复精度高,常规的滚珠导轨因为有回流端的结构,整体滑块长度更长,在100到200mm行程的紧凑空间里很难布置,而交叉滚轮导轨的滑块长度可以做得更短,有效行程占总长度的比例更高,空间利用率优势突出。另外这类导轨的维护成本也更低,因为没有复杂的滚珠循环回路,日常只需要定期在滚道表面涂抹少量润滑脂即可,不需要频繁更换密封件或者清理回流道内的杂质,在洁净车间场景下使用时,低发尘量的特性能满足Class1000级的洁净要求,不会因为润滑脂飞溅或者磨损掉屑影响生产环境。

  建模过程中需要重点注意滚轮与滚道的配合间隙,交叉排布的滚轮要保证交替接触两侧滚道,不能出现同侧滚轮同时受力的情况,否则会导致运动卡滞。导轨两端的限位结构要做硬限位设计,配合软限位的行程开关,防止滑块超程脱出,安装孔的沉头深度要控制准确,保证螺钉锁紧后不会突出导轨安装面,避免影响滑块的正常运动。另外滑块上的负载安装面要做平面度处理,与导轨基准面的平行度公差控制在0.01mm以内,防止安装负载后出现偏载,导致滚轮局部受力过大出现点蚀。
