集成制动功能的三菱交流伺服电机结构

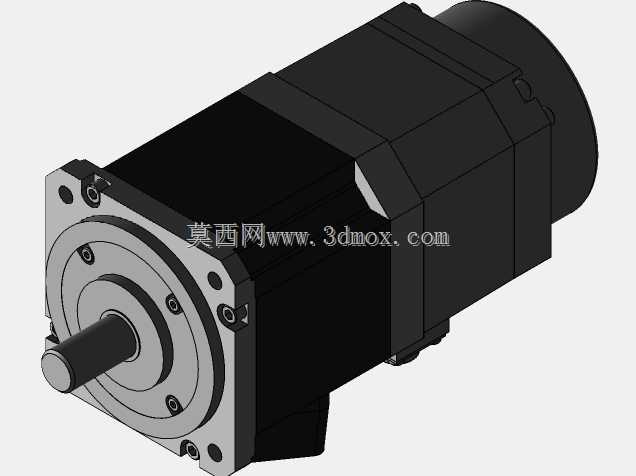

　　这款带制动器的交流伺服电机，核心适配需要断电位置保持的工业传动场景，在垂直轴输送、机床Z轴进给、关节型机械手位姿锁定、自动化生产线升降模组这类工况中，能避免设备断电后负载下坠或移位，消除安全隐患同时保障工位定位精度。从结构设计来看，电机本体采用分段式同轴布局，动力输出端为标准圆柱轴伸，带键槽适配常规联轴器连接，轴伸根部的法兰安装面加工有定位止口与均布安装孔，可直接与设备安装板贴合定位，安装时需注意止口配合公差控制在H7/k6区间，保证电机轴与负载轴的同轴度，避免运行中出现径向跳动引发的轴承磨损。电机中段为定子与转子总成的封装壳体，表面做了散热筋结构优化，自然对流条件下即可满足额定转速下的散热需求，无需额外加装风冷装置，

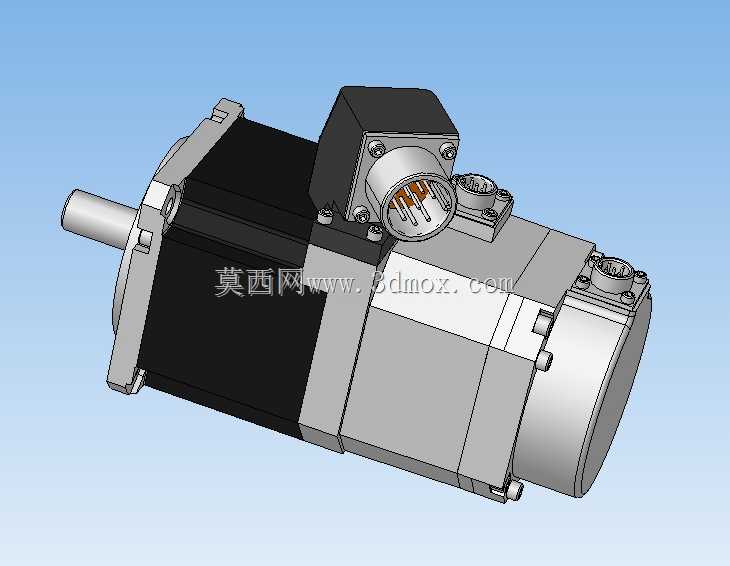

　　适配紧凑安装空间的设备布局。尾部集成的失电式制动器模块与电机后端盖同轴固定，制动器的供电回路与电机主回路做了联锁设计，电机通电运行时制动器同步得电释放，不干扰转子正常转动，电机断电时制动器瞬间失电抱闸，通过摩擦副锁死转子轴，保持负载当前位置，抱闸扭矩匹配电机额定输出扭矩的1.2倍以上，可应对短时过载工况下的位置锁定需求。电机壳体上部布置了两个航空插头接口，分别对应动力绕组供电与编码器信号反馈，接口采用侧装式布局，避免安装时线缆与周边结构产生干涉，插头防护等级满足工业车间常规使用要求，可抵御少量切削液与粉尘侵入。建模过程中对各部件的装配公差做了还原，比如轴承位的配合尺寸、制动器摩擦片的间隙预留、

　　编码器与转子尾端的同轴度定位结构都做了细节呈现，可直接用于设备整体装配的干涉检查，也能作为选型阶段的安装尺寸校核参考。实际选型应用时，需重点核对电机法兰安装尺寸、轴伸长度与直径、制动器供电电压参数是否匹配设备现有设计，同时要预留出线缆弯折半径空间，避免航空插头处线缆长期受力出现断线故障。在垂直轴应用场景中，除了制动器本身的抱闸扭矩校核，还需搭配驱动器的制动电阻消耗回馈能量，避免制动过程中母线电压过高触发报警。这款电机的三维结构完整还原了实物的装配关系，各部件可单独拆分查看内部构造，对于做设备传动结构设计的工程师来说，既能用来做整机布局的占位模型，也能参考其制动器集成方式做定制化电机的结构设计优化，

　　比如在特殊安装空间下调整制动器的布置位置、修改出线方向适配设备走线需求。从安装边界来看，电机整体外形为近似圆柱加顶部接线盒的结构，安装时除了法兰面的固定空间，还需在电机尾部预留至少50mm的制动器散热与维护空间，侧部接线位置预留足够的线缆插拔操作空间，避免后期维护时无法拆卸航空插头。
