三菱HG-JR110K24W0C交流伺服电机结构

　　在高端数控装备、大型工业机器人关节、重型自动化生产线的进给驱动单元中，大功率交流伺服电机始终是决定设备动态响应精度与重载输出能力的核心部件，本次呈现的HG-JR110K24W0C型号伺服电机结构，完全按照实物装配关系完成三维建模还原，可直接用于设备整体装配干涉校验、驱动单元选型匹配、安装布局模拟等工程场景。从实际应用场景来看，该功率等级的伺服电机多用于100吨以上大型注塑机的锁模机构驱动、重型龙门加工中心的坐标轴进给、大型压力机的滑块位置控制、冶金生产线的辊道精准调速等需要大扭矩输出、高动态响应的工况，这类场景对电机的安装同轴度、散热持续性、接线防护等级都有严苛要求，建模过程中也针对这些工程需求做了完整的细节还原。

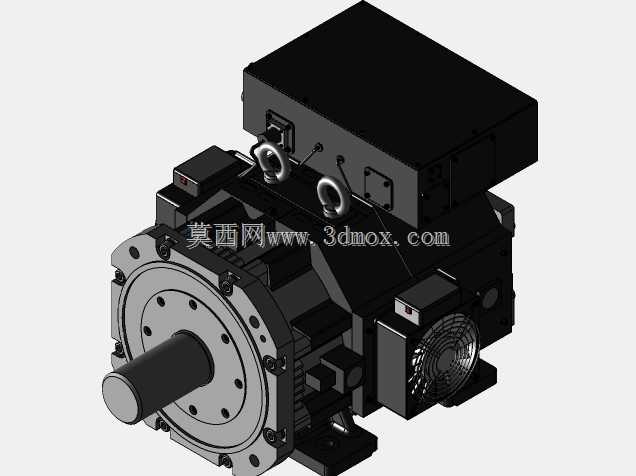

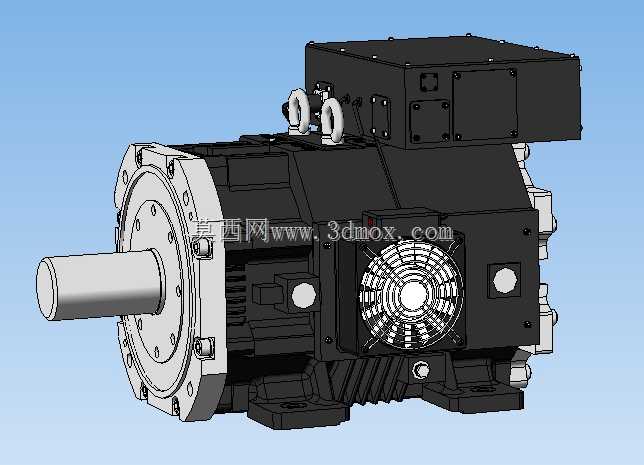

　　从结构设计思路来看，电机主体采用方形机座搭配前端法兰安装的结构形式，前端输出轴为标准圆柱形轴伸，带键槽结构可适配不同规格的联轴器、同步带轮或齿轮传动件，前端法兰的安装孔位完全按照对应功率等级的伺服电机行业安装标准制作，孔位公差、止口尺寸都做了精准还原，选型时可直接匹配标准安装支座，无需额外做安装孔位的适配修改。机座侧面的散热筋采用轴向排布结构，配合电机尾部的独立冷却风扇单元，可在电机持续满负载输出时快速带走定子绕组产生的热量，避免高温导致的磁钢退磁、绕组绝缘老化问题，尾部风扇的防护网罩、风扇固定支架都做了独立零件建模，可单独拆分查看装配关系。电机顶部的接线盒采用密封式结构设计，预留了两个防水电缆接头安装位，动力线、

　　编码器线可分别从两个接头引入接线盒内部，接线盒的固定螺栓、密封胶条安装槽都有完整结构体现，满足工业场景下IP65级防护的安装要求。从安装边界尺寸来看，电机整体长度从输出轴端面到尾部风扇罩端面的尺寸、机座的截面宽度、法兰止口的直径与深度、输出轴的直径与伸出长度、安装孔的中心距与孔径都按照实物尺寸1:1还原，底部的安装脚座预留了地脚螺栓安装孔，既可以采用前端法兰安装的形式固定在设备传动端的立板上，也可以通过底部脚座配合地脚螺栓水平安装在设备基座上，两种安装方式的干涉空间都在建模时做了预留，设备布局时可直接调用模型校验周围管线、其他部件的安装间隙，避免实际装配时出现空间干涉。电机尾部的编码器安装位、制动单元的安装结构也做了完整还原，

　　带抱闸版本的安装空间完全预留，可根据实际选型需求扩展对应的功能部件结构。在实际设备设计过程中，这类大功率伺服电机的选型往往需要匹配对应的伺服驱动器、制动电阻、冷却回路，模型的完整结构可帮助结构工程师快速完成驱动单元的整体布局，校验电机与周围防护罩、管线拖链、传动部件的相对位置，也可用于新入职工程师的伺服电机结构拆解教学，直观理解交流伺服电机的内部装配逻辑与外部安装要求，避免选型阶段出现安装尺寸不匹配、维护空间预留不足等常见工程问题。建模过程中所有零件的装配约束都按照实际装配关系设置，可直接做运动仿真模拟，查看输出轴转动时与周围部件的干涉情况，也可导出不同格式用于虚拟调试场景下的设备动作模拟。
