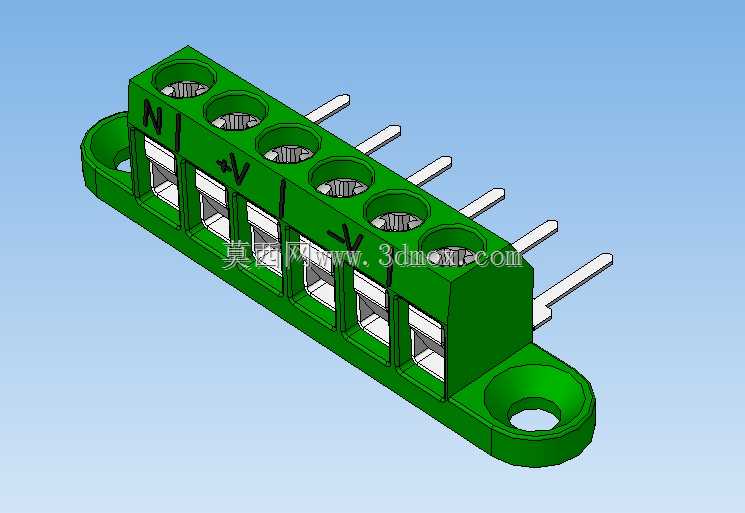

这款六针电源连接器主要面向小功率配电、工控板卡供电、低压信号转接场景设计,常见于工业控制IO板、小型电源分配模块、测试治具内部的电源输入输出链路,承担多回路直流或低压交流电源的并行接线导通功能,相比单针接线端子可在更小安装面积内完成六路独立线路的接驳,减少板上零散接线座的排布空间占用。从结构设计来看,主体采用绿色绝缘阻燃PA材质壳体,绝缘等级满足常规低压电气设备的耐压要求,壳体两侧延伸出带安装孔的固定耳,安装孔为通孔设计,可通过M3规格螺丝直接固定在PCB板预留安装位或设备内部的绝缘安装板上,固定耳与主体壳体一体化注塑成型,避免装配后受拉扯力出现壳体断裂的问题。六个接线位沿壳体长度方向等距排布,每个接线位对应独立的金属导通插针,

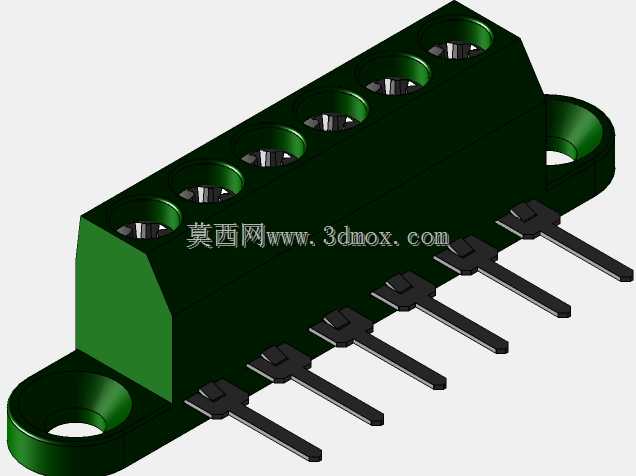

插针尾部为直插式焊针,适配标准2.54mm间距PCB焊盘,可直接过波峰焊完成板端固定,无需额外接线工序;接线端采用螺丝压接式结构,每个接线孔内部集成带防滑齿的金属压线框,旋紧顶部压线螺丝时,压线框会均匀包裹接入的导线线芯,避免单螺丝顶压造成的线芯散丝、接触不良问题,可适配0.5-2.5平方毫米的多股铜芯导线接入,满足单路10A以内的载流需求。设计过程中重点考量了接线操作的便利性,每个接线位上方预留了足够的螺丝刀操作空间,相邻接线位之间设置绝缘隔离筋,既可以避免接线时螺丝批误触相邻端子造成短路,也能提升壳体整体的结构强度,防止多次接线操作后壳体出现形变。壳体上的极性标识采用模内注塑成型的字符,不会因长期使用、擦拭出现标识磨损,
方便现场接线时快速区分正负极或不同回路定义,避免接反线路造成后端设备损坏。从安装边界来看,连接器整体宽度适配六针并排的排布需求,插针伸出壳体底部的长度符合常规PCB板的焊接吃锡深度要求,安装后壳体底部与PCB板面预留0.3mm左右的间隙,避免焊接后助焊剂残留堆积在壳体与板的缝隙中造成绝缘隐患;两侧固定耳的安装孔中心距经过精准核算,安装后不会与板上周边的电容、电阻等贴片元件产生位置干涉,可直接在常规PCB布局中调用,无需额外调整周边元件位置。实际应用中,这类连接器相比插拔式接线端子的接线可靠性更高,抗振动性能更好,适合在有一定振动的工业设备内部使用,不会因设备运行振动出现接线松脱的问题;同时压接式接线无需冷压端子,
现场接线时仅需剥去合适长度的线皮即可直接压接,提升现场装配的效率。壳体两端的圆弧过渡设计避免了安装过程中锐边划伤操作人员或导线绝缘层,接线孔的倒角设计方便导线顺利插入接线位内部,减少接线时的对线难度。每个金属插针与压线框采用一体化铆接结构,接触电阻远低于拼接式导通结构,长期带载运行时的温升更低,可满足设备长期稳定运行的导通要求,不会因接触电阻过大出现局部过热引发的安全隐患。
