带垫圈管路固定夹具结构设计

　　这类带垫圈的夹持类零件，主要应用在工业管路布设场景中，不管是气动系统的压缩空气管路、液压设备的压力油路，还是设备内部的线缆防护套管固定，都能看到这类结构的身影。和普通无衬垫的管夹不同，内嵌的垫圈结构直接和被夹持管件外壁接触，一方面可以弥补夹持面和管件外壁的形位公差，避免硬接触导致的管件表面划伤，尤其是薄壁铜管、尼龙气管这类表面易损的管路，垫圈的缓冲作用能大幅降低长期使用中管路磨损泄漏的概率；另一方面，垫圈本身的阻尼特性可以吸收设备运行时产生的微幅振动，避免管夹在振动工况下出现螺栓松动、夹持失效的问题，在有持续振动的工程机械、机床设备内部管路固定场景下，这种结构的可靠性比普通刚性管夹高很多。

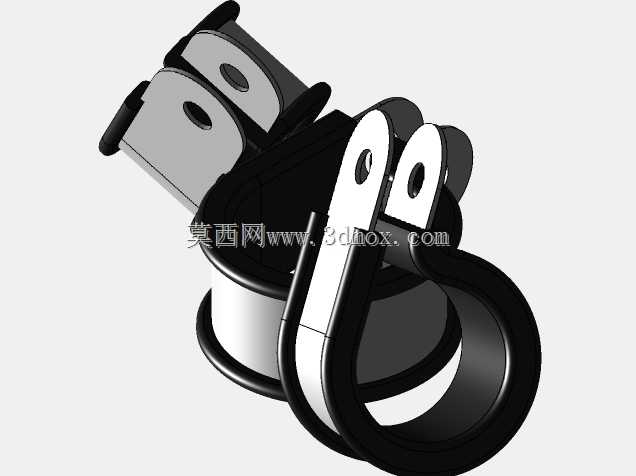

　　从设计思路来看，这类夹具的结构做了针对性的优化：主体采用弯折成型的金属带结构，两端预留带安装孔的耳座，用来穿装固定螺栓实现夹紧力的施加，金属带的弧度按照对应规格的管件外径做匹配设计，保证夹持时受力均匀分布在管件周向，不会出现局部应力集中压瘪薄壁管件的问题。内嵌的垫圈采用和管件材质适配的柔性材料，内表面做了防滑纹理处理，既可以增大和管件之间的摩擦力，防止管路在轴向窜动，也能隔绝金属主体和管件的直接接触，避免不同金属接触产生的电化学腐蚀，在户外设备、腐蚀工况下的管路固定场景中，这个细节能大幅提升管路系统的使用寿命。

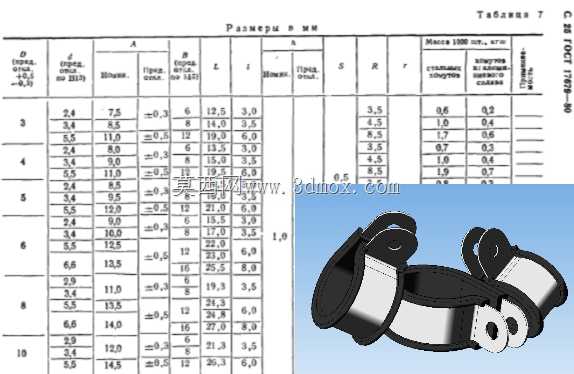

　　尺寸设计上，这类夹具严格匹配对应公称通径的管路外径，从对应规格的尺寸参数表可以看到，针对不同外径的管件，夹具的金属带宽度、耳座安装孔中心距、螺栓规格都做了梯度匹配：小通径管路对应的夹具金属带宽度较窄，夹紧力适配小尺寸管件的承压能力，避免夹裂薄壁小管；大通径管路对应的夹具金属带宽度更宽，耳座厚度更大，能承受更高的螺栓锁紧力矩，保证大管径、大重量管路固定的可靠性。安装边界方面，这类夹具的耳座安装孔预留了足够的调节余量，安装时可以先将夹具卡在管件上，对准安装基座的固定孔位后再穿装螺栓锁紧，不需要提前将夹具套在管路端部再滑移到安装位置，给现场管路布设、后期维护更换都提供了便利，尤其是已经布设完成的管路改造场景，这种可开合的夹持结构不需要拆解原有管路就能完成固定件的更换，大幅降低维护工作量。

　　实际使用中，这类夹具的夹紧力可以通过两端的螺栓锁紧力矩进行调整，针对不同材质、不同壁厚的管路，可以灵活调整锁紧力度，既保证夹持牢固不松动，也不会因为夹紧力过大导致管件变形影响内部介质流通。垫圈的厚度也经过匹配设计，在螺栓锁紧到额定力矩时，垫圈的压缩量处于合理区间，既能保证足够的接触面积，也不会因为过度压缩失去缓冲减振的作用。和传统的全金属管夹相比，这种带垫圈的结构不需要额外在管件上缠绕防护胶带，安装工序更简单，长期使用后垫圈出现老化磨损时，也可以单独更换垫圈，不需要更换整个金属夹具主体，降低了后期维护的成本。在设备的三维建模过程中，这类标准夹持件的参数化模型可以直接调用，根据管路的通径规格快速匹配对应尺寸的夹具，装配时可以直接约束到管路的对应安装位置，自动检查和周边结构的安装间隙，避免出现安装时和其他零部件干涉的问题，提升管路系统的设计效率。
