M10螺柱安装式垂直管道紧固固定支架

　　在轻工生产线流体管路排布、小型设备气动回路搭建、实验室气路水路布设这类场景里，经常会遇到需要在既有M10螺柱结构上垂直固定小口径管路的需求，这类安装点位往往没有预留专用管卡安装位，也不允许额外打孔破坏原有设备结构，常规的抱箍、吊码要么适配不了螺柱安装基准，要么无法保证管路与安装基准的垂直精度，这款垂直固定支架就是针对这类细分安装场景设计的专用管路紧固构件。

　　从实际功能来看，这款支架核心是实现两个垂直方向构件的刚性连接：一个是作为安装基准的M10规格螺柱，另一个是外径在20mm到25mm区间的圆形管路，不管是PVC气动软管、不锈钢仪表导压管还是小型铜质水管，只要外径落在适配区间内，都可以通过这个支架完成垂直方向的位置固定，避免管路受流体冲击、设备振动出现移位、晃动，保证管路走向的规整性，同时减少管路接头处的应力集中，降低管路泄漏、接头松脱的故障概率。

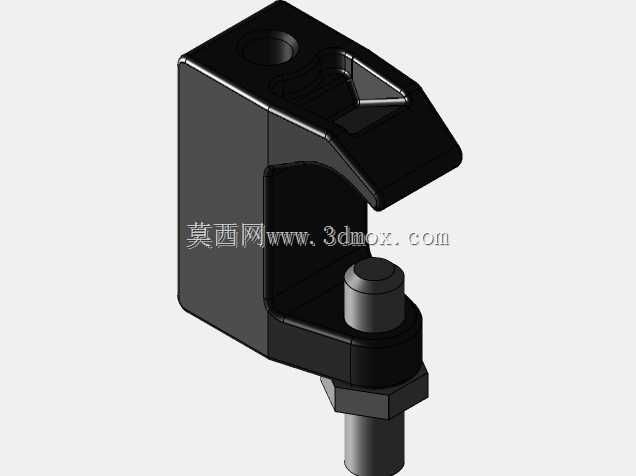

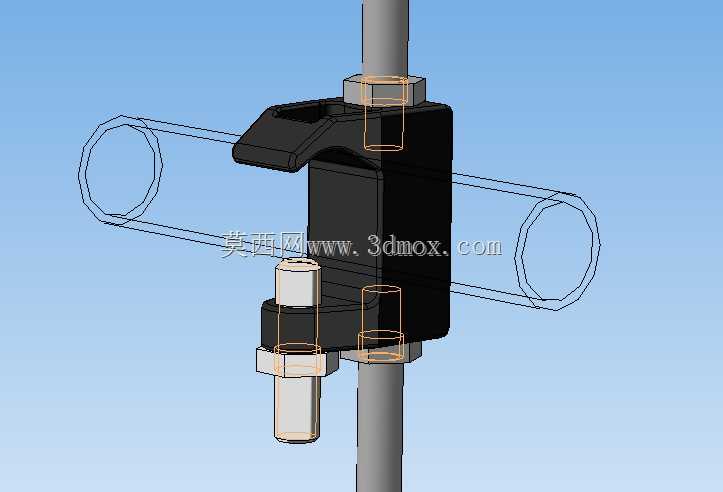

　　设计层面上，这款支架采用了分体式夹装的结构逻辑，没有采用一体化注塑或者焊接的不可调结构，整体分为螺柱夹持段、管路夹持段两个核心功能区域。螺柱夹持段设计了上下两个贴合的夹块，通过配套的六角螺母锁紧，夹块内侧做了与M10螺柱牙型适配的弧形卡槽？不对，实际是光面夹合面，靠锁紧后的摩擦力实现位置固定，这样的设计可以让支架在螺柱的任意轴向位置调整安装高度，不需要受螺柱上原有螺母位置的限制，安装时可以根据管路排布的实际高度需求，灵活滑动支架到指定位置再锁紧，适配不同的安装高度差。管路夹持段采用了双侧开放式的管夹结构，两个管夹孔的轴线与螺柱安装孔的轴线保持严格的空间垂直，加工时通过一次装夹完成两个方向孔位的加工，保证安装后管路与基准螺柱的垂直度公差控制在较小范围内，避免管路安装后出现歪斜，影响后续管路对接的同轴度。管夹的锁紧同样采用标准六角螺栓配合，不需要专用工具，普通活动扳手或者开口扳手就可以完成锁紧操作，现场安装的便利性很高。

　　从安装边界和尺寸适配来看，支架的螺柱夹持端适配的基准件为标准M10外螺纹螺柱，不管是焊接在设备框架上的螺柱，还是原有结构上穿出的螺栓杆，只要螺杆长度方向有不小于15mm的裸露夹持段，就可以完成支架的固定，不需要额外的安装附件。管路夹持端的适配范围覆盖20mm到25mm外径的圆管，夹块内侧做了细微的防滑纹路，锁紧后可以提供足够的抱紧力，即使管路存在轻微的外径公差，也可以通过锁紧螺栓的压紧量调整实现可靠夹持，不会出现夹不紧或者夹伤薄壁管路的问题。整体结构的外形轮廓做了倒角处理，没有尖锐的棱角，避免安装维护时划伤操作人员，同时结构的壁厚经过受力校核，在常规的管路振动、流体冲击载荷下，不会出现夹持变形、断裂的问题，长期使用的可靠性有保障。

　　在实际选型使用时，需要注意确认安装基准螺柱的规格确实为M10，且安装位置有足够的操作空间容纳扳手完成锁紧动作，同时确认待固定管路的外径落在20-25mm的适配区间内，如果管路外径超出这个范围，强行锁紧会导致夹块变形或者管路被夹扁。安装时可以先将支架的螺柱夹持段预锁紧在基准螺柱上，不要完全锁死，之后将管路放入管夹孔内，调整好管路的伸出长度和走向，先锁紧管夹段的螺栓确认管路位置固定，再调整支架在螺柱上的高度和周向角度，确认管路走向符合排布要求后，最后锁紧螺柱夹持段的螺母，完成整个安装过程。这种安装顺序可以避免先锁死支架位置后，管路对接出现错位需要反复松脱调整的问题，提升现场安装的效率。
