工程管线配套U型橡胶阻尼固定件

　　在民用建筑机电安装、工业厂区工艺管线排布、通信机房线缆布设这类场景里，管线穿结构墙体、跨设备连接段的震动传导问题一直是现场安装容易忽略的细节——尤其是和水泵、风机这类持续产生微幅震动的设备相连的管线，硬接触固定不仅会把震动传递到建筑结构形成低频噪音，长期往复位移还会磨损管线外壁的防护层，甚至造成接口松动渗漏。这款U型结构的橡胶阻尼固定件，就是针对这类小口径工程管线的隔震固定需求设计的。

　　从结构设计逻辑来看，它没有采用传统管夹全金属刚性接触的方案，而是在U型金属抱箍的内侧整体包覆了一层丁腈橡胶材质的阻尼衬层，衬层和金属骨架之间通过硫化工艺完全贴合，不会在长期夹持受力后出现衬层移位、脱落的问题。U型的两个直臂段加工有连续外螺纹，配套六角锁紧螺母，安装时不需要额外的焊接工序，只需要在固定基面预先打好对应安装孔，将U型臂穿过孔位后锁紧螺母即可完成固定，现场安装效率比传统的焊接式管卡提升至少40%。

　　具体到安装边界，这款固定件适配的管线外径为15mm，不管是薄壁穿线钢管、PVC通信护套管还是小口径液压油管都能稳定夹持；U型臂的螺纹段长度预留了足够的调节余量，即使固定基面存在2-3mm的不平整误差，也能通过两侧螺母的微调保证夹持力均匀，不会出现单侧受力压偏管线的情况。内侧橡胶衬层的内孔做了微小的预压缩量设计，当螺母锁紧到额定力矩时，橡胶层会产生10%左右的弹性形变，完全填充管外壁和抱箍之间的间隙，既可以避免管线在抱箍内出现轴向窜动，又能通过橡胶本身的阻尼特性吸收管线传递过来的微幅震动，切断震动向安装基面的传导路径。

　　实际选型使用时需要注意，这款阻尼固定件的金属部分采用的是镀锌碳钢材质，常规室内干燥环境下的防锈能力完全满足使用要求，如果是在户外露天或者有腐蚀性介质的厂区环境使用，还可以根据需求更换为304不锈钢材质的U型臂和螺母，橡胶衬层也可以替换为耐油、耐候的氟橡胶材质，适配不同的工况需求。和普通的全金属管卡相比，它不需要额外在管外壁缠绕橡胶垫来做隔震处理，避免了现场手工缠绕橡胶垫带来的厚度不均、固定不牢的问题，整体夹持受力更均匀，长期使用后的隔震衰减率也更低。

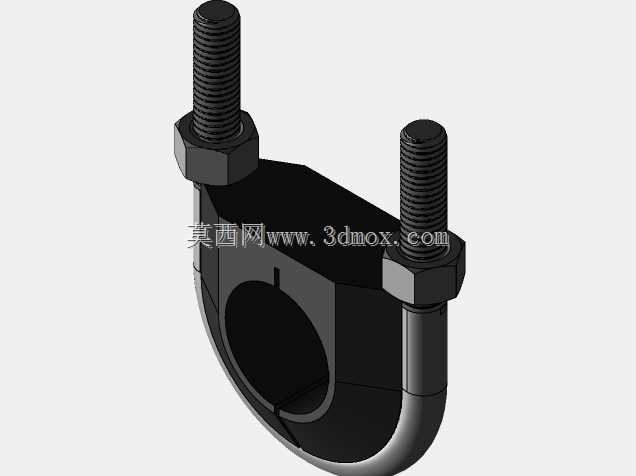

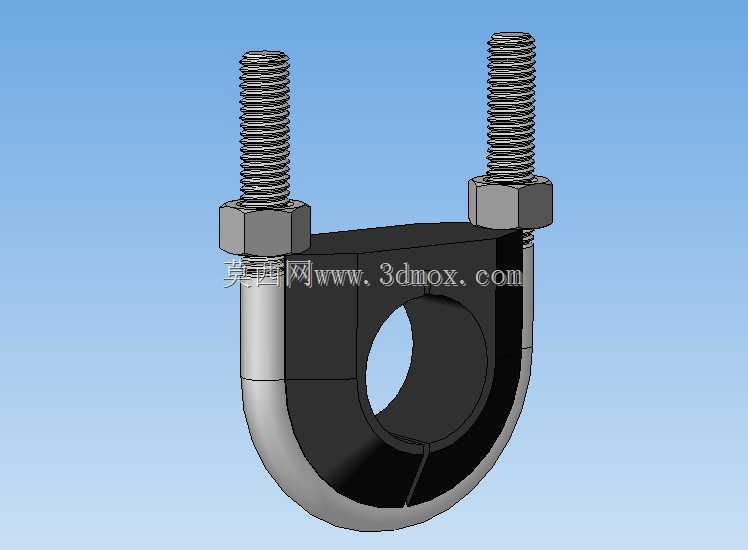

　　从建模细节来看，这个三维模型完整还原了零件的所有装配特征：螺纹段的牙型细节、螺母的倒角结构、橡胶衬层和金属骨架的贴合边界都做了精准还原，结构设计人员在做管线综合排布时，可以直接将这个模型导入装配体，核对安装空间是否充足——它的整体安装占用空间比同规格的对夹式管夹更小，尤其是在管线密集的桥架内、设备旁的狭小安装空间里，这种U型单侧锁紧的结构操作空间需求更小，不需要在管线两侧预留扳手操作位，更适合紧凑排布的管线安装场景。另外橡胶衬层的两端做了微小的翻边设计，锁紧时翻边会贴在U型金属臂的端面，避免金属臂的锐边直接切割管线外壁，哪怕是PE、PVC这类材质偏软的塑料管线，长期夹持也不会出现割伤管线的问题。
