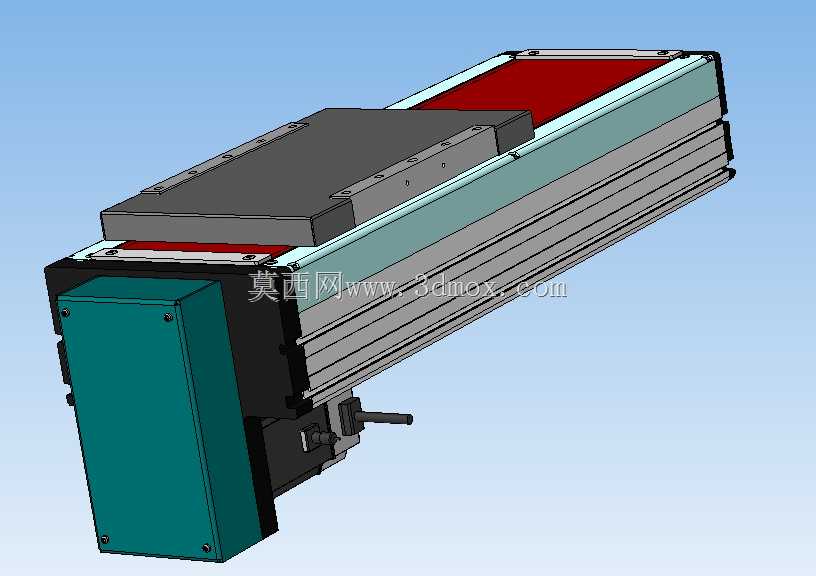

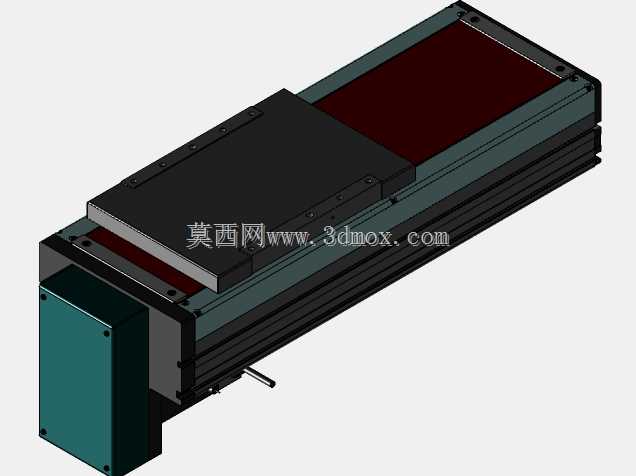

下部驱动式200行程直线滑台模组

　　这款直线运动单元在3C电子装配、小型工件检测、医疗样本分拣这类需要短行程高精度往复动作的场景里适配性极强，很多桌面级自动化工位的进给动作都靠这类部件实现，相比上置电机的同行程滑台，它把驱动电机布置在滑台本体下部的端侧，能大幅压缩滑台安装后的上部空间占用，对那些Z向安装空间局促的叠层工位、多轴拼接的桌面机械手来说，这个结构设计能省出不少布局余量。从结构设计逻辑来看，这款滑台采用内置的传动结构搭配线性导向组件，滑座的运动全程被两侧的导向件约束，侧向负载和倾覆力矩的承受能力比单导轨的简易滑台更稳，日常带载做往复点位动作时不会出现偏摆卡顿的问题。滑台的有效行程设定为200mm，这个行程段刚好覆盖大部分小型装配工位的进给需求，

　　比如点胶头的前后进给、检测相机的对焦位移、小型机械手的取放料行程，不用额外定制长行程模组就能直接适配，能减少选型阶段的非标定制成本。安装边界上，滑台本体采用挤压铝型材作为基座，型材本身的截面规整，两侧预留了标准的T型安装槽，不管是直接锁在设备台板上，还是和其他轴的滑台做十字拼接，都不用额外做转接安装板，底部的安装孔位也做了等距排布，适配常规的工业铝型材安装间距，现场装配的时候不用重新配打孔位。端侧的电机安装座做了一体化的加工设计，电机输出轴和内部传动件的连接位做了同轴度约束，装配的时候不用反复调整传动同轴度，能减少现场调试的工作量，电机侧的出线位置做了侧向预留，不会和滑座的运动路径产生干涉，拖链布线的时候可以直接顺着端侧走，

　　不用额外做走线避让结构。滑座的安装面做了密集的螺纹孔阵列，不管是装气动夹爪、真空吸盘支架还是小型作业头，都能直接找到对应的安装孔位，不用额外做转接板来适配孔距，对于做快速工装迭代的研发类工位来说，这个设计能省不少工装改制的时间。滑台上部的防护结构采用内嵌式的防尘挡片，能阻挡车间里的浮尘、加工碎屑落到内部的传动和导向部件上，延长日常维护的周期，在有少量切削液飞溅的机加工上下料工位也能稳定运行，不会因为异物进入导致滑动卡顿。实际选型的时候要注意，这款滑台的下部电机布置会让本体端侧的长度比同行程的侧装电机滑台稍短，但Z向的安装高度会比上置电机的版本略高一点，布局的时候要提前算好安装空间，避免和周边的工位部件产生干涉。

　　另外它的传动结构做了预紧调整的设计，长期运行出现传动间隙的时候，可以通过端侧的调整结构来消除间隙，不用拆解整个滑台本体，日常维护的操作门槛很低，一线的设备维护人员不用专门的培训就能完成间隙调整作业。在多轴拼接的应用场景里，这款滑台可以作为X轴的基础单元，搭配更小行程的滑台组成两轴或者三轴的桌面运动平台，负载能力刚好满足小型工件的搬运、检测作业需求，相比大规格的重型滑台，它的自重更轻，运动时的惯量更小，往复启停的响应速度更快，能提升小型工位的作业节拍。
