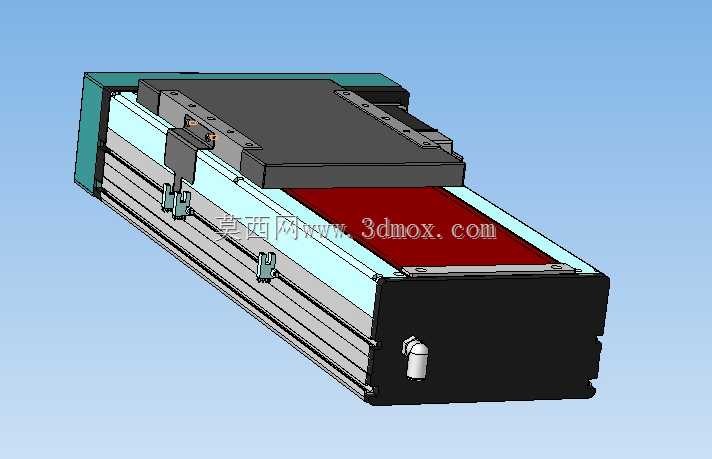

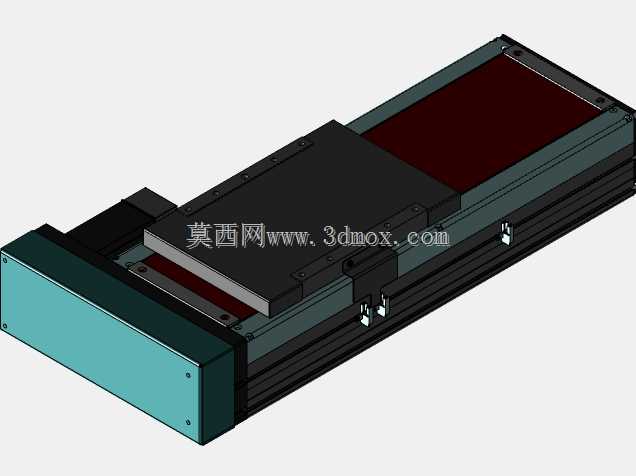

200mm行程右侧驱动线性运动模组结构

　　这款线性运动执行单元在3C电子装配、光伏组件排版、小型工件上下料、实验室精密检测位移台等场景中适配性极强，尤其是对安装空间有严格限制、需要将驱动单元布置在滑台行程末端右侧的工位，能省去额外的传动转接结构设计工作量。从实际使用层面看，它的核心作用是将驱动端的旋转运动转化为滑台的高精度直线往复运动，可搭载夹爪、视觉相机、点胶阀、焊枪等末端执行器，完成预设轨迹内的位移作业，重复定位精度可满足多数中高端自动化产线的工位需求，日常运行中负载能力适配10kg以内的水平安装工况，垂直安装时需额外配置抱闸机构避免断电滑台坠落。

　　设计层面上，这款模组采用全封闭防护结构，外部壳体搭配两端的密封端盖，能阻挡车间内的金属碎屑、切削液雾气、粉尘进入内部传动腔，适配多尘、有少量切削液飞溅的机加工上下料场景，无需额外加装风琴防护罩就能满足IP54左右的防护等级，减少后期运维的清洁工作量。内部集成了高精度直线导轨副与滚珠丝杆传动副，滑台与导轨滑块、丝杆螺母直接刚性连接，消除了额外转接板带来的装配累积误差，驱动端的安装位直接适配标准伺服电机或步进电机的安装法兰，电机输出轴通过联轴器与丝杆直连，传动间隙控制在极小范围内，反向传动时的空程损失可忽略不计。行程方向的两端内置了硬限位撞块与缓冲胶垫，即使电气限位失效，滑台运动到行程端点时也能通过机械缓冲停止，避免硬碰撞损坏内部导轨与丝杆结构。

　　从安装边界来看，这款模组的整体截面为规整矩形，底部预留了沿长度方向布置的T型安装槽，可直接通过T型螺栓固定在设备安装台面或者铝型材机架上，无需额外加工复杂的安装定位孔，安装时只需保证模组安装基准面的平面度在0.05mm/m以内，就能避免导轨因安装面变形出现卡滞、磨损加快的问题。滑台台面预留了标准的螺纹安装孔阵列，末端执行器可直接通过螺栓固定在滑台面上，孔位间距符合通用工业安装标准，不需要额外设计转接板就能适配多数常规末端执行件。右侧驱动端的电机安装位突出于模组主体端面，选型布局时需要在模组右端预留足够的电机安装与接线空间，避免电机与周边设备结构产生干涉；200mm的有效行程对应的模组整体总长可根据行程参数推算，两端的死区长度控制在极小范围内，能最大化利用安装空间的有效行程占比。

　　实际选型应用时，需要注意水平安装与垂直安装的负载差异，水平安装时重心尽量落在滑台中心区域，避免偏载过大导致导轨单侧受力加剧磨损；如果需要更高的运行速度，可搭配大导程的丝杆规格，同时匹配更高转速的伺服电机，运行时需根据负载大小调整驱动器的加减速参数，避免启动停止时冲击过大影响模组使用寿命。日常运维中，只需定期通过壳体上预留的注油嘴向内部导轨与丝杆加注润滑脂，就能保证长期运行的精度稳定性，全封闭结构也减少了内部清洁的频次，适合长期连续运行的自动化产线工位使用。
